16
7. СБОРКА.
7. СБОРКА.
Примечание! В момент покупки оборудование передается
покупателю в двух картонных упаковках, внутри которых
предусмотрены специальные защитные элементы,
обеспечивающие его целостность при транспортировке.
Снимите бандажные ленты и металлические скрепы, откройте
верхние клапана коробок и осторожно извлеките оборудование
и все комплектующие.
Сборку изделия производите в соответствии с иллюстрациями.
Изделие поступает в разобранном виде, инструмент для сборки
в комплект поставки не входит.

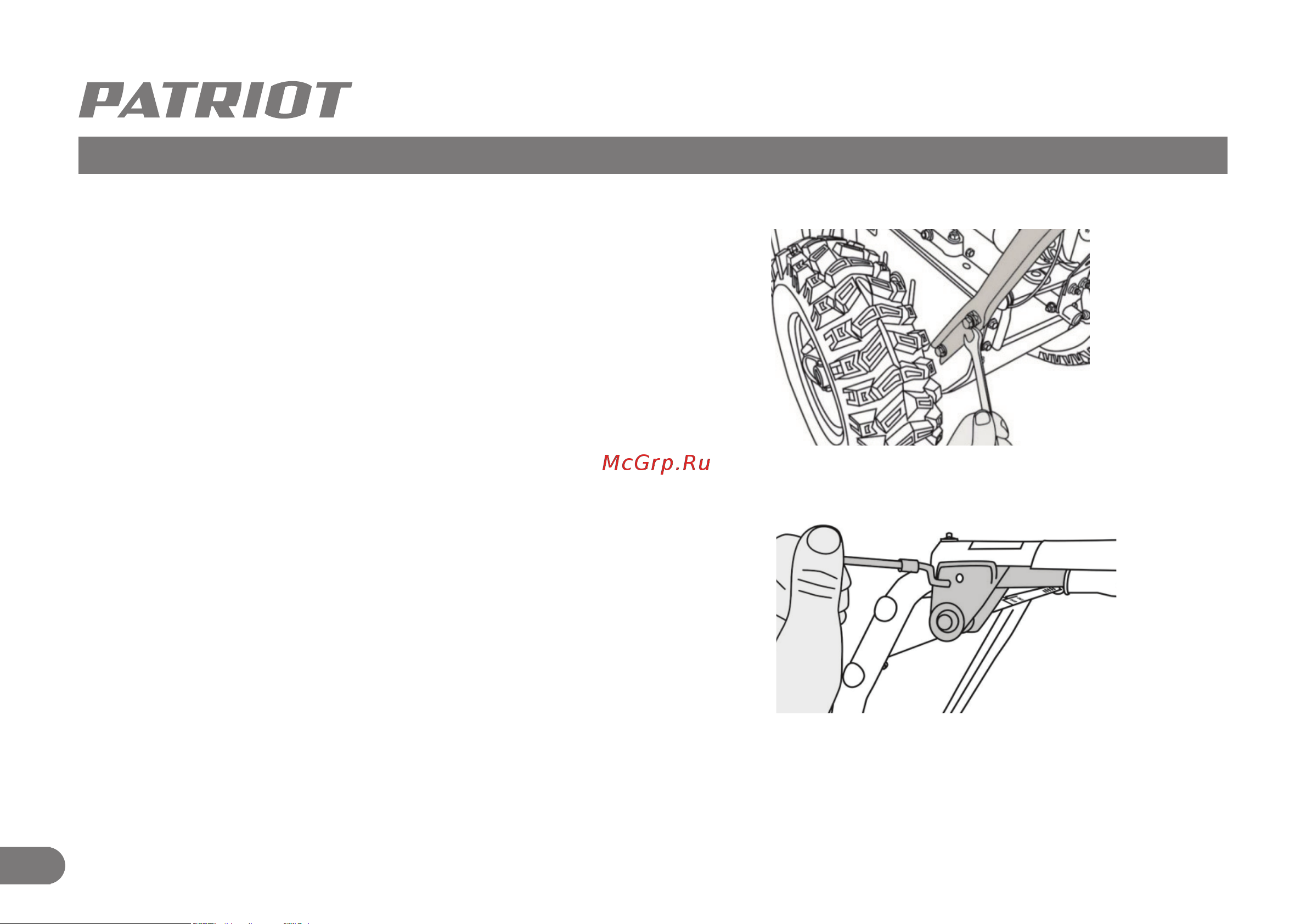

7.1. СБОРКА ПОДМЕТАЛЬНОЙ МАШИНЫ PRO 77 (КОРОБКА №1).
Установка скобы управления и рукоятки поворота щетки.
Для удобства установки снимите колеса. Для этого ключом 13
мм отверните центральный болт крепления колеса к валу.
Крепежные элементы нижней скобы управления установлены
на корпусе, снимите их, совместите отверстия на скобе и
корпусе, установите на место крепежные элементы и затяните с
моментом затяжки 25 N.m. Установите колеса на место.
Перед установкой верхней скобы управления закрепите на
рычаге привода хода трос хода. Прикрепите наконечник троса
к отверстию.
Для установки верхней скобы совместите отверстия нижней и
верхней деталей, и закрепите при помощи фигурных болтов и
пластиковых барашковых гаек.
