a) Установите скользящее кольцо (A) и выпускной желоб (B) на фланцевый фитинг (C) Рис.4.

b) Вставьте салазки (D) под фланцевый фитинг (C), совместив отверстия на салазках с

отверстиями в нижней части желоба.

c) Вставьте винты с шайбами (E) в отверстия и закрепите.

d) Закрепите узел червячного винта на опоре, проверив правильное сцепление узла червячного

винта с зубчатой секцией на желобе (F).

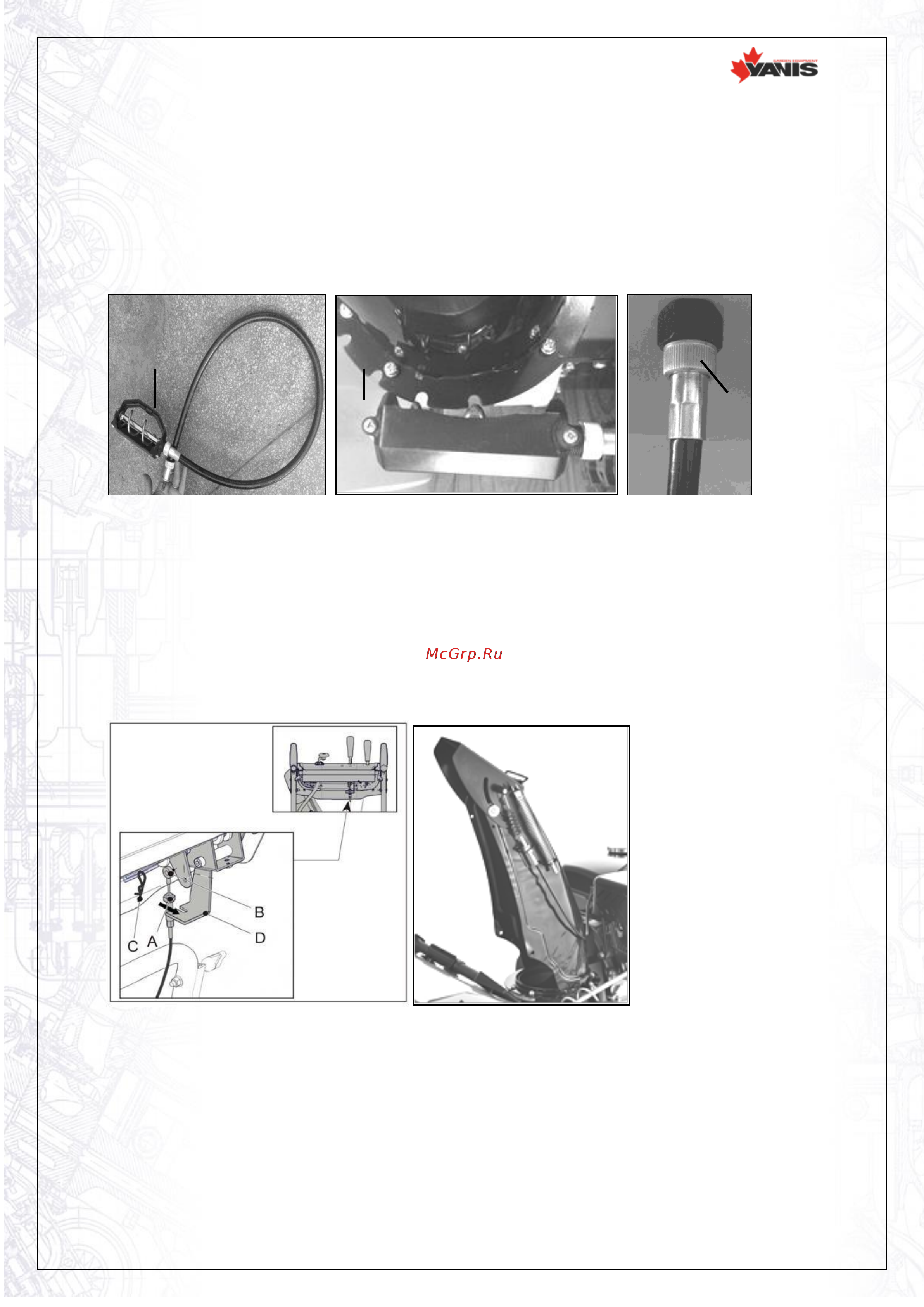

Установка троса управления поворотом дефлектора (Рис.5, 5a, 5b).

Поставьте червячный узел (1) на опору, проверив правильное зацепление с зубьями на желобе (2).

Затем прикрутите червячный блок к опоре.

Зацепите квадратный хвостовик гибкого кабеля в его гнезде в нижней части рукоятки и затяните гайку

кабельного кольца (3).

Установка троса управления дальностью выброса (Рис.6, 6a).

a) Вставьте штифт (B) в концевую часть рычага активации.

b) Вставьте штифт (B) в штифт (C) и зафиксируйте его.

c) Вставьте регулировочный винт (A) в опору (D) и затяните гайку.

Рис. 5

Рис. 5а

Рис. 5b

Рис. 6

Рис. 6а
