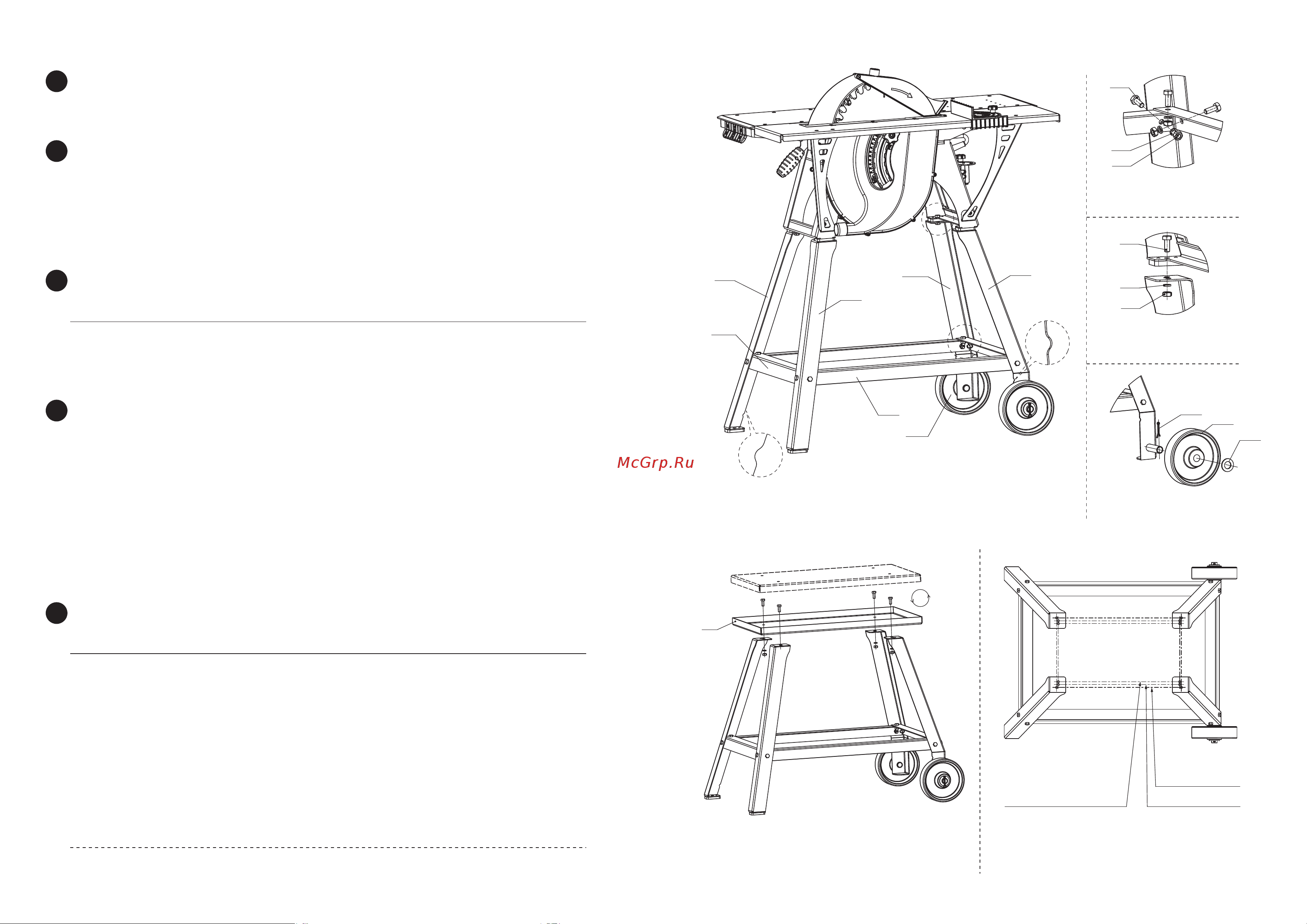

Рис. 1
Пример установки станка БЕЛМАШ СДМ на подставку БЕЛМАШ ПК
Рис. 2
Установка столешницы БЕЛМАШ СТ
на подставку БЕЛМАШ ПК
Рис. 3
Присоединительные отверстия
подставки (вид сверху)
Вид А
Схема сборки угла подставки
Вид B
Схема крепления станка
Вид С
Схема крепления колеса
Подставка БЕЛМАШ ПК и столешница БЕЛМАШ СТ предназначены для крепления
или установки на них деревообрабатывающих станков. Подставка позволяет
свободно перемещать станок одному человеку.
Сборка и установка подставки осуществляются покупателем.
Распакуйте коробку и убедитесь, что все перечисленные детали в комплектации,
согласно п. 5. Если при распаковке Вы обнаружите недостающие или повреждён-
ные детали, немедленно сообщите об этом Вашему продавцу.
Сборку подставок производить согласно рисункам 1 и 2. Окончательная затяжка
болтовых соединений выполняется после сборки подставки. Для более устойчи-
вого положения станка колеса подставки должны находится со стороны подачи
заготовки.
Точки крепления столешницы и станков БЕЛМАШ к подставке в соответствии
с рис. 3.
Комплект поставки
Технические параметры
Подставка состоит из:
• нижней каркасной конструкции БЕЛМАШ ПК с возможностью установки
и жёсткого крепления на ней деревообрабатывающих станков (рис. 1);
• верхней столешницы БЕЛМАШ СТ (в сборе с БЕЛМАШ ПК) для свободной
установки на ней деревообрабатывающих станков и другого малогабаритного
перемещаемого оборудования (рис. 2).
Наименование
Подставка БЕЛМАШ ПК-1
Подставка БЕЛМАШ ПК-2
Столешница БЕЛМАШ СТ
Позиция
1
2
3
4
5
6
7
8
9
10
11
12
13
Обозначение
Опора с пазом D
Опора без паза D
Опора колёсная с пазом Е
Опора колёсная без паза Е
Поперечина длинная
Поперечина короткая
Колесо
Болт М8×20
Гайка М8
Шайба пружинная 8
Шайба плоская 20
Шплинт 4×32
Столешница
Количество, шт.
1
1
1
1
2
2
2
16
16
16
2
2
1
Изделие
Подставка БЕЛМАШ ПК
Столешница БЕЛМАШ СТ
Размер, Д×Ш×В, мм
805×638×530
824×638×600
625×360×27
Вес, кг
9,2
9,7
5,3
5
4
3
2
1
A
B
БЕЛМАШ СДМ-2500
БЕЛМАШ МОГИЛЁВ 2.4
БЕЛМАШ СДМ-2200
БЕЛМАШ СДМ-2000
БЕЛМАШ УНИВЕРСАЛ-2000
БЕЛМАШ СДМП-2200
БЕЛМАШ СДМК-2000, БЕЛМАШ СТ
13
D
E
С
1
2
5
6
3
12
7
11
7
4
