СБОРКА

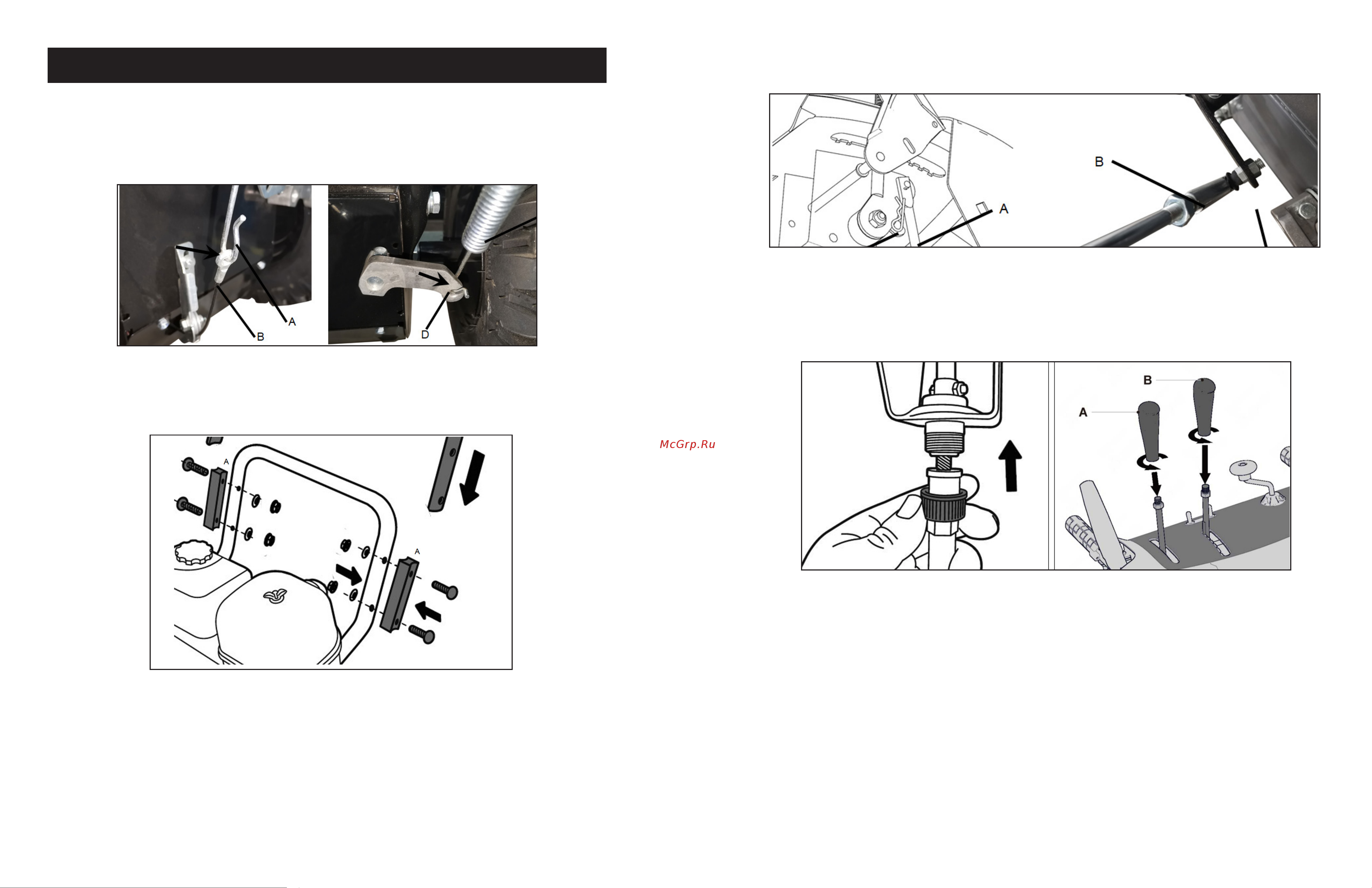

ШАГ ПЕРВЫЙ: монтаж верхней панели управления.

1. Соединить левую тягу (Рис. 2А) верхней панели управления с тросом (Рис. 2В) ко-

робки скоростей. Правую тягу (Рис. 2С) соединить с рычагом (Рис. 2D). (Рис. 2).

Рис. 2

2. Соединить верхний рычаг управления с нижним, используя крепежный болт с гай-

кой и шайбой из комплекта поставки, установив скобу (Рис. 3А) между двумя рыча-

гами. Затянуть соединение ключом из комплекта поставки (Рис. 3).

Рис. 3

ШАГ ВТОРОЙ: Монтаж тяги управления приводом:

1. Вставить угловой конец (Рис. 4B) тяги управления приводом в отверстие на рычаге

(Рис. 4C), чтобы соединить его с коробкой скоростей, и закрепить его гайкой.

2. Вставить другой конец тяги управления (Рис. 4A) в отверстие в нижней части рычага

переключения скоростей (Рис. 4D) и закрепить его на месте штифтом B.

Рис. 4

ШАГ ТРЕТИЙ: Монтаж мягкого вала:

Со стороны панели управления вставить мягкий вал в торец вращателя, затем закрутить

его до упора (Рис. 5).

Рис. 5 Рис. 6

ШАГ ЧЕТВЕРТЫЙ: Монтаж рукояток управления:

Накрутить рукоятки управления на рычаги на панели. (Рис. 6)

ШАГ ПЯТЫЙ: Монтаж желоба:

1. Установить желоб на опору, зафиксировать прилагаемыми тремя болтами с гайками

(Рис. 7).

2. Перед монтажом крышки желоба выставить конец тяги В (Рис. 8), ослабить два винта

А (Рис. 8). Смонтировав крышку, затянуть оба винта для фиксации тяги. Пропустить

тягу через направляющую А (Рис. 9).
