16 17

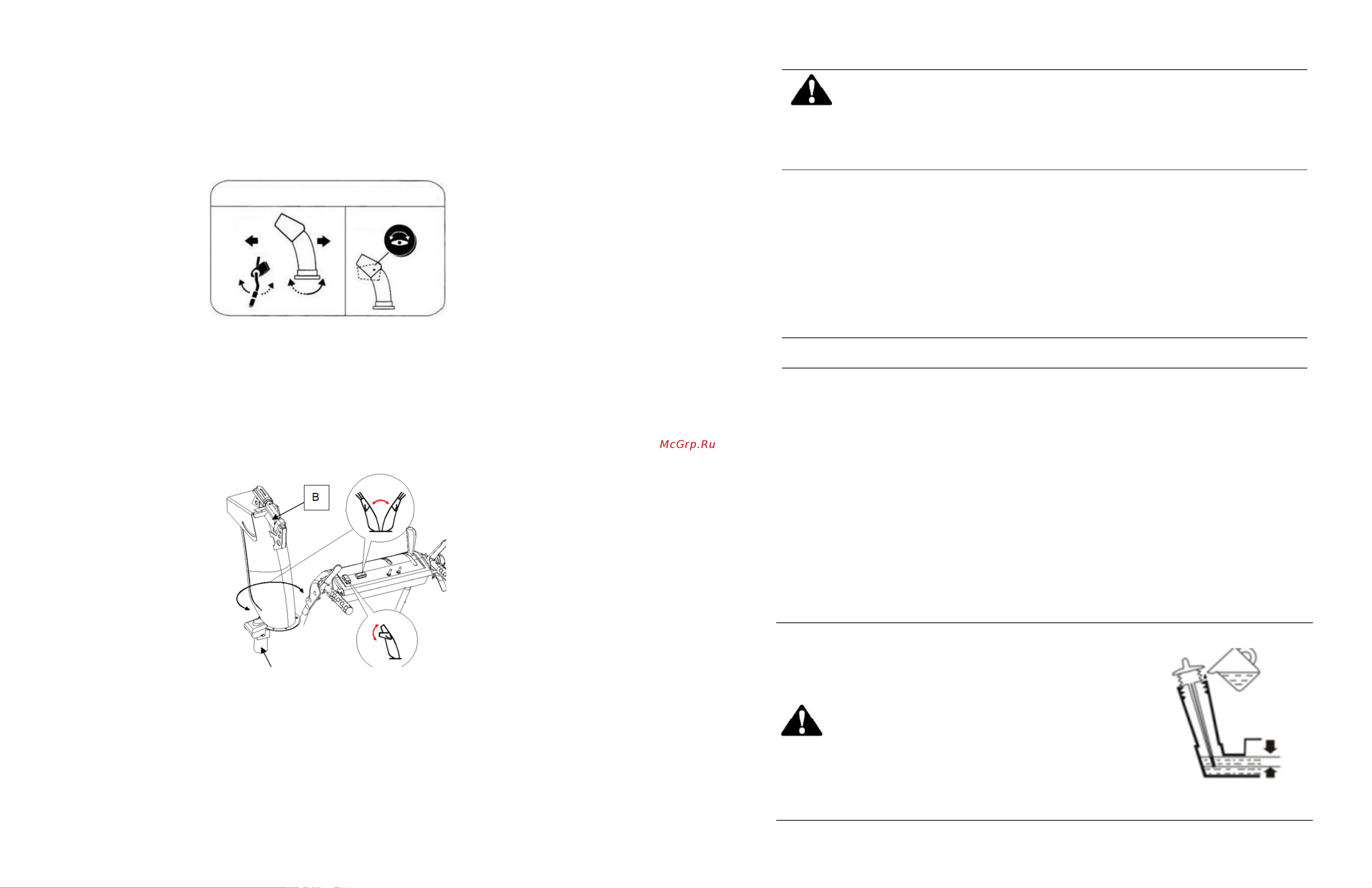

Рычаг управления направлением желоба (для мерий MS и MT)
Рукоятка управления направлением желоба находится на панели управления снегоубор-
щика.
Для изменения направления выброса снега следует поворачивать рукоятку управления
направлением желоба следующим образом:
Переключить по часовой стрелке для выброса снега вправо.
Переключить против часовой стрелки для выброса снега влево (см. Рисунок 8).
Рисунок 8
Поворот желоба (влево/вправо) (для серий GS и GT)
1. Нажать регулятор поворота в положение ВВЕРХ [UP] и удерживать для поворота
желоба влево (см. поз. А на Рисунок 9)
2. Нажать переключатель поворота в положение ВНИЗ [DOWN] и удерживать для
поворота желоба вправо.
3. По достижении нужного положения отпустить регулятор поворота в положение
ЦЕНТР [CENTER] для его выключения.
Рисунок 9
Регулятор отклонения желоба (вверх/вниз)
1. Нажать регулятор отклонения желоба в положение ВВЕРХ [UP] и удерживать для
увеличения высоты и расстояния выброса снега (см. поз. В, Рисунок 9)
2. Нажать регулятор в положение ВНИЗ [DOWN] и удерживать для уменьшения высо-
ты и расстояния выброса снега.
3. По достижении нужного положения отпустить регулятор поворота в положение
ЦЕНТР [CENTER] для его выключения
Очистной инструмент
ВНИМАНИЕ:
Запрещается устранять засоры в желобе руками. Заглу-
шить двигатель и удерживать рукоятки до останова всех движущихся
деталей перед очисткой.
Инструмент для чистки желоба закреплен монтажной скобой сверху на
кожухе шнека. Этот инструмент предназначен для очистки заблокиро-
ванного узла желоба.
Опорные лыжи
Установить опорные лыжи в соотетствии с состоянием поверхности. Сдвинуть вверх при
движении по спрессованному снегу. Сдвинуть вниз при движении по гравию или камен-
ной крошке.
Рукоятка шнурового стартера
Эта рукоятка служит для запуска двигателя вручную.
Электрический разъем стартера
Потребуется двужильный удлиннитель для улицы и источник питания 230/110 В.
ПРИМЕЧАНИЕ:
Удлинитель не входит в комплект поставки машины.
Шнек
При включении шнек начинает вращаться и затягивает снег в свой кожух.
Желоб в сборе
Затянутый в кожух шнека снег выбрасывается через узел желоба.
Крышка топливного бака
Для заправки топливом нужно отвинтить крышку топливного бака.
Горловина для заливки масла
Горловина для заливки масла служит для проверки уровня моторного масла и для его
долива.
Перед запуском двигателя
Запрещен запуск двигателя, в котором нет масла. Отсутствие масла может серьезно
повредить двигатель.
1. Установите машину на площадку.
2. Вынуть щуп и проверить уровень масла
3. Уровень масла должен находиться между
отметками ВЫСОКИЙ [HIGH] и НИЗКИЙ [LOW]
(см. Рисунок 10).
4. При необхдимости долить масло до отметки
ПОЛНЫЙ [FULL] (см. Рисунок 10).
5. Следует использовать масло хорошего
качества со служебной маркировкой A.P.I. SF,
SG или SH.
Рисунок 10
Рычаг управления направлением
желоба
РЕГУЛИРОВКА
НАКЛОНА
ЖЕЛОБА
ПОВОРОТ
ОТВЕРСТИЯ
ВЫБРОСА
ВПРАВО
ПОВОРОТ
ОТВЕРСТИЯ
ВЫБРОСА ВЛЕВО
