ТЕХНИЧЕСКОЕ ОПИСАНИЕ АГРЕГАТА CHOPPER 200 AC

Описываемый сварочный агрегат представляет собой моноблок, в состав которого входят двигатель и литой корпус,

закрытый передней панелью. Внутри этого литого корпуса размещены все электрические компоненты агрегата:

генератор тока с возбуждением от постоянных магнитов, высокочастотный мостовой преобразователь, плата

управления сварочным током, инвертор, который выдает переменный ток частотой 50 Гц с напряжением 230 В и

электромагнит.

Основные технические характеристики:

• Постоянный сварочный ток 200 А при продолжительности включения 60%.

• Регулирование постоянного сварочного тока по инверторной технологии (англ. «chopper technology»).

• Используемые электроды: с основным покрытием и рутиловые».

• В серийном варианте исполнения имеется устройство для предотвращения примерзания электродов (Antistick).

• Генерируемая мощность для вспомогательных цепей: 2,2 кВа / 230 В переменного тока с частотой 50 Гц.

• Автоматический перевод двигателя с минимального режима на максимальный при подключении нагрузки.

• Масса 57 кг.

Электрические компоненты агрегата:

• Генератор с возбуждением от постоянных магнитов: этот генератор состоит из 2-х гальванически разделенных

обмоток, из которых одна предназначена для генерирования сварочного тока, другая – для питания

вспомогательных цепей.

• Соленоид для автоматического перевода двигателя на холостой режим (англ. autoidl): на электромагнит

электропитание подается только при отсутствии нагрузки. При появлении нагрузки – в цепи сварки или во

вспомогательной цепи, цепь электропитания этого электромагнита размыкается, и двигатель выходит на

максимальную частоту вращения (4000 об/мин – номинальное значение на холостом режиме.

• Высокочастотный сварочный мостовой преобразователь: предназначен для регулирования сварочного тока с

использованием «инверторной технологии» (англ. chopper technology), при которой осуществляется прерывание с

высокой частотой постоянного сварочного тока.

• Датчик Холла: это высокоточный измерительный датчик сварочного тока, полностью изолированный от цепи

измеряемого тока.

• Реактор для электродов.

• Плата управления : единая плата управления всем сварочным процессом, током во вспомогательной цепи, а также

электромагнитом управления частотой вращения двигателя.

• Вспомогательная цепь переменного тока. Инвертор выдает переменный ток мощностью 2кВа напряжением 230 В

50Гц со 100%-ной продолжительностью включения нагрузки.

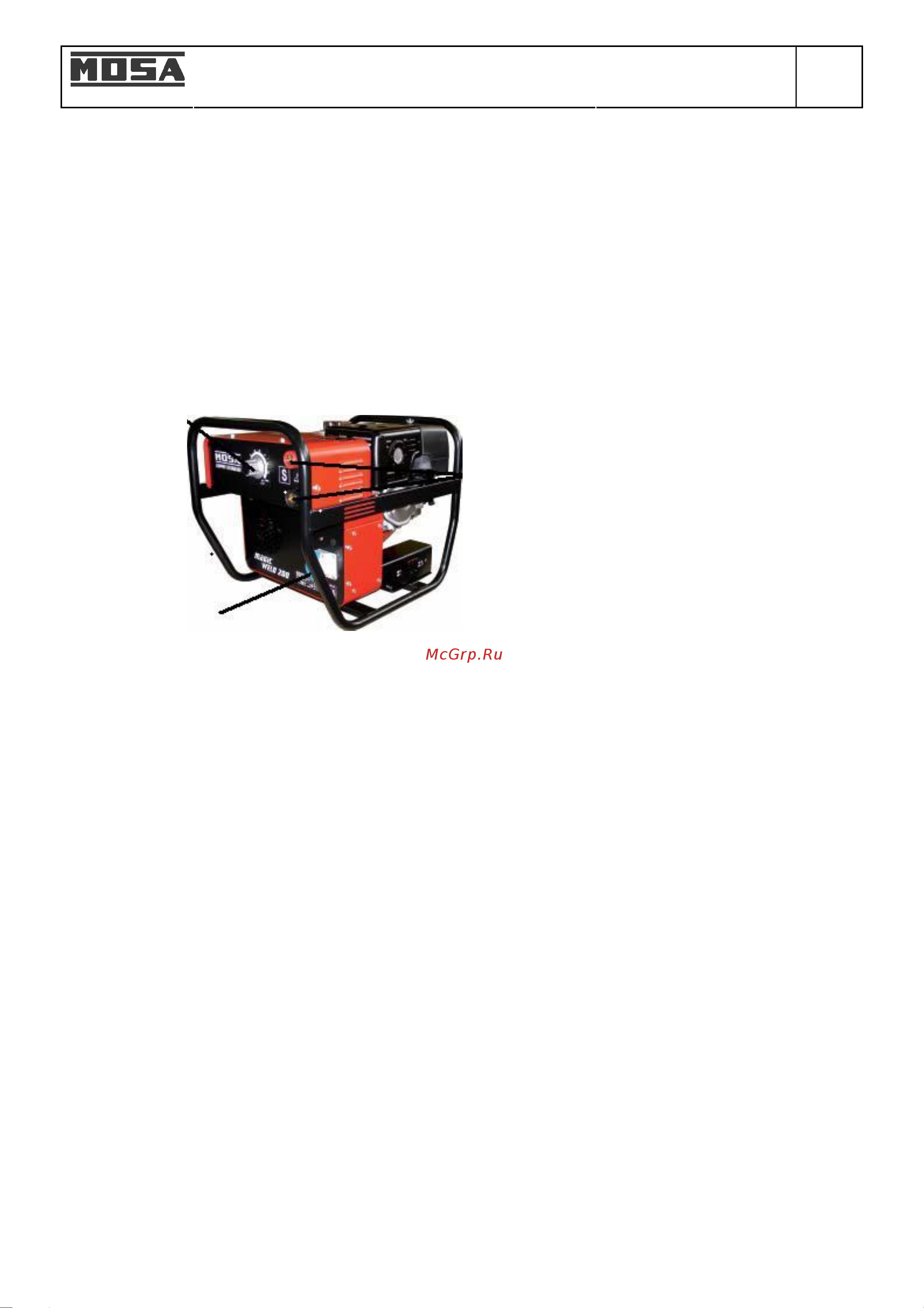

Контактные гнезда для

подсоединения сварочных кабелей

Вращающаяся ручка для регулирования

сварочного тока

Розетка

вспомогательной цепи
