Позиция Обозначение Количество, шт.
1 Кронштейн роликовый 1
2 Стойка 1
3 Стойка 1
4 Поперечина 1
5 Труба 1
6 Ручка 1
7 Шайба 1
8 Болт М8×50 1
9 Винт М5×12 6
10 Гайка М8 (барашек) 1
11 Шайба пружинная 5 6
1
5
9
11
2
3
8
10
7
6
А
4
Подставки роликовые BELMASH-RS-01, BELMASH-RS-02 предназначены для поддержания
длинномерных заготовок при работе на различных видах обрабатывающего
оборудования.

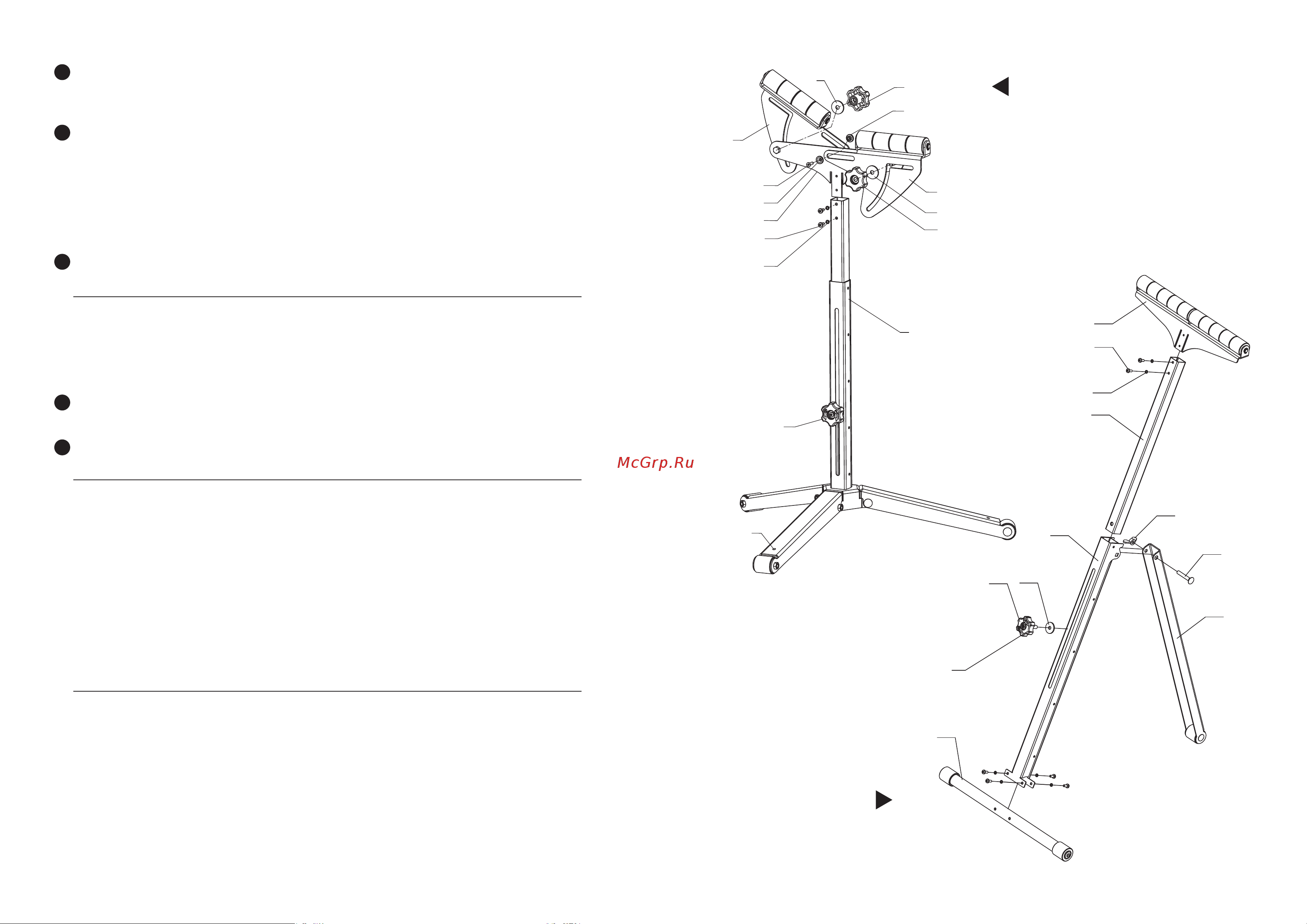

Схема сборки подставки роликовой BELMASH-RS-01 изображена на рисунке 1,
BELMASH-RS-02 — на рисунке 2. Настройка требуемой высоты осуществляется с помощью
ручки А.
Обеспечение требуемой ширины групп роликов и их положения относительно
горизонтальной поверхности (BELMASH-RS-01, рис. 1) выполняется с помощью ручек 7.
Увеличение устойчивости подставки роликовой BELMASH-RS-01 осуществляется
специальными крепежными элементами (в комплект не входят) через отверстия В.
Технические параметры подставок роликовых.
Сборка подставки роликовой BELMASH-RS-01 осуществляется покупателем согласно
рисунку 1, BELMASH-RS-02 — согласно рисунку 2.
Комплект поставки подставки роликовой BELMASH-RS-01.
Комплект поставки подставки роликовой BELMASH-RS-02.
Наименование параметра BELMASH-RS-01 BELMASH-RS-02
Диапазон регулировки высоты подставки, мм 700÷1050 700÷1050
Габарит основания, мм 570×650 475×490
Ширина роликовых групп, max, мм 440 400
Грузоподъёмность, не более, кг 80 50
Масса, не более, кг 6,3 5,2
1
2
3
4
5
Позиция Обозначение Количество, шт.
1 Основание 1
2 Блок роликовых групп 2
3 Поперечина 1
4 Втулка потайная 1
5 Втулка резьбовая 1
6 Шайба 2
7 Ручка 2
8 Винт потайной М5×18 1
9 Винт М5×12 2
10 Шайба пружинная 5 2
Рис. 2
Схема сборки
подставки роликовой
BELMASH RS-02
Рис. 1
Схема сборки
подставки роликовой
BELMASH RS-01
1
2
7
6
9
10
3
5
8
4
6
7
2
А
В
