предварительного уведомления, если эти изменения не ухудшают потребительских свойств и качества

продукции.

1. Описание и работа

1.1 Назначение изделия

Балка концевая подвесного типа является составной частью мостового крана и представляет из себя

стальную балку определённой длины, в которой вместо ходовых колес для перемещения по крановому пути

используются ходовые тележки (кошки), которые подвешиваются к подкрановой балке двутаврового типа.

Одно из тележек подвесной балки имеет электропривод для перемещения балки вдоль пролёта. В средней

части концевой балки подвесного типа устанавливается пролётная балка, которая, в свою очередь, несёт

грузоподъёмный механизм типа электрического тельфера (тали). Для удобства транспортировки балки могут

поставляться в разобранном виде – со снятым электроприводом и ходовыми тележками.

1.2 Основные характеристики

Артику

Грузоподъемност

ь, т

Тип

балки

Двигатель,

кВт

Скорость

передвижения, м/мин

Масса,

кг

Пролет

крана, м

119104 1 18М-30М 0,2 14 64 до 8

119104

1 18М-30М 0,2 14 68 до 8

119204 2 24М-36М 0,4 14 96 до 8

119204

2 24М-36М 0,4 14 100 8 - 10

119301 3 24М-36М 0,4 14 105 до 8

119304

3 24М-36М 0,4 14 112 8 - 10

119504 5 36М-45М 0,8 14 128 до 8

119504

5 36М-45М 0,8 14 135 8 - 10

119100

10 36М-45М 0,8 10 172 6 - 9

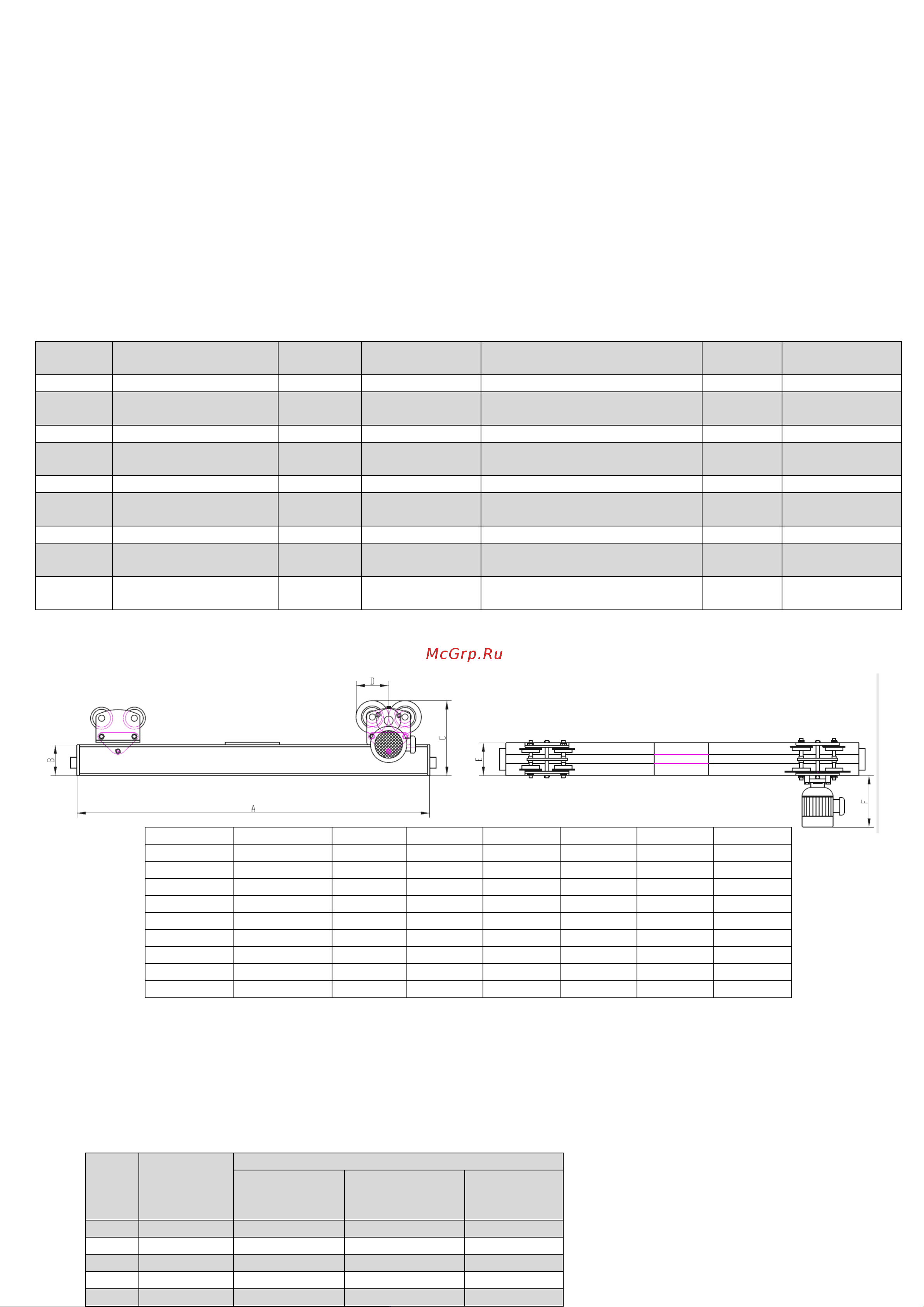

Габаритные размеры подвесной балки

Артикул Г/п, т A B C D E F

119104 1 1200 140 365 120 140 300

1191041 1 1500 140 365 120 140 300

119204 2 1500 140 365 120 140 300

1192041 2 1700 140 365 120 140 300

119304 3 1700 160 385 120 160 300

1193041 3 1800 160 385 120 160 300

119504 5 1800 180 450 160 180 300

1195041 5 2200 180 450 160 180 300

1191004 10 3000 200 680 180 200 380

Дата продажи: МП: Кол-во: шт

Характеристика электродвигателей

 Напряжение, В: 380;

 Частота, Гц: 50;

 Продолжительность включений, %: 25;

 Число включений за 1 ч: 120;

 Исполнение: IP44;

Г/п,

Тип

привода

Электродвигатель передвижения

Мощность

двигателя,

кВт

Номинальны

й ток, А

Скорость,

об/мин

1,0

ZD22-4 0,4 0,72 1380

2,0

ZD31-4 0,4 1,25 1380

3 ZD41-4 0,4 1,25 1380

5,0

ZD41-4 0,75 2,4 1380

10,0 ZD151-4 0,75 2,4 1380
