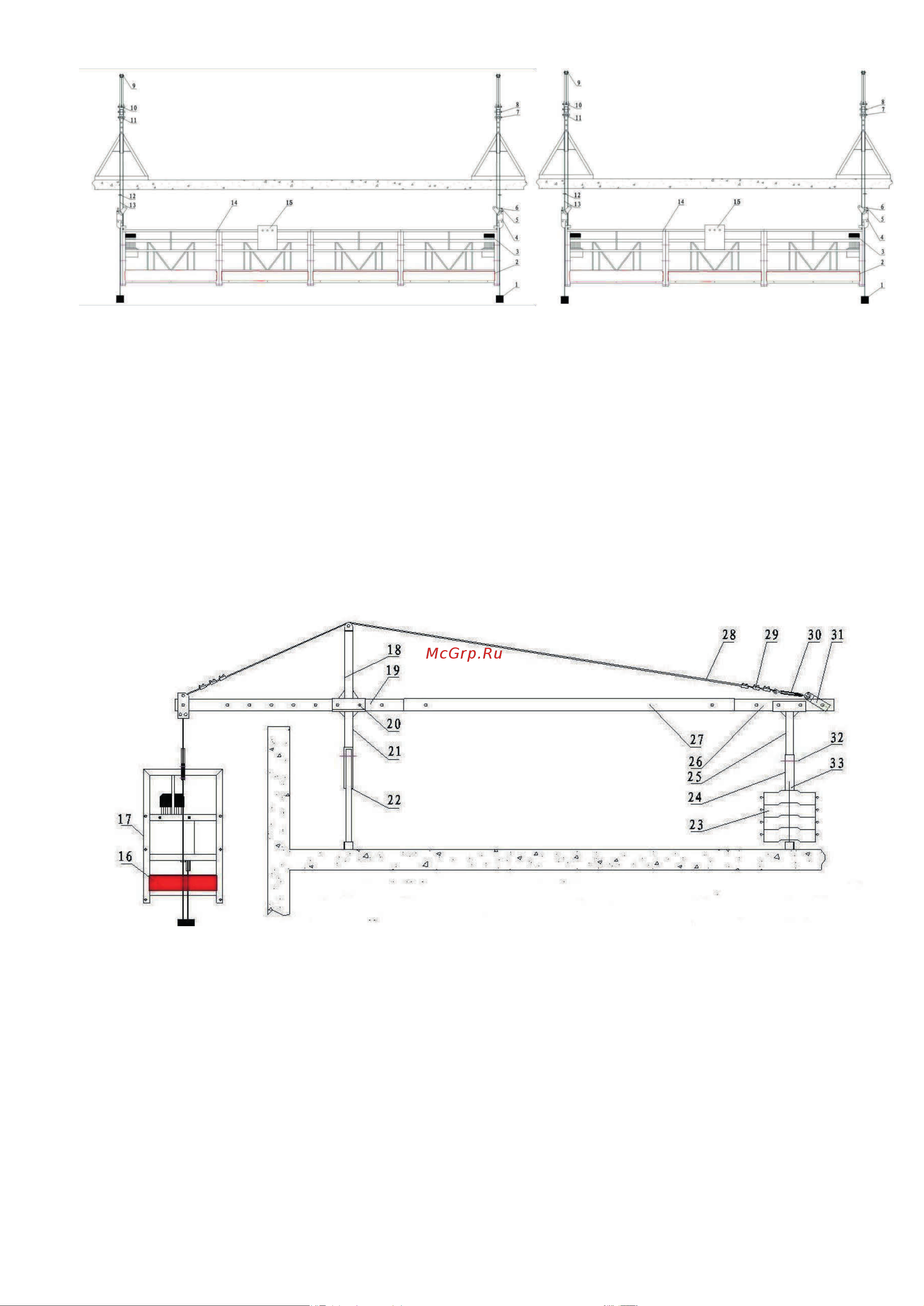

Рисунок 1: Фасад подвесной рабочей платформы

1 – Отвес; 2 – Основание платформы; 3 –Лебёдка; 4 – Ловитель; 5 - Концевой выключатель;

6 – Подъемный канат; 7 – Палец, шайба, шплинт I(ø16x140); 8 – Палец, шайба, шплинт III

(ø16x140); 9 – Палец, шайба, шплинт IV (ø12x60); 10 – Кольцо каната; 11 – Втулка; 12 – Верхний

ограничитель движения; 13 – Предохранительный канат; 14 – Ограждение; 15 - Электрический

щит управления

Рисунок 2: Профиль электрической рабочей платформы

16 – Основание платформы; 17 – Боковое ограждение: 18 – Верхняя опора; 19 – Передняя

балка; 20 – Палец, шайба, шплинт V(ø16x140); 21 – Передняя опора; 22 – Передняя стойка;

23 – Контргруз; 24 – Задняя стойка; 25 – Задняя опора: 26 – Задняя балка; 27 – Средняя балка;

28 – Армированный стальной трос; 29 – Канатный зажим; 30 – Талреп; 31 -Зацеп; 32 - Палец,

шайба, шплинт (ø16x120);
