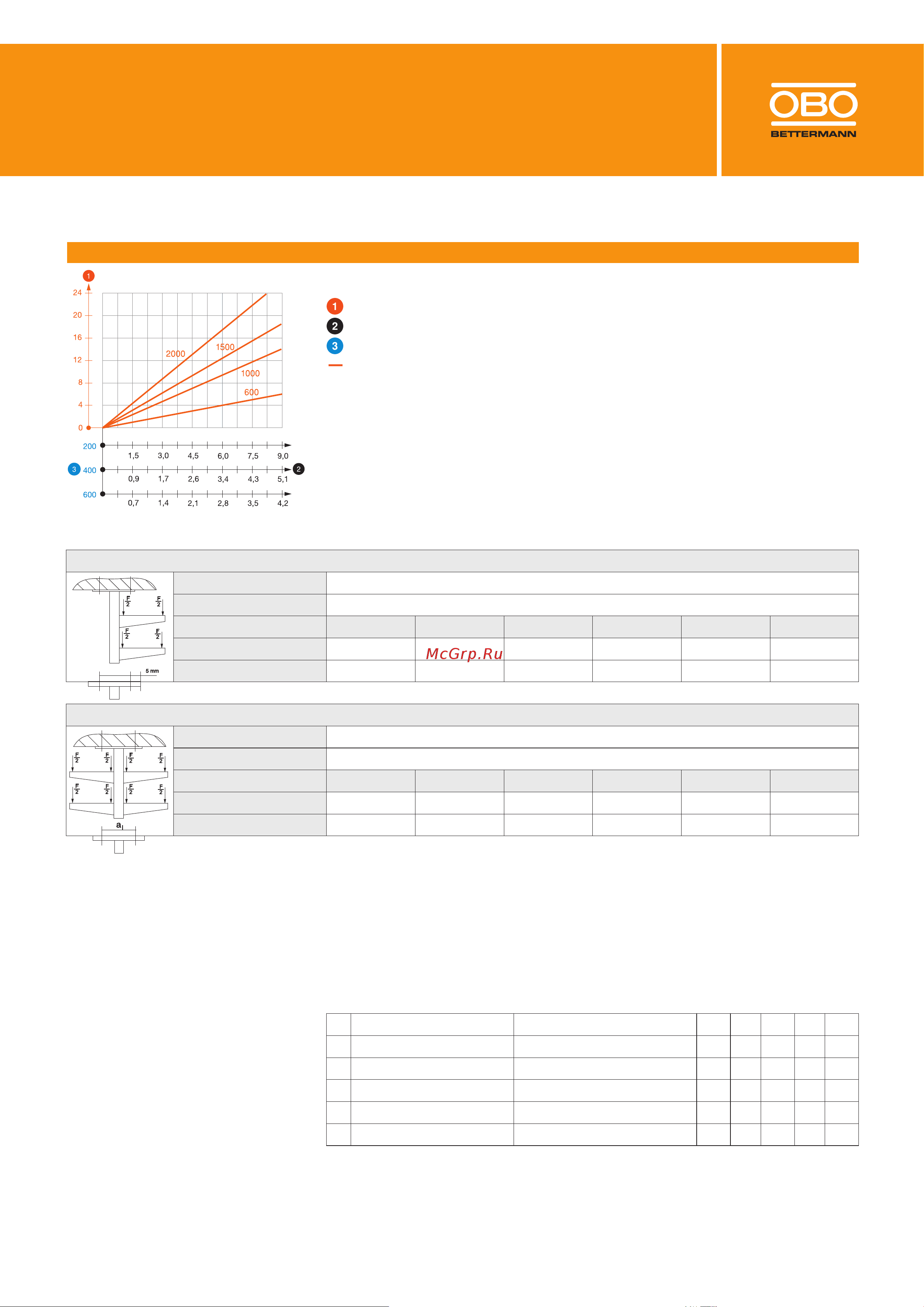

Технический паспорт

Подвесная стойка US 7

Арт.-№ 6339334

Диаграммы нагрузки

Диаграмма нагрузки на U-образную стойку типа US 7 K

Прогиб конца подвесной стойки при допустимой нагрузке на кронштейн

Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки

Длина кронштейна в мм

Кривая нагрузки на подвесные стойки длиной (в мм)

Значения нагрузки на дюбели для U-образной стойки типа US 7 K

Макс. нагрузка F общ. = вес кабеля + кабельного лотка + кронштейна + подвесной стойки. Табличные

значения двухсторонней нагрузки действительны для расстояния между осями ai = 14 см. Данные о

максимально допустимой нагрузке многократно увеличиваются при монтаже в бетоне без трещин.

Данные значения действительны для бетона класса прочности C20/25. Необходимо соблюдать условия

монтажа в соответствии с допуском DIBt (Германия) для дюбелей.

Односторонняя нагрузка

Дюбель

BZ-U 10-10-30/90

BZ 12-15-35/110

Максимальная нагрузка [кН]

Ширина кронштейна [мм]

110 210 310 410 510 610

4,25 3,25 2,50 2,25 2,00 1,75

7,25 5,50 4,50 4,00 3,50 3,00

Двусторонняя нагрузка

Дюбель

BZ-U 10-10-30/90

BZ 12-15-35/110

Максимальная нагрузка [кН]

Ширина кронштейна [мм]

110 210 310 410 510 610

7,25 6,25 5,75 5,25 4,80 4,50

11,00 11,00 10,00 9,00 8,50 8,00

Значения нагрузки на дюбели для U-образной стойки типа US 7 K

T1 Односторонняя нагрузка

T2 Максимальная нагрузка [кН]

T3 Ширина кронштейна [мм]

T4 Дюбель 110 210 310 410 510 610

BZ-U 10-10-30/90 4,25 3,25 2,5 2,25 2 1,75

BZ 12-15-35/110 7,25 5,5 4,5 4 3,5 3
