Инструкция по эксплуатации. Триммер бензиновый

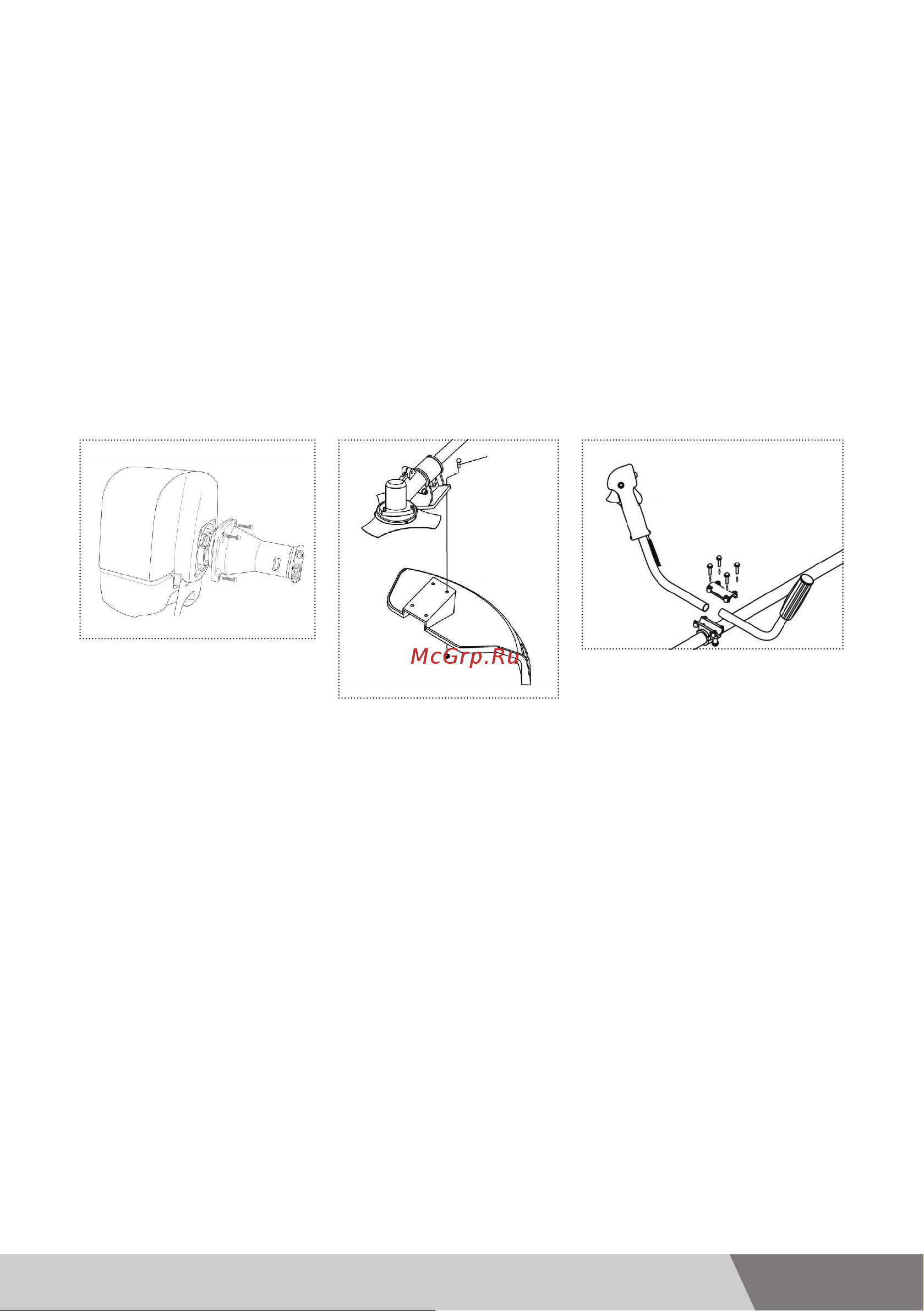

Сборка

Рис. 2

1. С помощью четырех прилагаемых винтов прикрепить двигатель

триммера к валу (рис. 2).

2. Установить защитный кожух на штангу с помощью прилагаемых

винтов и гаек (рис. 3).

3. Установить рукоятку с помощью узла крепления рукоятки (рис. 4).

Для выбора удобного рабочего положения рукоятку можно смещать

вдоль штанги. Выбрав удобное рабочее положение, нужно затянуть

винты.

4. Закрепить трос управления на штанге с помощью прилагаемых

хомутов.

Рис. 3

Гайка

Винт

Рис. 4

Установка головки триммера

1. Зафиксировать штангу с помощью шестигранного ключа на 4 мм

(рис. 5). Для этого необходимо совместить отверстие в защитном кожу-

хе с отверстием в штанге и вставить шестигранный ключ. Совместить

отверстия посредством поворота защитного кожуха.

2. Установить отдельные компоненты в следующем порядке: 1) зубчатая

стопорная шайба А (со стопорным кольцом), 2) головка триммера.

3. Навинтить головку триммера на штангу, повернув против часовой

стрелки (следует помнить, что указанные компоненты имеют левосто-

роннюю резьбу) и затянуть должным образом.

4. Извлечь шестигранный ключ из стопорного кольца.
