Пристегните карабин к держателю на штанге так, чтобы добиться

идеального баланса между передней и задней частью бензотриммера.

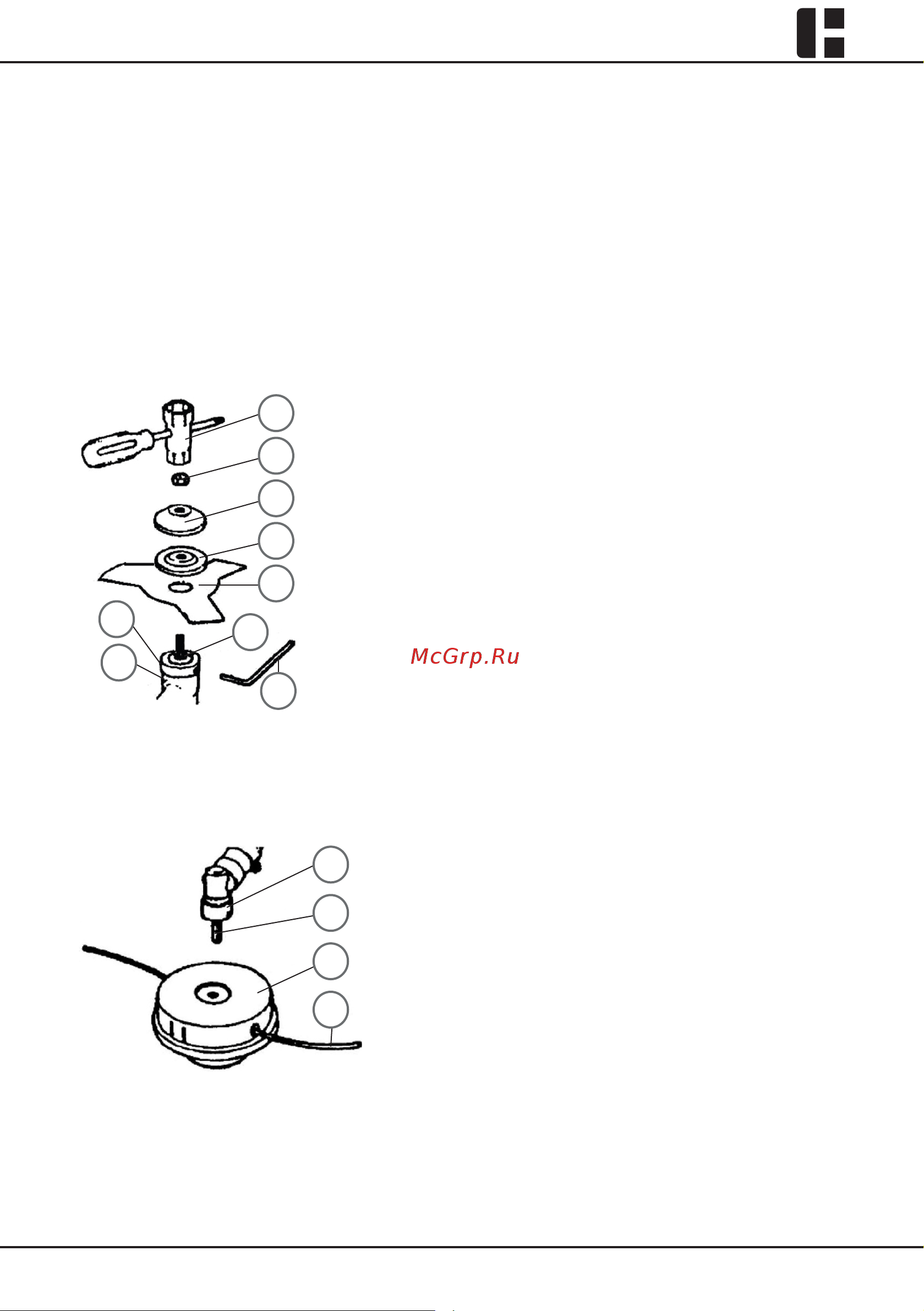

1- гайка

2 - прижимной фланец

3 - дисковый нож

4 - выходной вал

редуктора

5 - L-образный ключ

6 - внутренний фланец

7 - корпус редуктора

8 - наружный фланец

9 - ключ торцовый

2.5. Установка дискового ножа

1. Установите внутренний фланец (6) на выходной вал (4), и по-

верните так, чтобы ключом (5) через отверстие в корпусе редуктора (7)

застопорить его.

2. Установите нож (3) на посадочное место во внутреннем фланце (6).

3. Установите на выходной вал (4) прижимной фланец (2) и на-

ружный фланец (8).

4. Закрутите гайку (1) с помощью ключа (9). Резь-

бовое соединение имеет левую резьбу, поэтому

закручивание произведите в направлении против

часовой стрелки.

Рис. 5

2.6. Установка кассеты с леской, замена триммерной лески

1. Установите на выходной вал редуктора (4) внутренний (6), а

затем прижим ной фланец (2) (см. рис. 5).

3. Ваш бензотриммер укомплектован кассетой с усовершенство-

ванной конструкцией, позволяющей максимально быстро и просто про-

изводить за правку лески (рис. 7).

2. Зафиксируйте вал от проворота с

по мощью ключа (5) (см. рис. 5), закрутите

кас сету с леской (3) против часовой стрел-

ки до упора (см. рис. 6).

1 - корпус редуктора

2 - выходной вал

3 - кассета с леской

4 - выход лески

Рис. 6
