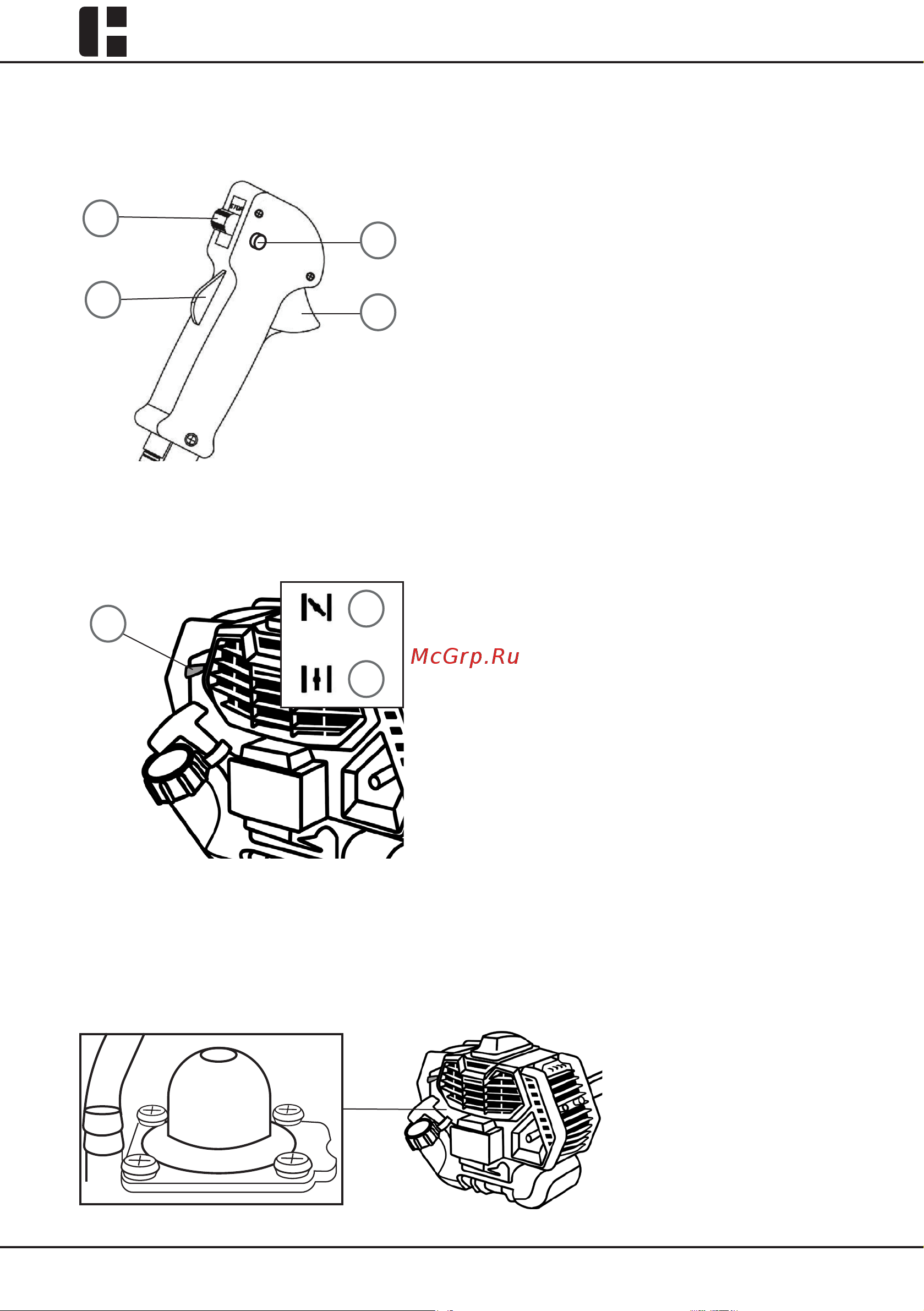

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

4.1. Элементы управления на рукоятке

4.2. Рычаг воздушной заслонки

4.3. Ручной топливный насос

1. Выключатель зажигания

2. Блокировка рычага газа

3. Рычаг газа

4. Фиксатор рычага газа

На корпус бензотриммера на-

несены рельефные символы, располо-

женные рядом с рычагом воздушной

заслонки (1) (рис. 10).

Значения рельефных символов:

(a) «OFF» - Положение воздуш-

ной заслонки - «закрыто»

(b) «ОN» - Положение воздуш-

ной заслонки - «открыто»

Насос находится в нижней части карбюратора под корпусом воз-

душного фильтра (рис. 11).

Рис. 9

Рис. 10

Рис. 11
