5

5. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ

5

4

6

7

8

9

10

1

2

3

12

11

13

14

15

16

20

19

18

17

21

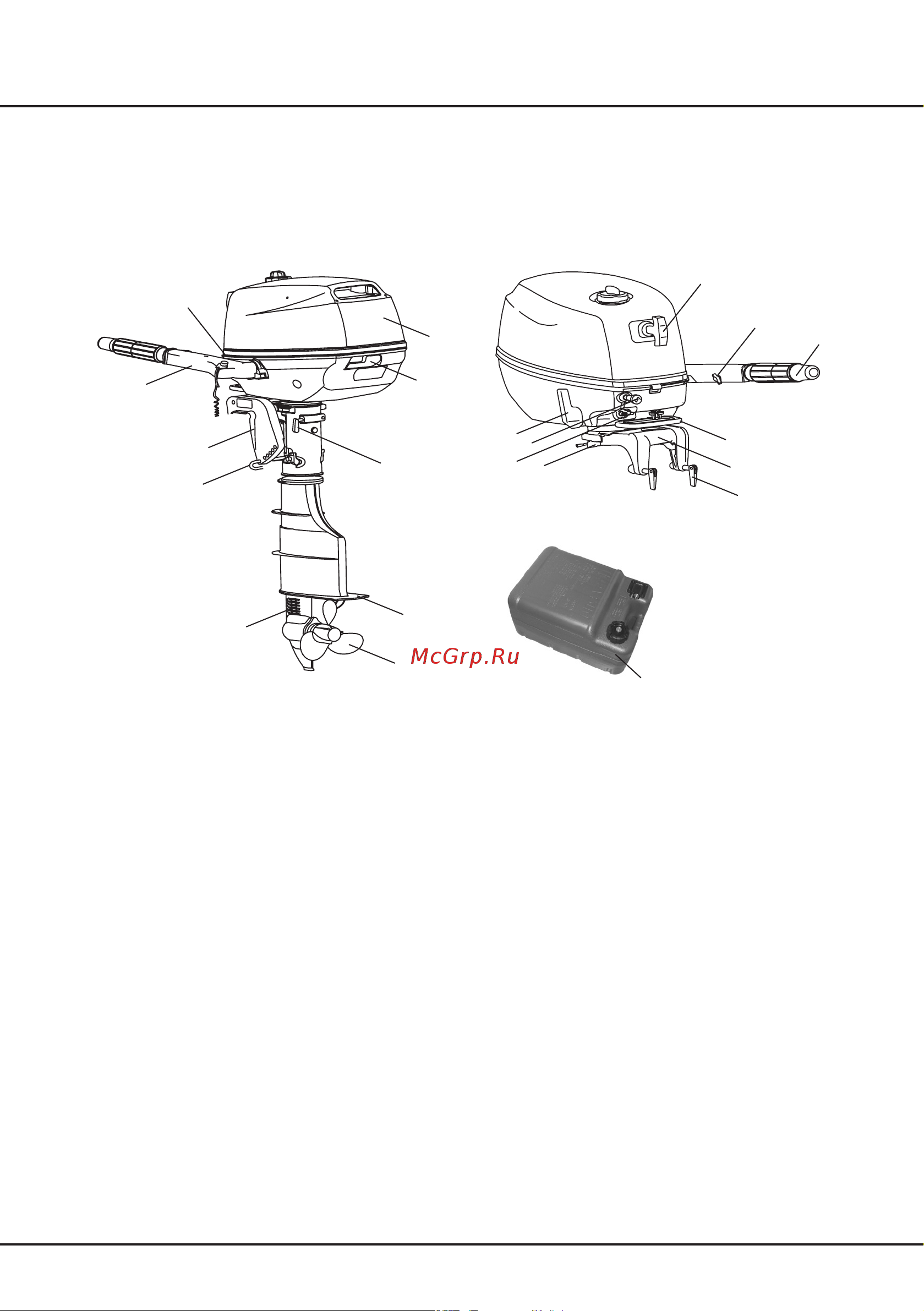

Рис.1 Основные узлы и органы управления

1. Кожух двигателя

2. Рычаг замка кожуха

3. Винт усиления сопротивления повороту

4. Антикавитационная пластина

5. Винт

6. Окно забора воды в систему охлаждения

7. Фиксатор трима

8. Скобы крепления

9. румпель

10. Кнопка остановки двигателя

11. Ручка стартера

12. Винт регулировки усилия на ручке газа

13. Ручка газа

14. Ручка для переноса

15. Винт крепления

16. Место крепления троса сохранности

17. Фиксатор наклона двигателя

18. Соединитель топливопровода

19. Рычаг управления воздушной заслонкой

карбюратора

20. Рычаг переключения передач

21. Внешний топливный бак
