9
Руководство пользователя
по эксплуатации подвесного лодочного мотора

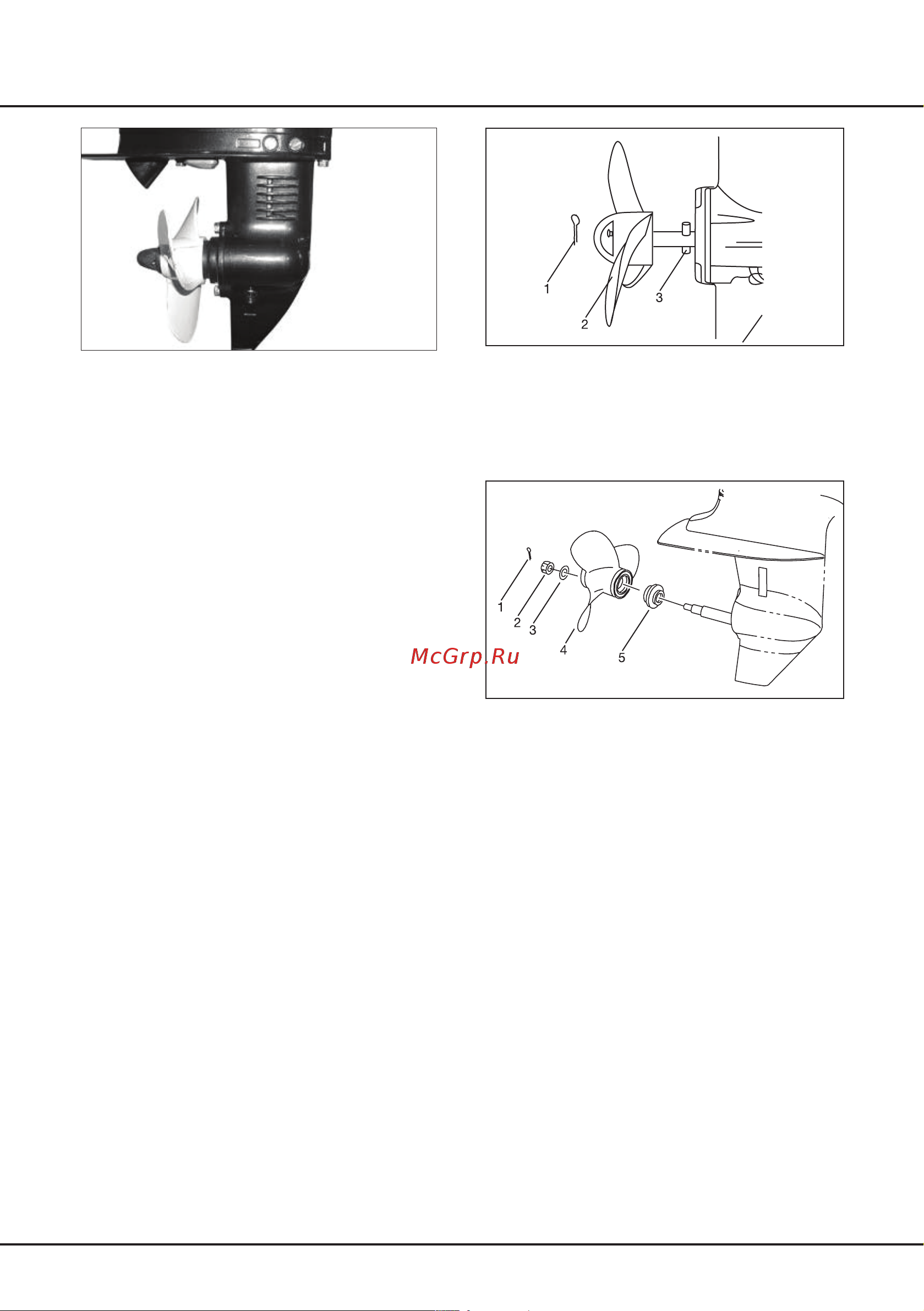

Рис. 6 Гребной винт T2.6CBMS,
TC3.6BMS
1. Шплинт 2. Винт
3. Шпонка горизонтального вала
Рис. 7 Гребной винт T5BMS, T9,8BMS,
T9,9BMS, T15BMS, T30ABMS, T40JBMS
1. Шплинт 2. Гайка винта 3. Шайба
4. Винт 5. Упорная шайба
УСТАНОВКА ВИНТА
ВНИМАНИЕ!
Убедитесь, что установили упорную шай-
бу, прежде чем установите винт, в против-
ном случае повредите винт и основание
дейвуда.
ВНИМАНИЕ!
При установке винта ивсегда используйте
новый шплинт.. В противном случае винт
может быть утерян в процессе эксплуатации.
Установите упорную шайбу и винт на
вал. Надежно затяните гайку и установите
новый шплинт, разжав его концы
Рис.5 Обслуживание редуктора
Используйте сжимающуюся или пода-
ющую под давлением емкость, заправьте
масло в отверстие сливного болта. Когда
масло начнет выступать из окна контроля
уровня масла, закрутите заглушку и уста-
новите сливной болт.
ПРОВЕРКА ГРЕБНОГО ВИНТА
ВНИМАНИЕ!
Перед осмотром, снятием или установ-
кой винта, всегда проверяйте возмож-
ность непроизвольного запуска мотора.
Обезопасить себя можно отсоединив
свечной колпачо
к.
Проверьте каждое лезвие
винта на
предмет износа и других повреждений.
Проверьте состояние сальника на валу
гребного винта.
СНЯТИЕ ВИНТА
Выровняйте шплинт и вытя-
ните его используя плоскогубцы.
Моторы T2.6CBMS, TC3.6BMS: снимите
винт и извлеките шпонку (Рис. 6).
Моторы T5BMS, T9,8BMS, T9,9BMS,
T15BMS: открутите гайку крепления винта,
снимите шайбу, винт и упорную шайбу (Рис.
7).
