4. УСТРОЙСТВО ТРИММЕРА

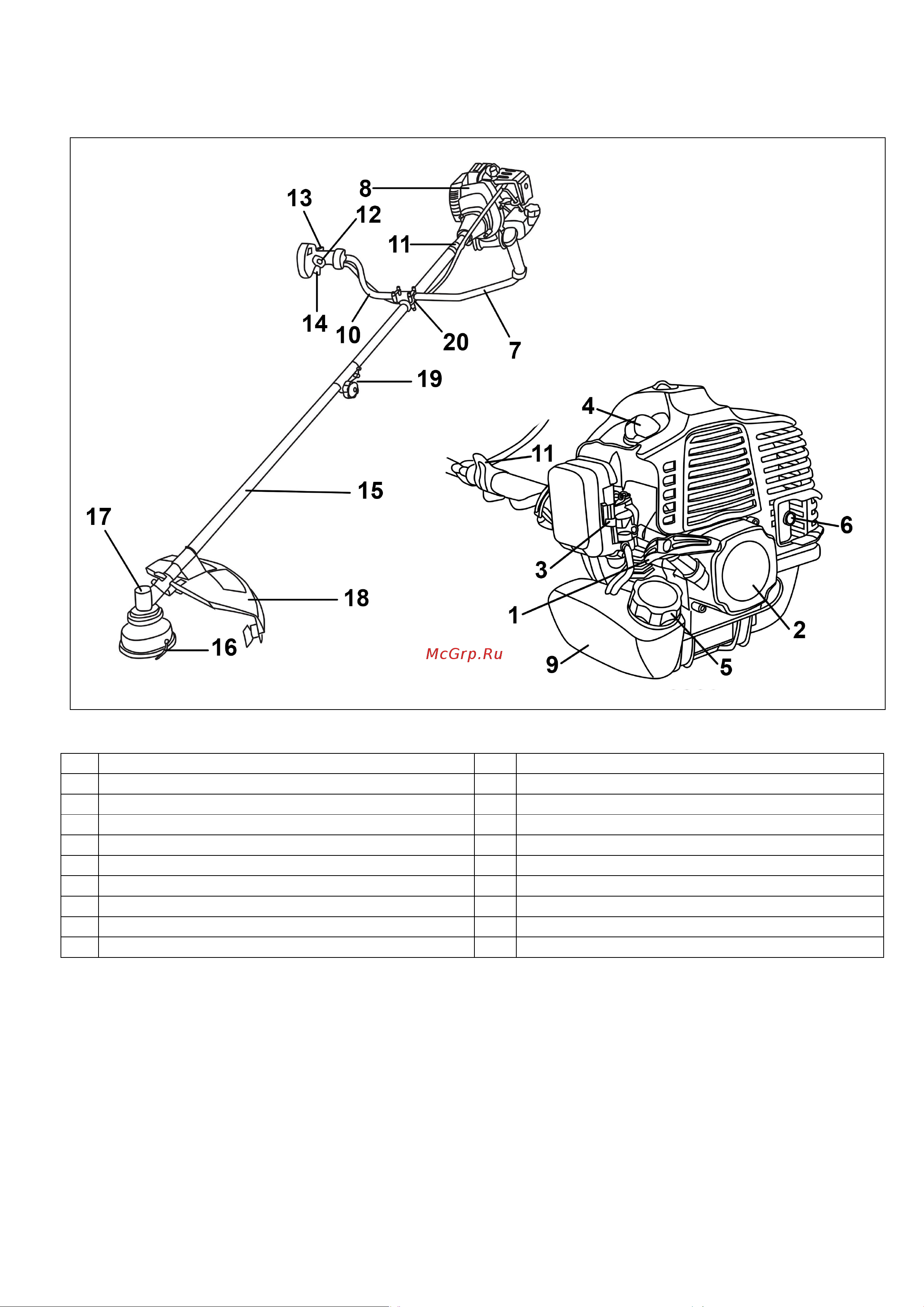

Рис. 1. Общий вид
1
Рукоятка стартера
11
Кольцо для крепления ремня
2
Стартер
12
Фиксатор курка газа
3
Рычаг управления воздушной заслонкой
13
Блокиратор курка газа
4
Колпачок высоковольтного провода
14
Курок газа
5
Крышка топливного бака
15
Штанга с валом в сборе
6
Глушитель
16
Режущий нож/катушка с леской
7
Левая рукоятка
17
Редуктор
8
Корпус двигателя
18
Защитный кожух
9
Топливный бак
19
Планка крепления защитного кожуха
10
Правая рукоятка управления
20
Кронштейн крепления рукояток управления
