6 ПОДГОТОВКА К РАБОТЕ6 ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! При подготовке к работе, а

также перед выполнением любых опера-

ций по техническому обслуживанию, за-

мене расходных материалов и рабочих

инструментов, установке / снятию руко-

ятки убедитесь, что изделие выключено,

выходной вал не вращается, а двигатель

достаточно остыл.

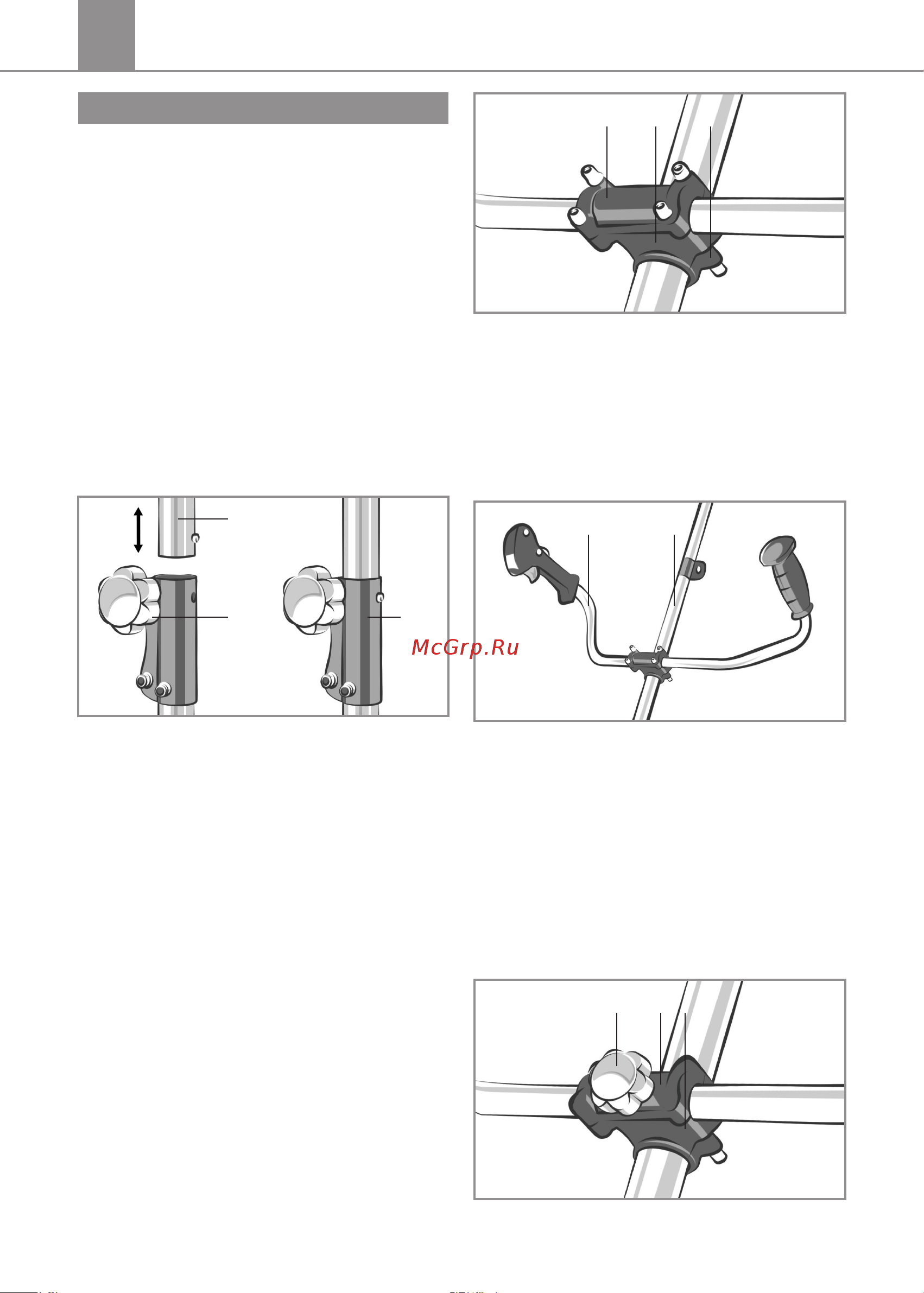

6.1 СБОРКА ШТАНГИ

6.1.1 Разложите все необходимые части

и принадлежности на ровной твердой по-

верхности.

6.1.2 Против часовой стрелки ослабьте

винт (а) фиксации соединителя.

б

7а

6.1.3 Вставьте штангу (б) в соединитель

до тех пор, пока стопорный валик не по-

падет в отверстие.

6.1.4 Затяните фиксатор (а) и убедитесь

в правильности сборки и надежности

крепления.

6.2 УСТАНОВКА РУКОЯТКИ

Для моделей ТБ-1600, ТБ-1700ШР.

6.2.1 Расположите верхнюю (а) и сред-

нюю (б) части крепления (5) соответ-

ственно сверху и снизу рукоятки (4).

6.2.2 Установите четыре винта в отвер-

стия верхней (а) части крепления, но не

затягивайте их.

б ва

6.2.3 Расположите среднюю (б) и ниж-

нюю (в) части крепления на штанге (6).

6.2.4 При помощи винтов зафиксируйте

крепление рукоятки (5) на штанге (6).

Для дальнейшей регулировки положения

рукоятки не следует сильно затягивать

винты крепления.

4 6

6.2.5 Удерживая триммер в рабочем по-

ложении, установите рукоятку (4) в поло-

жение, обеспечивающее максимальное

удобство при работе.

6.2.6 Затяните винты крепления (5) ру-

коятки (4).

Для модели ТБ-2100ШР.

6.2.7 Ослабьте фиксатор (г) крепления

(5).

бг а

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 11
