FS 70 C, FS 70 RC
pyccкий
15

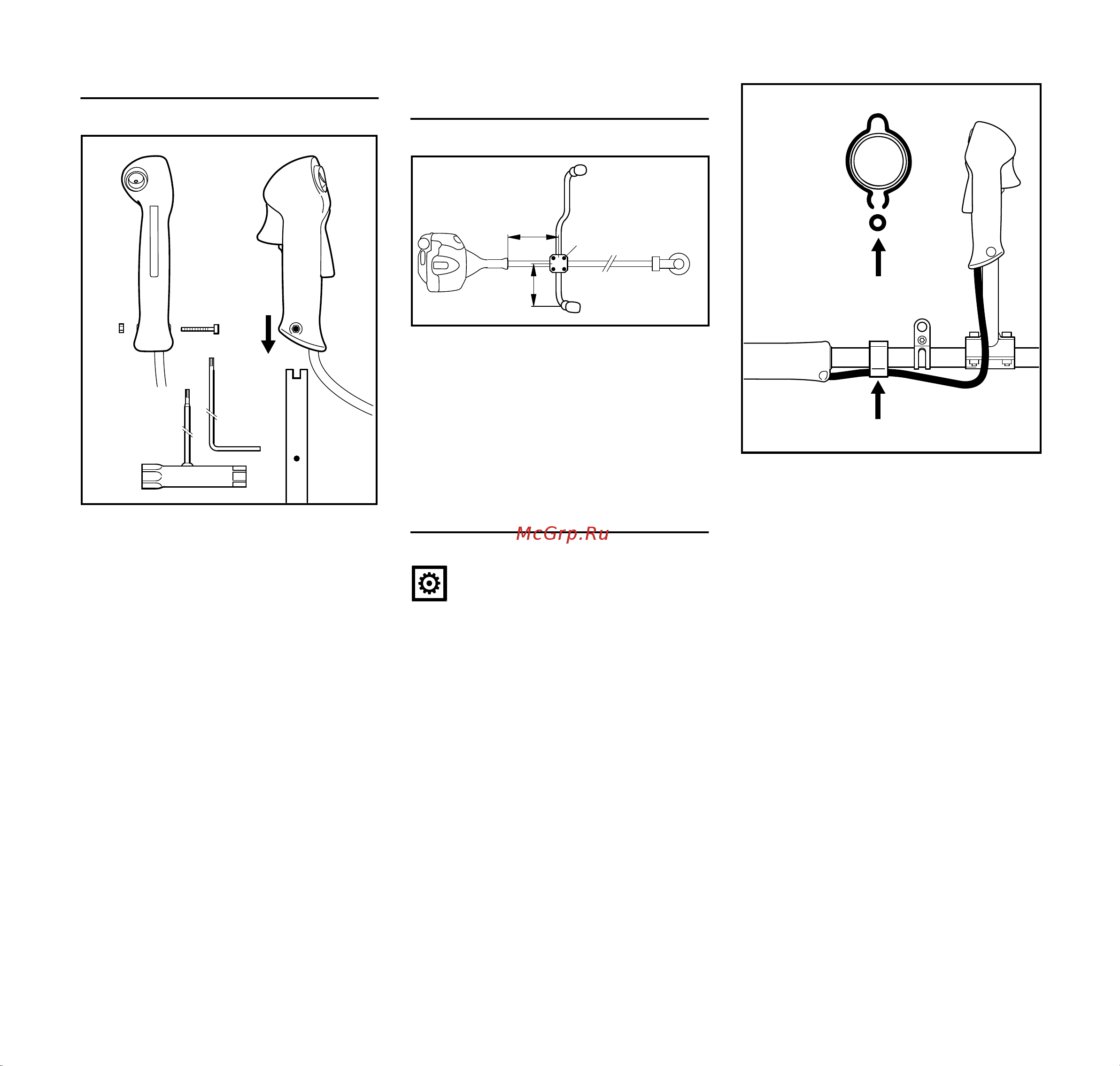

Монтаж рукоятки управления
N Выкрутить болт (1) – гайку (2)
оставить в рукоятке
управления (3)
N Рукоятку управления вместе с
рычагом газа (4), обращенным в
сторону редуктора, сместить на
конец трубчатой рукоятки (5) до
совпадения отверстий (6)
N Ввинтить и затянуть болт (1)
Выверка и крепление трубчатой
рукоятки
N Выверить трубчатую рукоятку на
расстоянии (A) около 20 см
(8 дюймов) и на расстоянии (B)
около 15 см (6 дюймов)
N Болты (1) затяните крест-на-
крест
Крепление троса управления
дроссельной заслонкой
УКАЗАНИЕ
Тросик газа не перегибать и не
укладывать в узких радиусах – тросик
должен оставаться легкоподвижным!
N Вдавить тросик газа (1) в
держатель тросика газа (2)
3
6
547BA027 KN
1
2
4
6
5
A
1
B
002BA275 KN
002BA276 KN
2
1
1
2
