ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ

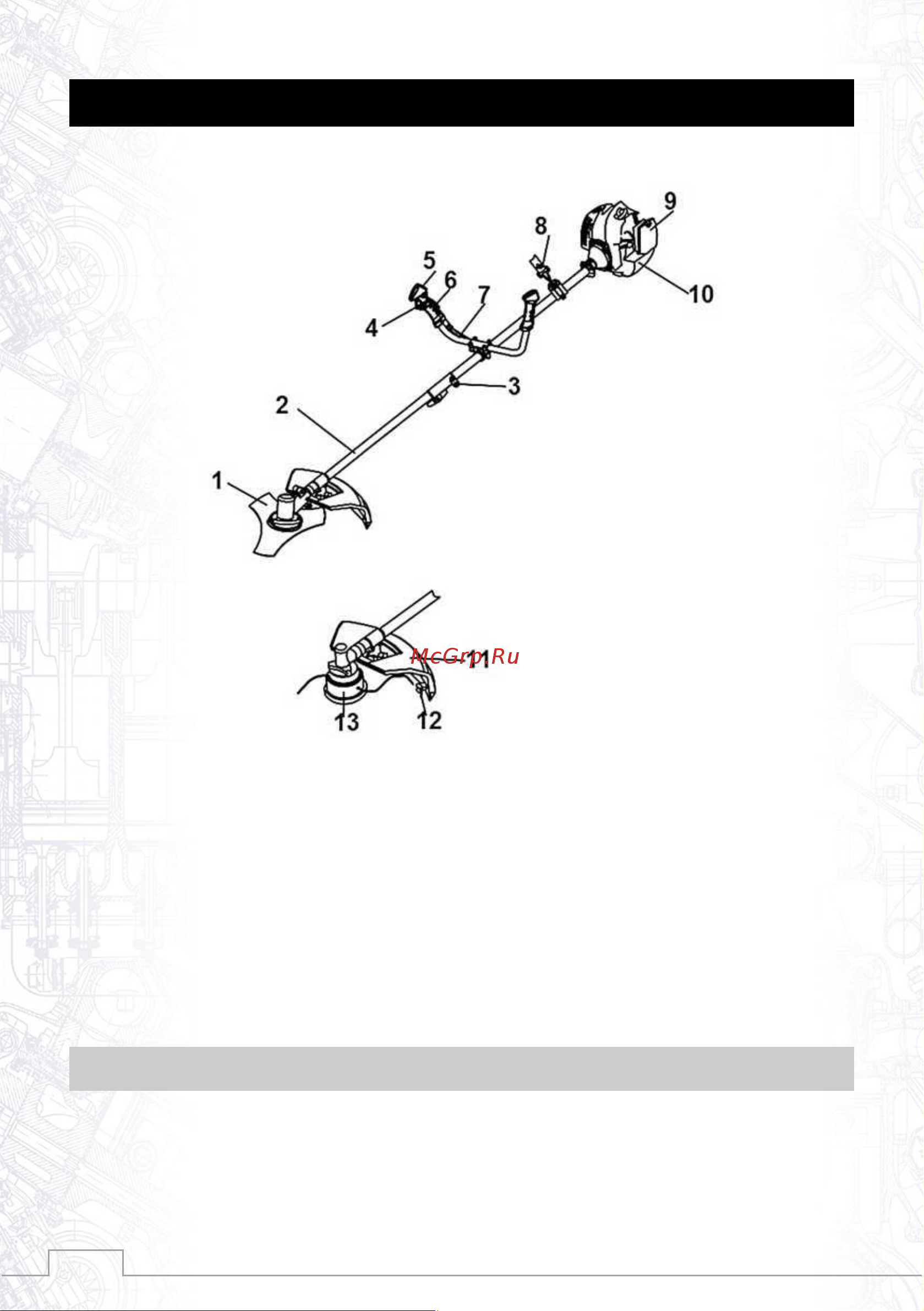

Расположение основных узлов и органов управления представлено на Рис. 1.

Рис.1 Расположение основных узлов и органов управления

1. Нож для травы

2. Штанга (нижняя половина)

3. Муфта соединительная

4. Курок газа

5. Выключатель зажигания

6. Предохранительный рычаг курка

газа

7. Рабочая рукоятка

8. Подвесной ремень

9. Корпус воздушного фильтра

10. Бак топливный

11. Кожух защитный для триммерной

головки

12. Нож для обрезки корда

13. Триммерная головка

ПРИНЦИП РАБОТЫ

Вращательное движение коленчатого вала двигателя через центробежное сцепление

передает крутящий момент на вал штанги (2) триммера, соединенный с редуктором.

Редуктор передает крутящий момент косильной гарнитуре (1,13).
