ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ

Расположение основных узлов и органов управления представлено на Рис. 1.

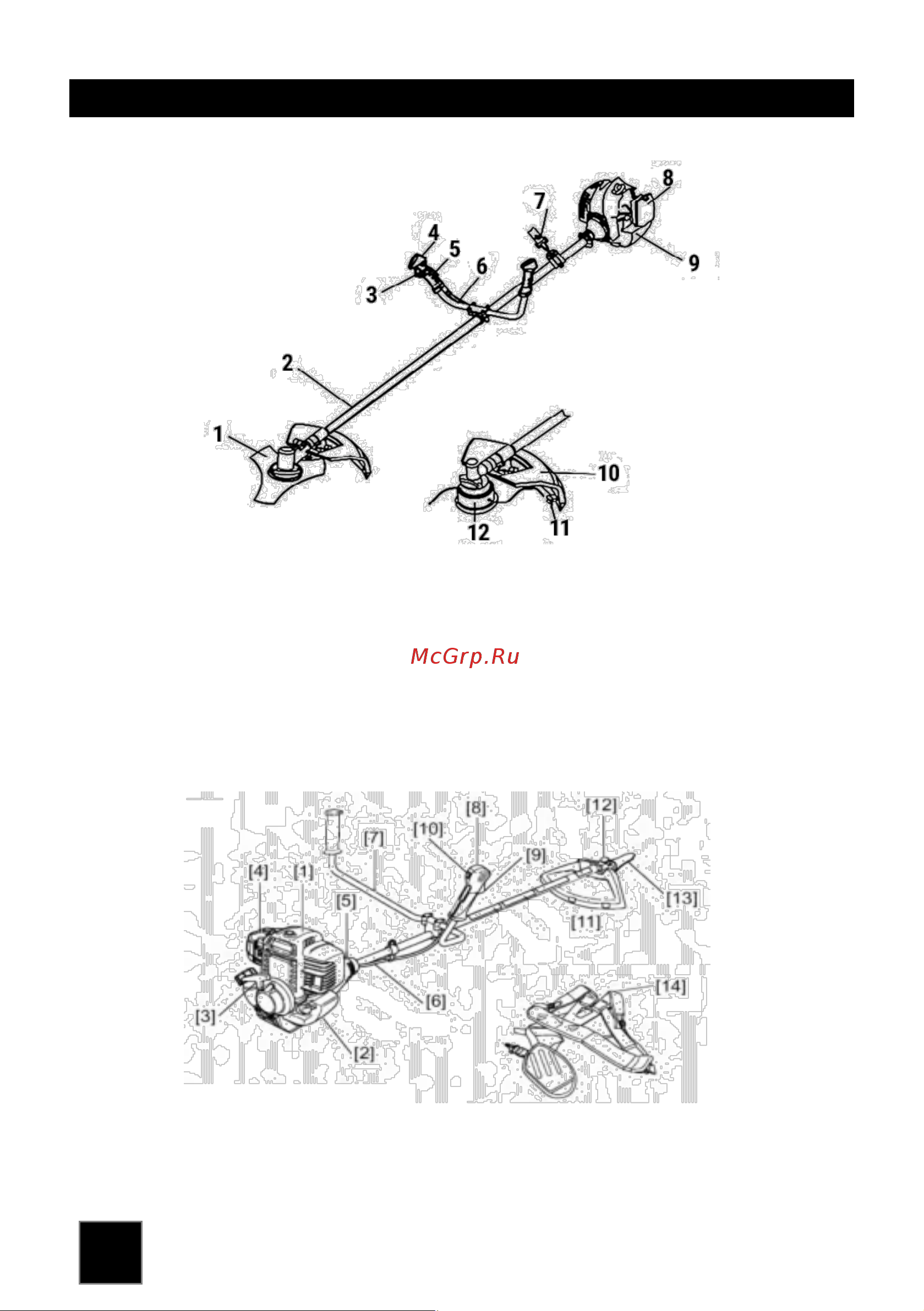

Рис.1.1 Расположение основных узлов и органов управления Yanis BC43-63

1. Нож для травы

2. Штанга

3. Курок газа

4. Выключатель зажигания

5. Предохранительный рычаг курка газа

6. Рабочая рукоятка

7. Подвесной ремень

8. Корпус воздушного фильтра

9. Бак топливный

10. Кожух защитный для триммерной

головки

11. Нож для обрезки корда

12. Триммерная головка

Рис.1.2 Расположение основных узлов и органов управления Yanis BC4T35

1. Двигатель

2. Топливный бак

8. Ручка управления

9. Рычаг управления дроссельной
