№ Наименование

элемента

Материал Марка Норма

1 Рукав резиновый Этиленпропиленовый

каучук

EPDM DIN EN

2430

2 Пресс-гильза Сталь нержавеющая AISI301 07Х16Н6 /

DIN

1.4310

3 Оплетка Проволока из

нержавеющей стали

4 Накидная гайка Сталь нержавеющая

5 Ниппель (штуцер) Латунь CW614N EN 12164

6 Прокладки Этиленпропиленовый

каучук

EPDM DIN EN

2430

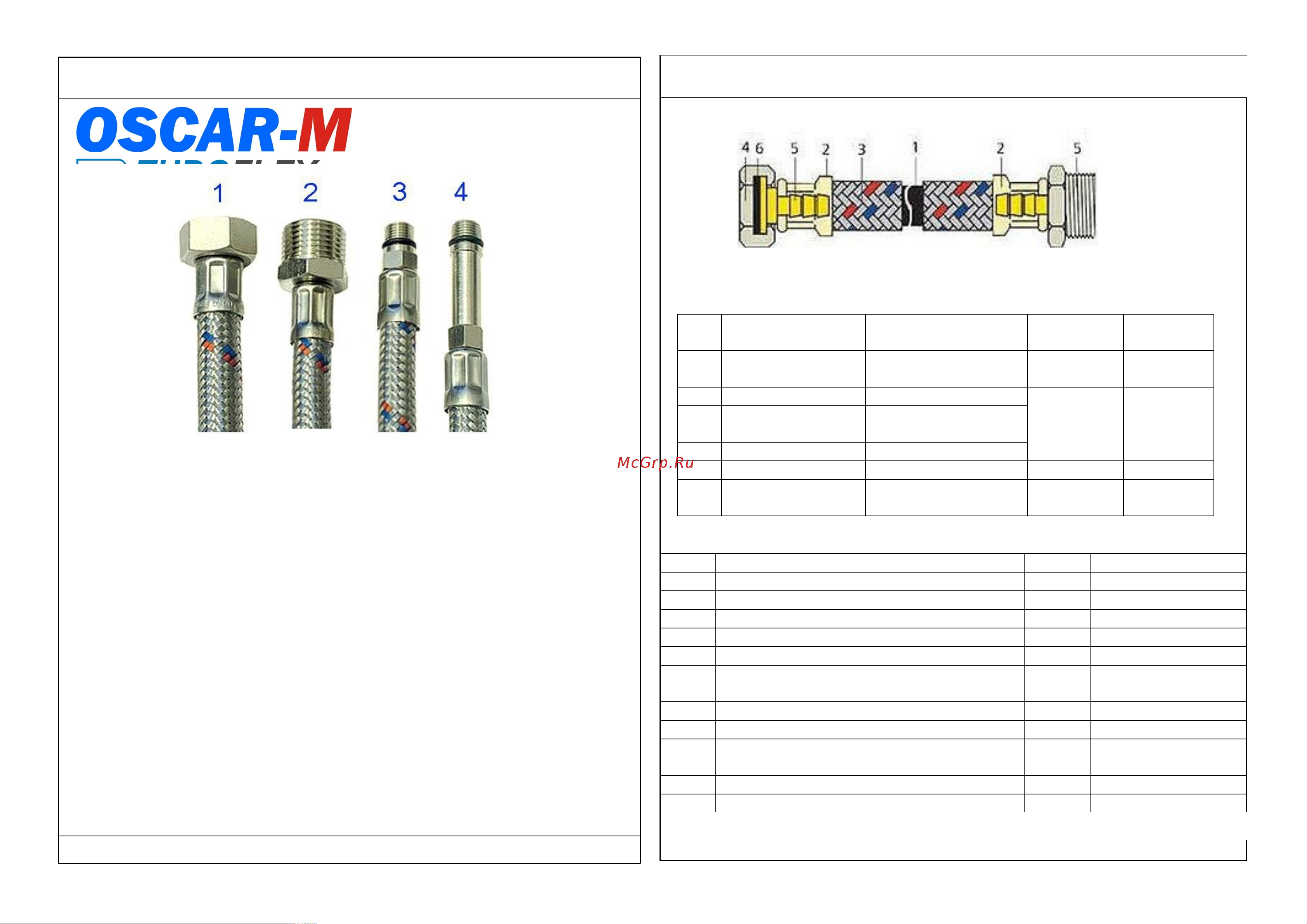

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Конструкция и материалы

3.Технические характеристики

№ Характеристика Ед.изм. Значение

1 Рабочее давление бар 10

2 Максимальное давление бар 20

3 Диапазон температур рабочей среды ºС +1÷+95

4 Внутренний диаметр резинового рукава мм 8,5±0,5

5 Наружный диаметр резинового рукава мм 12,5±0,5

6 Расход через подводку при перепаде

давлений 300КПа

л/мин 40

7 Минимально допустимый радиус изгиба мм 65

8 Внутренний диаметр ниппеля мм 6,2

9 Максимальный момент затяжки накидной

гайки и концевого штуцера

Нм 0,4

10 Средний полный срок службы лет 10

11 Рабочая среда Вода; 50% растворы

гликолей

ТЕХНИЧЕСКИЙ ПАСПОРТ

ИЗДЕЛИЯ

ПОДВОДКА ГИБКАЯ

ДЛЯ ВОДЫ

1.Назначение и область применения.

Гибкая подводка служит для присоединения к трубопроводам приборов

водоснабжения, отопительного и сантехнического оборудования и бытовых

приборов, использующих воду.

Подводки со штуцером М10 служат для непосредственного присоединения к

смесителям.

Использовать гибкую подводку вместо участков постоянно

действующих проточных трубопроводов не допускается.

2. Номенклатура

1 – подводка с накидными гайками 1/2 "(внутр.-внутр.);

2 – подводка с накидной гайкой 1/2" и штуцером с дюймовой

резьбой 1/2" (внутр.-нар.);

3 - подводка с накидной гайкой 1/2" и штуцером с метрической

резьбой М10х18 (внутр.-нар.);;

4 - подводка с накидной гайкой 1/2" и штуцером с метрической

резьбой М10х35(внутр.-нар.);.
