2.4 Общий вид насоса представлен на рис.1

Внимание! Внешний вид насоса может незначительно отличать-

ся от представленного на рисунке. Это связано с его дальнейшим

техническим совершенствованием. Изготовитель оставляет за

собой право вносить изменения в конструкцию и комплектацию

насоса без предварительного уведомления пользователей, с це-

лью повышения потребительских качеств товара.

2.5 Двигатель и насос расположены в пластиковом корпусе (рис.1

поз.2). Насос приводится в действие асинхронным двигателем пере-

менного тока. Подключение насоса к сети осуществляется кабелем

питания (рис.1 поз.1) со штепсельной вилкой с заземляющим контак-

том. Насос начинает работу при подключении к сети питания.

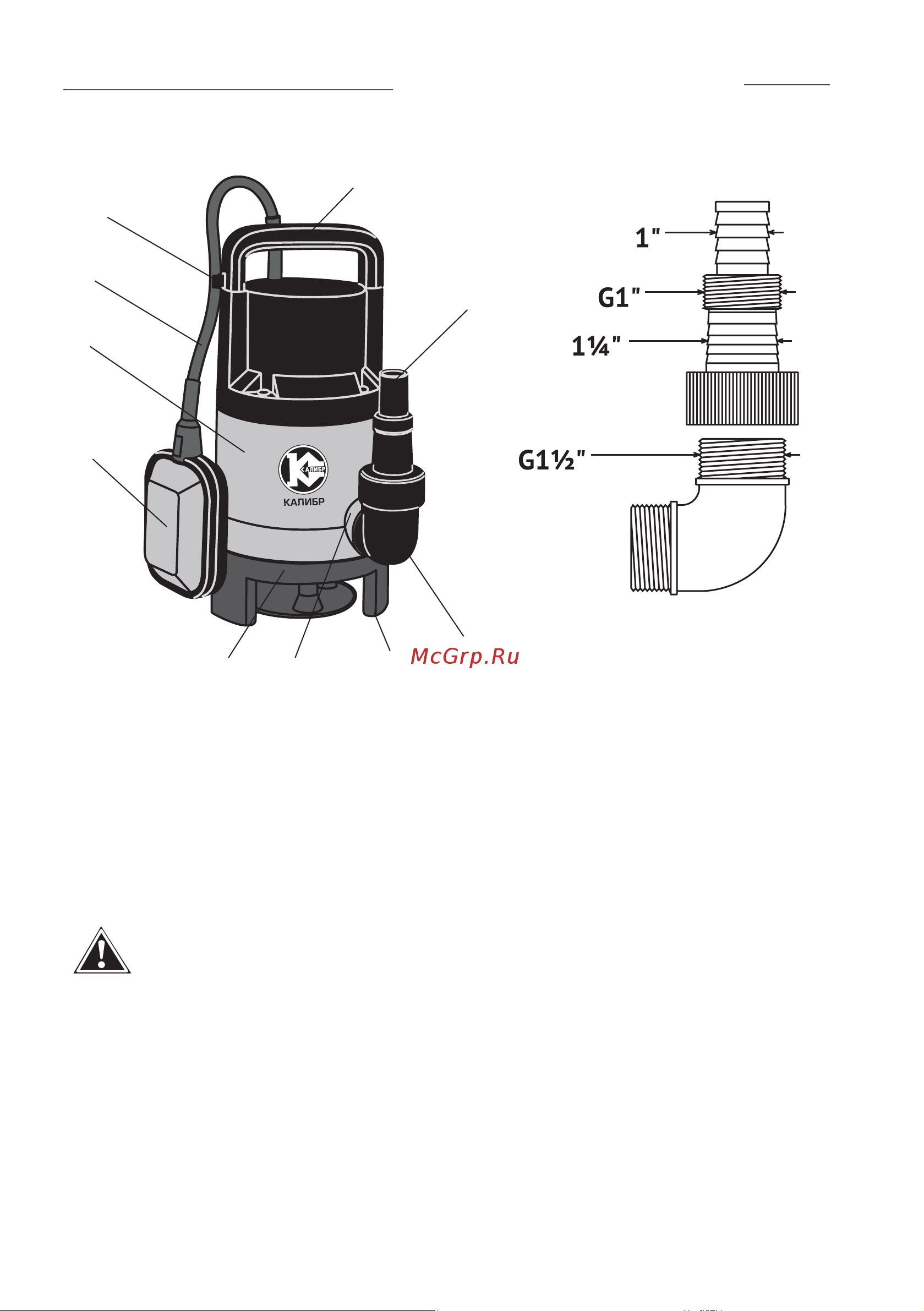

рис. 1

1 – поплавковый выключатель; 2 - корпус насоса;

3 – кабель поплавкового выключателя;

4 - регулятор высоты поплавкового выключателя;

5 – ручка для переноса; 6 – штуцер выходной;

7 – патрубок угловой; 8 - ножка; 9 - патрубок выходной;

10 - корпус нагнетателя.
