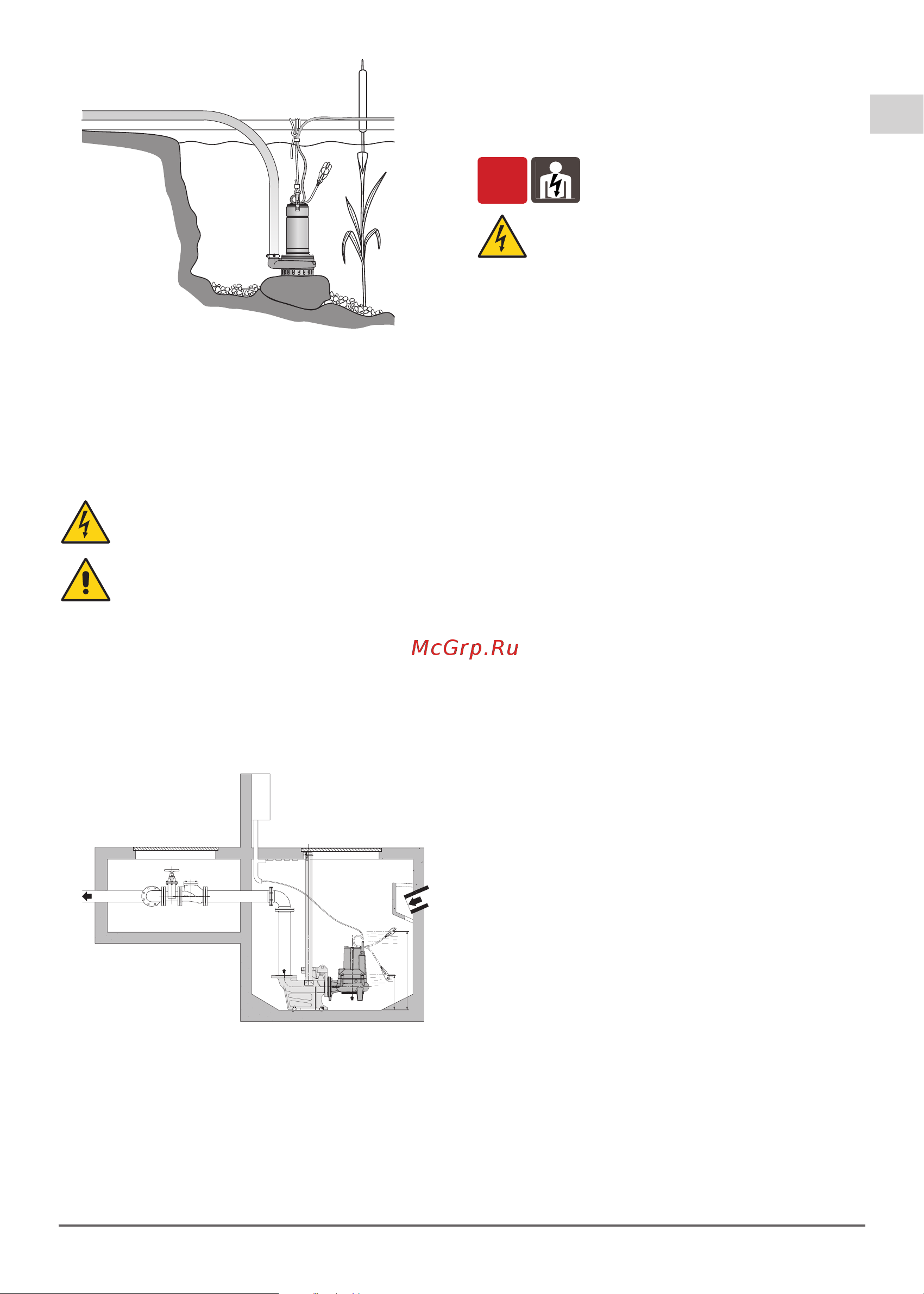

6.6. Installazione trasportabile
Per evitare un precoce deterioramento della pompa,
nel caso d’impiego su stagno o fiume, montare la
pompa su una base piana sollevata dal fondo per non
aspirare sabbia o ghiaia.
Se si usa un tubo di mandata flessibile o in plastica è
necessaria una fune per abbassare, ancorare e
sollevare la pompa.
Fissare sempre una fune o catena di sicurezza, di
materiale non deperibile, alla pompa.
Non usare mai il cavo elettrico per
sostenere la pompa.
Per evitare il rischio di lesioni meccaniche od
elettriche tutte le pompe portatili devono essere
scollegate in modo sicuro dall’alimentazione
elettrica prima della loro rilocazione (cambio di
posto).
Fissare il cavo di alimentazione al tubo di mandata o
alla fune di sicurezza con fascette.
Lasciare allentato il cavo elettrico per evitare tensioni
causate dalle dilatazioni del tubo sotto carico.
6.7. Installazione con scivolo di accoppiamento
GMC 50-65, GMV 50-65, GQV
Il sistema di accoppiamento automatico consente
lavori di ispezione rapidi e razionali.
Il piede di accoppiamento viene fissato sul fondo del
pozzetto assieme alla tubazione di mandata; due tubi
di guida lo collegano alla staffa di ancoraggio fissata
al bordo della botola.
La pompa viene calata lungo i tubi di guida fino a
raggiungere la posizione esatta per l’accoppiamento; la
tenuta risulterà perfetta grazie al peso stesso della pompa.
Questa operazione può essere ripetuta innumerevoli
volte e facilita particolarmente i lavori di controllo e di
ispezione; la pompa viene semplicemente estratta
dal pozzetto con una catena (anche in caso di
impianto allagato).
6.8 Collegamento elettrico
Il collegamento elettrico deve essere eseguito da
un elettricista qualifi
cato nel rispetto delle
prescrizioni
locali.
Seguire le norme di sicurezza.
Eseguire sempre il collegamento a terra della
pompa, anche con tubo di mandata non metallico.
Verificare che la frequenza e la tensione di rete
corrispondano a quelle indicate in targa.
Per l’uso in una piscina (solamente quando
all’interno non vi sono persone), vasche da giardino
o posti similari, nel circuito di alimentazione deve
essere installato un interruttore differenziale con
una corrente residua
(I∆N) ≤ 30 mA.
Installare un dispositivo per la onnipolare
disinserzione dalla rete (interruttore per scollegare
la pompa dall’alimentazione) con una distanza di
apertura dei contatti di almeno 3 mm.
Nel caso di prolunghe assicurarsi che il cavo sia di
adeguata sezione per evitare cadute di tensione e
che la giunzione rimanga all’asciutto.
6.8
.1. Pompe monofasi
Sono fornite con condensatore e termoprotettore
incorporati, con cavo di alimentazione tipo H07RN-F,
con spina e con interruttore a galleggiante.
Collegare la spina ad una presa con conduttore di
protezione (terra). (vedi cap. “12.2 Schema
elettrico).
6.8
.2. Pompe monofasi GQG
Sono fornite con quadro di comando con protezione
termica e condensatori di avviamento, con cavo di
alimentazione tipo H07RN-F, senza spina e con
interruttore a galleggiante, eseguire il collegamento
elettrico (vedi cap. “12.2 Schema elettrico) seguendo
lo schema del quadro di comando.
6.8
.3. Pompe trifasi
GQR, GQN, GQS, GQV, GXC, GXV, GQG
Esecuzione senza spina.
Installare nel quadro di comando un adeguato
salvamotore con curva D come da corrente di targa.
Con le elettropompe trifasi, quando non é possibile
controllare a vista il livello dell’acqua, installare un
interruttore a galleggiante collegato al quadro di
comando per stabilire i livelli di arresto e di
avviamento automatico.
6.8
.4. Pompe trifasi GMC, GMV
Esecuzione senza spina.
Installare nel quadro di comando un adeguato
salvamotore con curva D come da corrente di targa.
Sono dotate di 2
ter
moprotettori
collegati in serie ed
inseriti entro 2 fasi diverse.
I ter
moprotettori
, nei motori trifasi, proteggono dal
sovraccarico e non dalla marcia a motore bloccato.
Il quadro di comando deve prevedere quindi anche
idoneo relè termoamperometrico accoppiato al
contattore di comando.
(vedi cap. “12.2 Schema elettrico).
OFF
IT
GQ, GX, GM Rev. 7 - Istruzioni originali Pagina 5 / 80
min 550 x 550
3.93.037/3
h
max
h
min
mm
h
min
h
max
h
min
h
max
205
220
220
245
265
265
410
425
425
450
470
470
GQR 10-10
GQR 10-12
GQR 10-14
GQR 10-16
GQR 10-18
GQR 10-20
mm
h
min
h
max
mm
mm
mm
3.93.004/1
GQR
GQS, GQV 50-9
GQS, GQV 50-10
515
530
260
275
GQS, GQV 50-11 555300
GQS, GQV 50-13 575320
320 575GQS, GQV 50-15
GMC 50...
GMV 50...
500
500
180
180
GMC 50-65.. 505185
GMC 50-65.. 505185
mm
h
min
h
max
225
240
240
265
285
315
330
330
355
375
h
max
h
min
min 300 x 250
3.93.037/3
GQRM 10-10 GF
GQRM 10-12 GF
GQRM 10-14 GF
GQRM 10-16 GF
GQRM 10-18 GF
GXV(M) 40-7
GXV(M) 40-8
508
533
248
273
GXV(M) 40-9 533 273
GXC(M) 40-10
GXC(M) 40-13
508
533
248
273
M
1
4.67.380
h
max
h
min
h
max
h
min
On
Off
540
220
IST GQ_GX_GM_06_2020R7_MXS 11_03con gall 17/06/20 10:52 Pagina 5
