6. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Все электрические соединения должно выполняться квалифицированными электриками.

Частота и напряжение сети должны соответствовать значениям, указанным на табличке насоса.

ВНИМАНИЕ: перед открытием электронасоса следует отключить электропитание.

Имеется возможность доступа к соединениям посредством откручивания винтов, крепящих крышку к

корпусу двигателя в вариантах Compatta 1-1.5-2-3-22-32-4-5-6, Alpha 1-1.5-2-3-22-32-4-5, Alpha V 2-3-4-5-

6, AM-T40/2/110C.218-219, GRIX 100 M-T, а для вариантов Compatta 5M-6T, Alpha 5M-6T, Alpha V 5M-6T, AM-

T50/2/110C.225-226 и GM-T32/2/110C.149-150 рекомендуется обращаться в специализированную мастерскую.

- При работе с электрическими соединения использовать электрические схемы.

- В трехфазных двигателях следует контролировать направление вращения рабочего колеса (см. раздел

“Направление вращения”).

- Запрещается включать насос после сбоя в работе, не найдя и не устранив причину этого сбоя.

- Во избежание попадания воды в насос, при установке кабеля на место использовать новый прижим (уплотнение)

и следите за правильным зажимом.

Все электрические соединения должны быть защищены от влаги и все стыки должны быть герметичными при

погружении в жидкость.

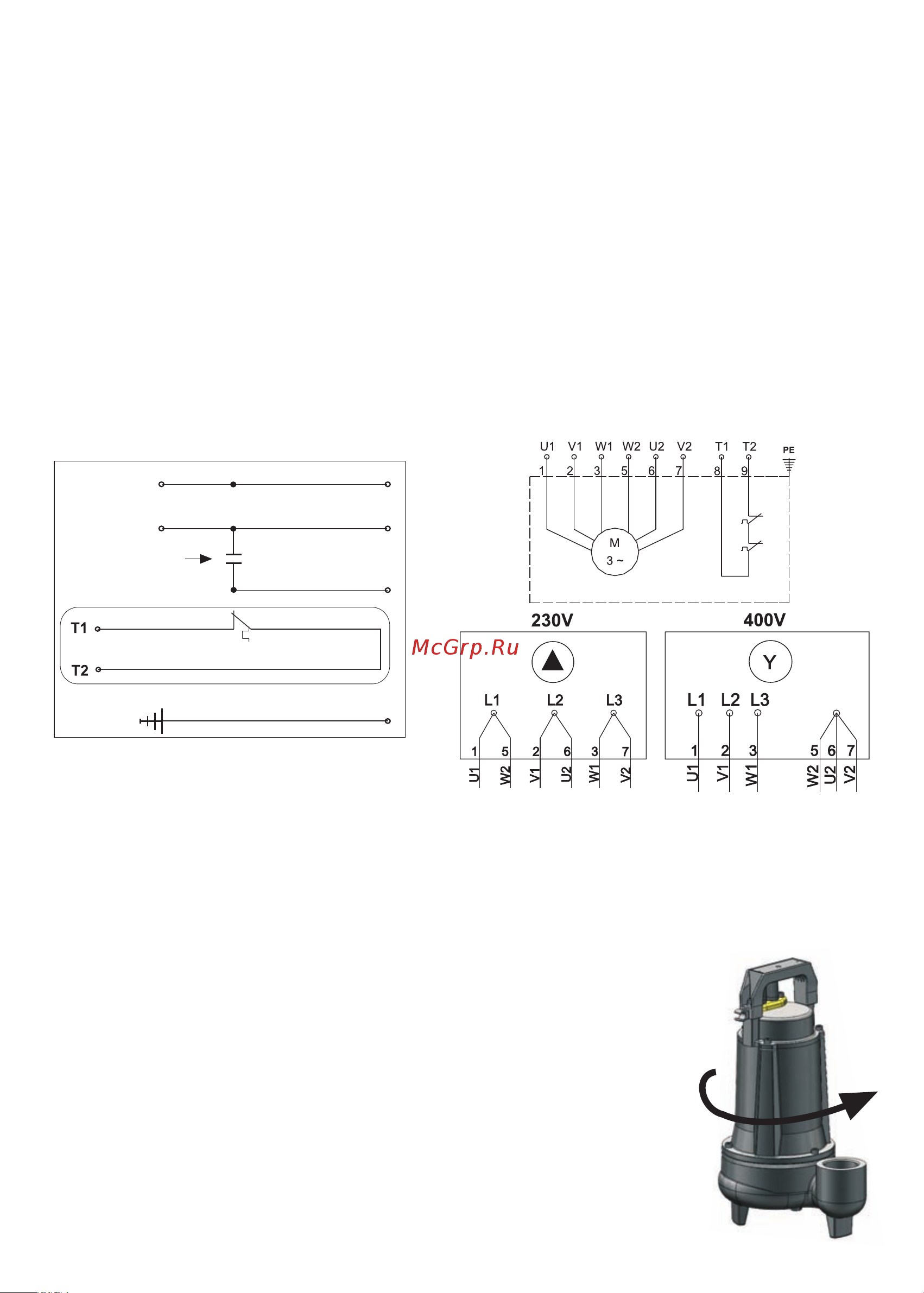

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Защита двигателя Т1-Т2

В вариантах GM-GT32/2/110C.149-150, Compatta 5M-6T, Alpha 5M-6T и Alpha V 5M-6T в обмотках имеются

термодатчики Т1-Т2 (должны подсоединяться к пульту управления с соответствующими модулями защиты),

которые своевременно сигнализируют и выключают насос при перегреве двигателя. Обычно, это устройство

устанавливается в положении “нормально закрыто” и при температуре 130°C открывается и прерывает

электропитание, снова закрываясь при температуре 75°C.

Для монофазных двигателей 230 В - 50 Гц

ЛИНИЯ 1

ЛИНИЯ 2

Для трехфазных двигателей 230/400 В - 50 Гц

Черный Черный (Общий)

Коричневый Коричневый (Общий)

Синий (Пуск)

Желто-зеленый

КОНДЕНСАТОР

ОБРАТНЫЙ УДАР

ПРИ ПУСКЕ

Направление вращения (только для трехфазных насосов)

После каждого нового соединения, отсутствия фазы или напряжения,

существует возможность, что фазы поменялись и следует проверить

направление вращения. Неправильное направление вращения ведет к

перегреву двигателя, сильной вибрации и значительному уменьшению

производительности насоса.

Для проверки направления вращения рабочего колеса следует слегка

наклонить насос и включить.

ВНИМАНИЕ: держаться на расстоянии от рабочего колеса при пуске насоса.

Обращайте внимание на пусковой контрудар; он может быть опасным.

Если при пуске насос дает обратный удар против часовой стрелки (смотря

сверху), соединение правильное; в противном случае, необходимо отключить

электропитание и поменять соединения двух фаз.

Смотря снизу (со стороны всасывающего отверстия) рабочее колесо

вращается против часовой стрелки.
