Пользуясь таблицей 2, рассчитываем потери на трение в трубопроводе:

Нр = (Н3 + S) x Khp = (30 м + 20 м) х (4,6 м : 100 м) =50 м х 0,046 = 2,3 м.

Таким образом, рассчитанный общий напор будет равен:

Нmах = K + Нгео + Нр = 30 м + 19 м + 2,3 м = 51,3 ≈ 51 м.

Выбирая на графике расходно-напорных характеристик величину напора

51 м, находим, что точка пересечения линии напора и характеристики насоса

«ВОДОМЕТ 3ДК» 45/85 соответствует расходу 27 л/мин, следовательно, эта

модель, а также модели с характеристиками выше 45/85 обеспечат требуемые

параметры системы водоснабжения. Эти насосы обеспечат три (душ, раковину

и унитаз) одновременно работающие точки водоразбора при давлении 3 бар.

При этом расход не превысит дебит скважины - 4 куб. м в час (66,7 л/мин).

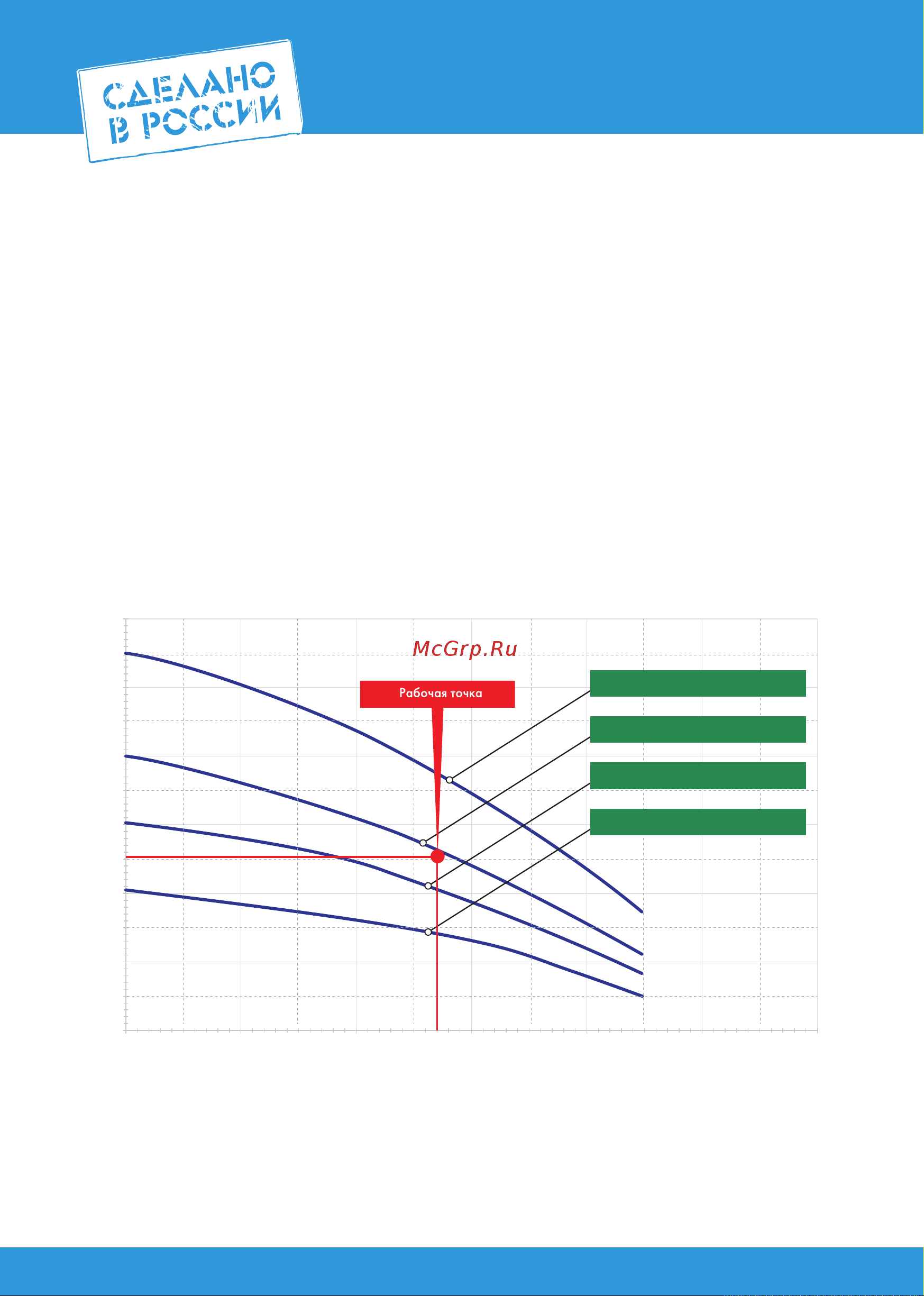

График расходно-напорных характеристик

При использовании насоса в системе автоматического водоснабжения

необходимо обеспечить минимальное количество включений в единицу

времени (не более 20 включений в час) посредством правильного подбора

объёма гидроаккумулятора.

100

120

0 10 20 30 40 50 60

Напор, м

Расход, л/мин

«ВОДОМЕТ 3ДК» 45/110

«ВОДОМЕТ 3ДК» 45/85

«ВОДОМЕТ 3ДК» 45/60

«ВОДОМЕТ 3ДК» 45/42
