- 14 -

КОЛИЧЕСТВО МАСЛА В МАСЛОСБОРНИКЕ

СЕРИЯ КОЛИЧЕСТВО МАСЛА

AM-T 40/2/110 С. 218-219 0,15 кг

AM-T 50/2/110 С. 225-226 0,27 кг

GM-T 32/2/110 С. 149-150 0,45 кг

GRIX 100 0,40 кг

44

34

10

43

37

1

2

4

5

3

8

6

7

24

18

23

25

26

21 20

28

35

10

10

33

31

30

32

13

12

9

29

22

14

16

15

17

19

19

27

35

38

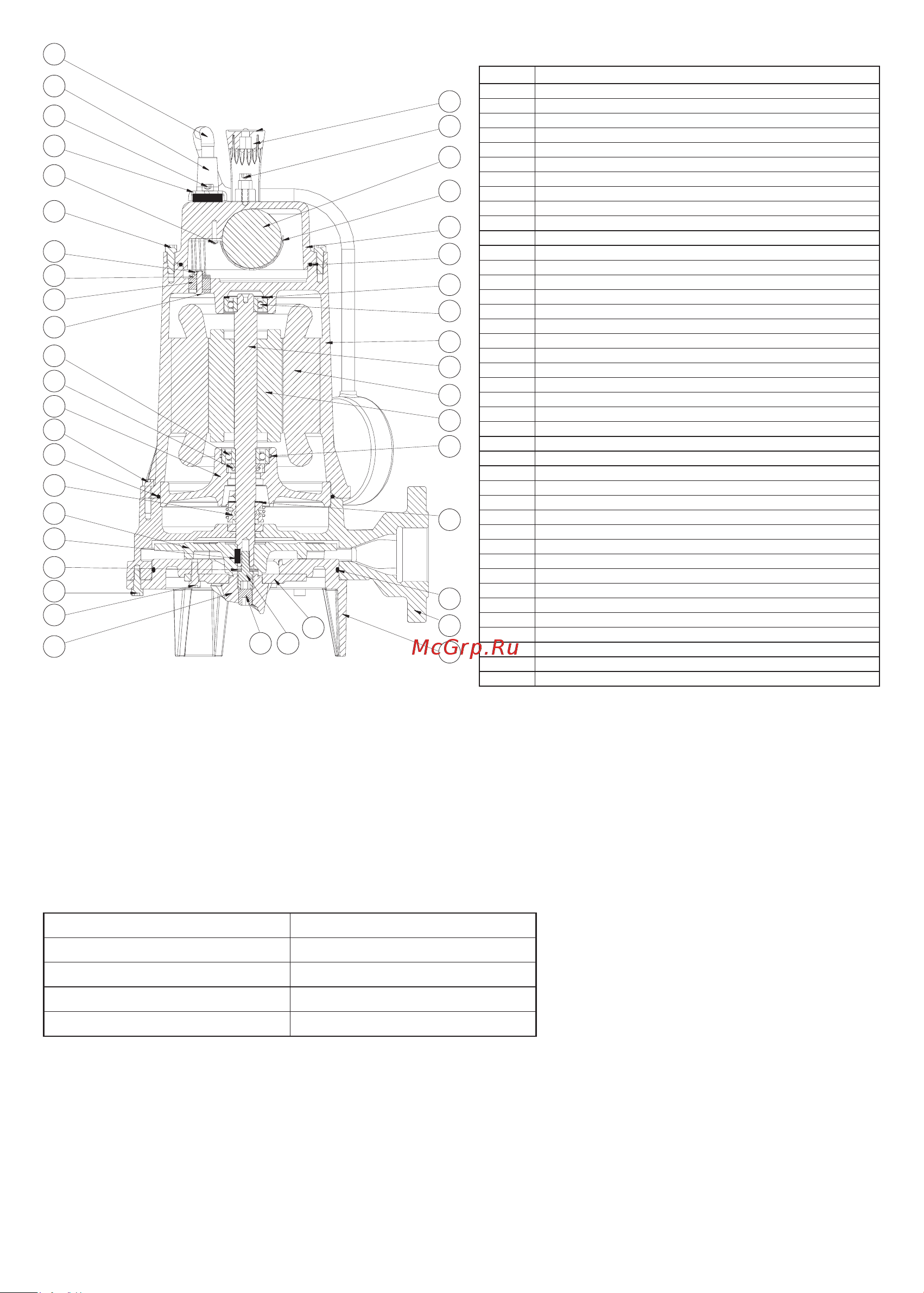

GRIX 100

Перечень запасных частей

ПОЗ. ОПИСАНИЕ

1 КРЫШКА ДВИГАТЕЛЯ

2 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

3 КОРПУС ДВИГАТЕЛЯ

4 КОМПЕНСАЦИОННОЕ КОЛЬЦО

5 ВЕРХНИЙ ПОДШИПНИК

6 СТАТОР

7 РОТОР

8 ВАЛ ДВИГАТЕЛЯ

9 ПРОМЕЖУТОЧНЫЙ ФЛАНЕЦ

10 ВИНТ КОНИЧ. ГОЛ. UNI 5931

12 МАНЖЕТНОЕ УПЛОТНЕНИЕ

13 НИЖНИЙ ПОДШИПНИК

14 МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ

15 ШПОНКА

16 РАБОЧЕЕ КОЛЕСО С ИЗМЕЛЬЧИТЕЛЕМ

17 ШАЙБА

18

ШАЙБА

19 ВИНТ КОНИЧ. ГОЛ. UNI 5931

20 ВИНТ КОНИЧ.

21 ВИНТ КОНИЧ. ГОЛ. 5923

22 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

23 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

24 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

25 КОРПУС НАСОСА

26 ОПОРНЫЙ ТРЕНОЖНИК

27 ИЗМЕЛЬЧИТЕЛЬ, ВРАЩАЮЩАЯСЯ ЧАСТЬ

28 ИЗМЕЛЬЧИТЕЛЬ, НЕПОДВИЖНАЯ ЧАСТЬ

29 ВИНТ КОНИЧ. ГОЛ. UNI 5931

30 РЕЗИНОВЫЙ РАЗДЕЛИТЕЛЬ

31 ШАЙБА ДЛЯ ПРОХОДА КАБЕЛЯ

32 ВИНТ ДЛЯ ПРОХОДА КАБЕЛЯ

33 РЕЗИНОВЫЙ РАЗДЕЛИТЕЛЬ

34 MANICO NAILON CARICATO COD. 258

35 ДВОЙНОЕ ПРОХОДНОЕ УСТРОЙСТВО ДЛЯ КАБЕЛЯ

36 ПРИЖИМ ДЛЯ КАБЕЛЯ

37 ХОМУТ ДЛЯ КРЕПЛЕНИЯ КОНДЕНСАТОРА

38 ВИНТ КОНИЧ. ГОЛ. UNI 7687

39 БЕЛЫЕ КОЛПАЧКИ ДЛЯ ВЫВОДОВ

40 СИНИЕ КОЛПАЧКИ ДЛЯ ВЫВОДОВ

43 КОНДЕНСАТОР

44 КАБЕЛЬ H07RN8F
