Руководство по монтажу и эксплуатации. Погружной скважинный насос серии MINI ECO

6 Устройство и работа насоса

Общее устройство насоса показано на рисунке 1.

Насос состоит из электродвигателя (поз. 1) и много-

ступенчатой проточной части (поз. 2). Корпус насоса

изготовлен из нержавеющей стали. Проточная часть —

центробежного типа.

Рабочие колеса — «плавающие», выполнены из

высокопрочного, износоустойчивого материала (POM),

обеспечивают продолжительный срок службы проточ-

ной части и уменьшают вероятность заклинивания при

перекачивании воды с механическими примесями.

Электродвигатель - однофазный, маслонаполнен-

ный, со встроенным конденсатором, термозащитой и

электрокабелем с вилкой. Термозащита срабатывает

при перегрузке насоса. После достаточного охлажде-

ния (примерно 30 минут) электродвигатель включается

автоматически.

На выходном латунном патрубке насоса (поз. 4)

расположены проушины (поз. 5) для крепления троса.

Насос оборудован встроенным обратным клапаном.

На корпус насоса нанесен серийный номер, первые

четыре цифры которого обозначают год и месяц его

изготовления (ГГММ...).

Вода поступает в насос через фильтрующую

решетку (поз. 3), расположенную в средней части

насоса. Ступени насоса (рабочие колеса) последова-

тельно размещены на валу. При прохождении потока

жидкости через ряд ступеней, его давление увеличивается, причем общий создавае-

мый напор будет равен сумме напоров, создаваемых каждой ступенью.

Впоследствии жидкость, прошедшая все рабочие ступени насоса, выходит из

выходного патрубка и далее поступает в напорную линию трубопровода.

7 Меры безопасности

• Насос должен использоваться только по своему прямому назначению в соответ-

ствии с техническими характеристиками и указаниями, приведёнными в соответ-

ствующих разделах данного Руководства.

• Запрещается перекачивать насосом горючие, легковоспламеняющиеся, взрывоо-

пасные, химически агрессивные жидкости и вещества.

• Монтаж, ввод в эксплуатацию, техническое обслуживание, поиск и устранение

неисправностей должны осуществляться квалифицированным персоналом

в строгом соответствии с «Правилами устройства электроустановок» (ПУЭ) и

«Правилами техники безопасности при эксплуатации электроустановок потреби-

телей» (ПТБ).

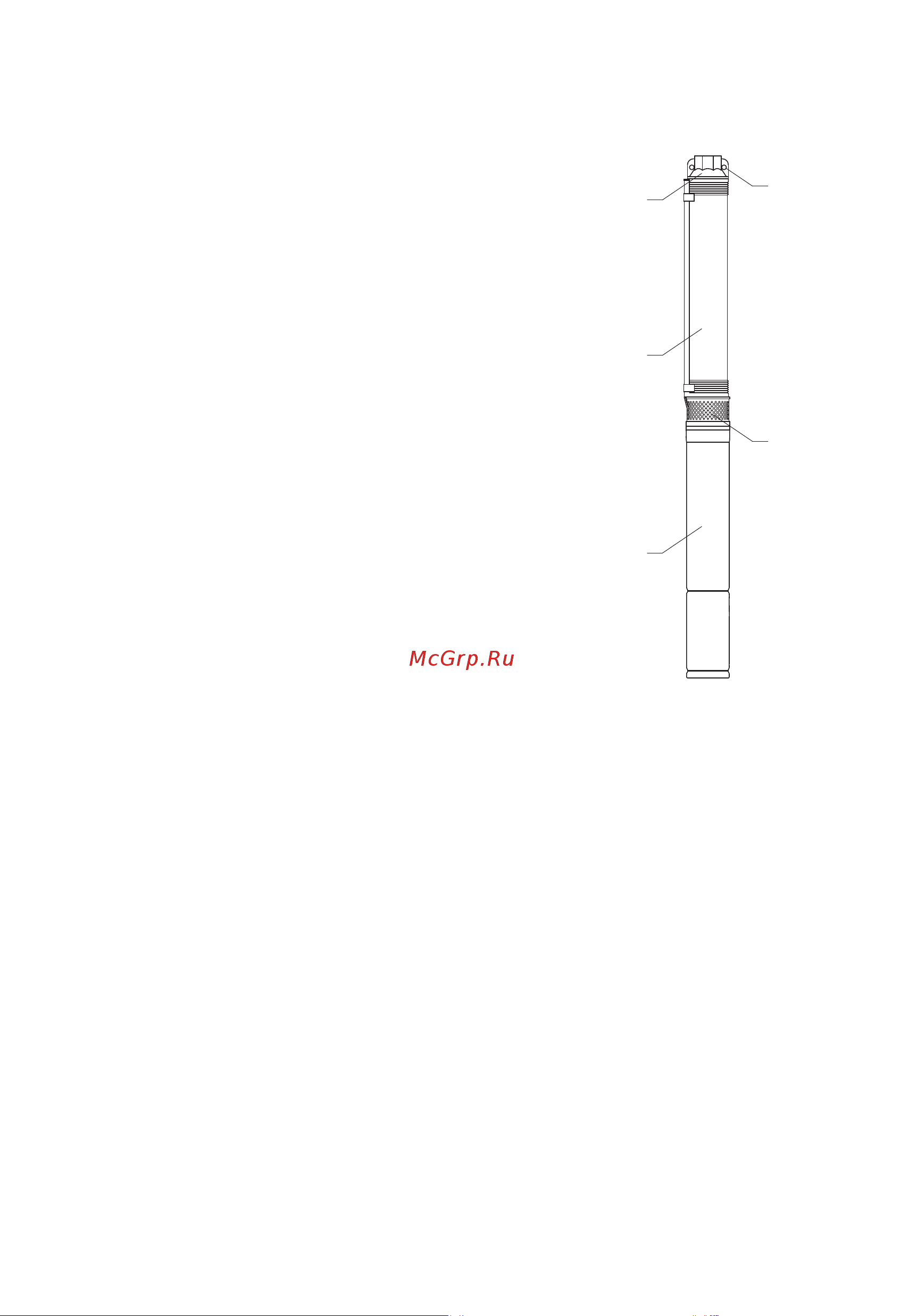

Рисунок 1 -

Устройство насоса
