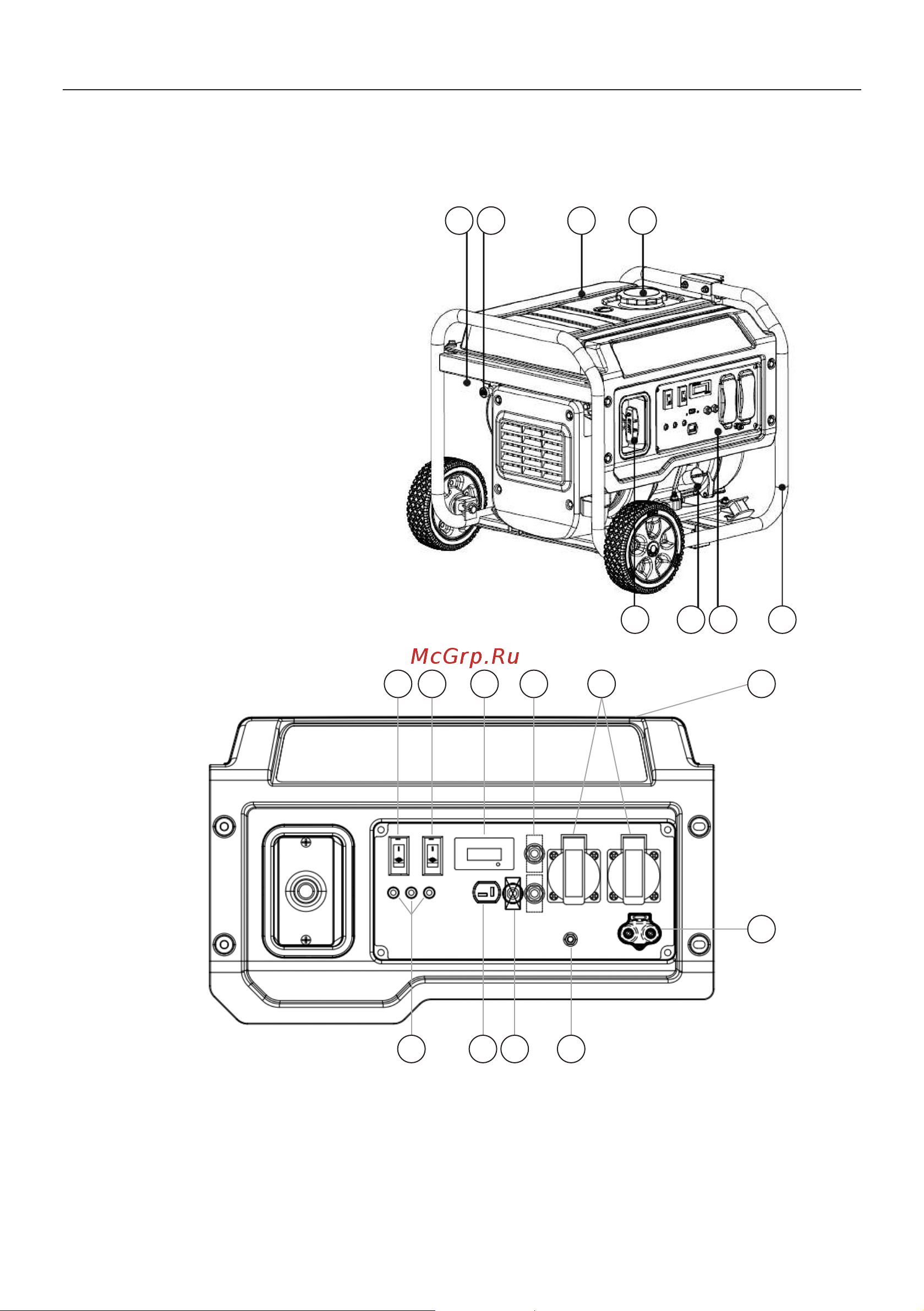

7. КОМПОНОВКА И ОРГАНЫ УПРАВЛЕНИЯ

ЭЛЕКТРОСТАНЦИИ

1. Выключатель двигателя

2. Выключатель экономичного режима

3. Индикаторы работы генератора

4. Счетчик моточасов

5. Выход постоянного тока 12 Вольт

6. Выход постоянного тока 5В USB

7. Автоматы защиты

8. Розетка переменного тока

9. Клемма для параллельного подключения

генератора

10. Клемма заземления

11. Топливный бак

2 1 4 3

5 8 7 6

1 2 4

5 6

7 8

9

3 10

11

1. Воздушная заслонка

2. Топливный кран

3. Крышка топливного бака

4. Топливный бак

5. Ручной стартер

6. Крышка маслозаливной горловины

со щупом

7. Панель управления

8. Рама

••
