ИНСТРУКЦИЯ ПО МОНТАЖУ
Полимерные штыревые изоляторы ПШИ-20, ПШИ-20Б
1. Назначение и область применения.
• Полимерные штыревые изоляторы ПШИ-20, ПШИ-20Б предназначены для изоляции и
крепления проводов на воздушных линиях электропередач и в распределительных устройствах
электростанций и подстанций переменного тока напряжением 6-20 кВ
, частотой 50 Гц при
температуре окружающего воздуха от плюс 50 до минус 60.
2. Основные технические характеристики.
• Основные технические характеристики полимерного штыревого изолятора ПШИ-20, ПШИ-
20Б указаны в таблице 1.
Позиция
Допустимая
степень
загрязнения,
20 кВ
Длина
пути
утечки, мм
Выдерживаемое
напряжение
полного
грозового
импульса, кВ
Выдерживаемое
напряжение
в изоляционной
среде, кВ
Масса
, кг
ПШИ-20
2
480
125
160
0,96
ПШИ-20Б
2
390
125
160
0,6
Таблица 1.

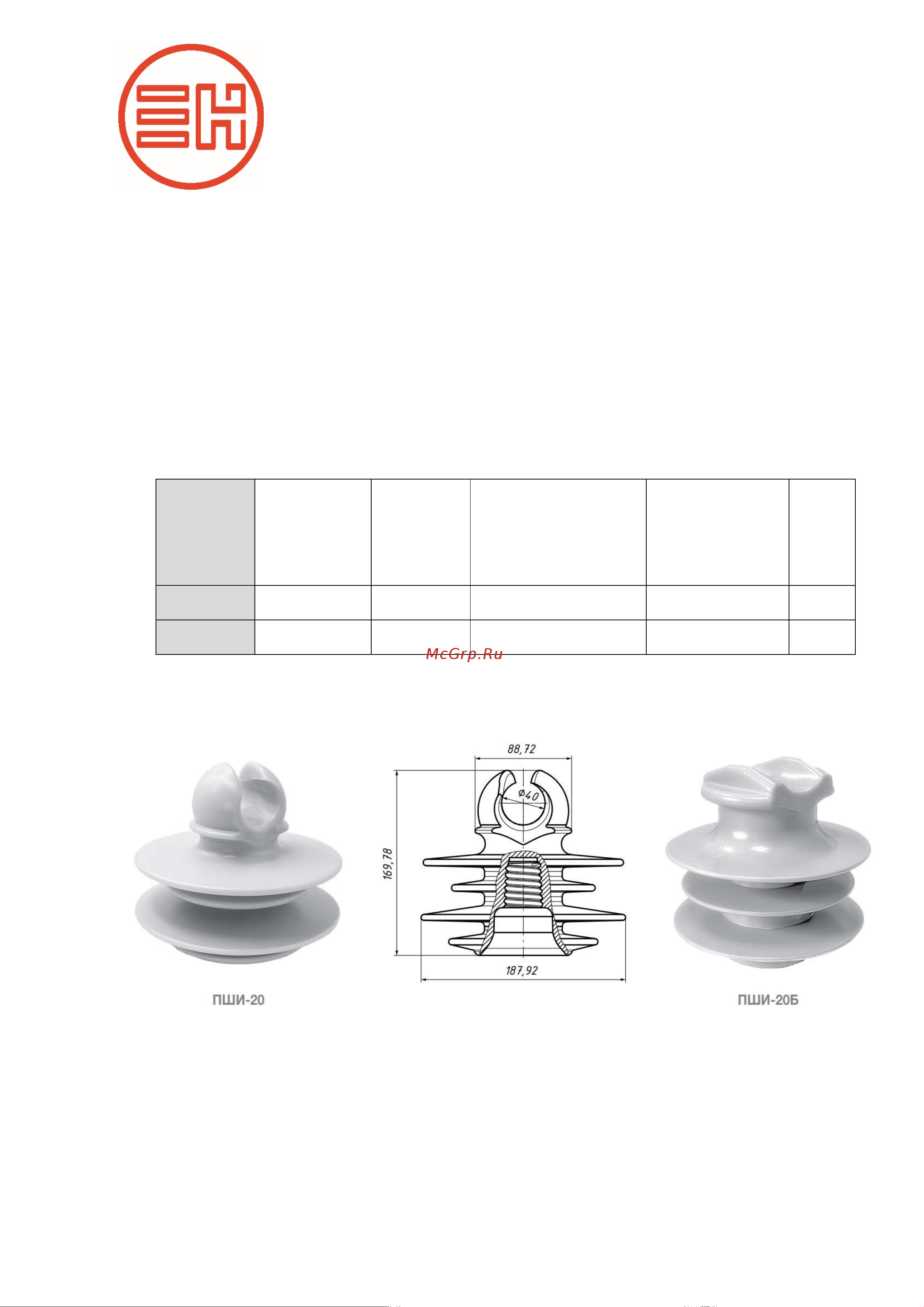

• Внешний вид полимерных изоляторов представлен на рисунке 1.
Рис. 1. Внешний вид полимерного штыревого изолятора ПШИ-20, ПШИ 20Б.
• Для крепления изолятора на штыре необходимо использовать колпачки К 6, К 7, К 9, КП 22.
•
Изоляторы ПШИ-20, ПШИ-20Б являются необслуживаемыми изделиями. Ремонт изоляторов
не предусмотрен.
3. Подготовка изделия к работе
• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,
отбитых краёв, трещин и деформаций.
