Ред. 6
10
4. УСТРОЙСТВО БЕНЗОПИЛЫ

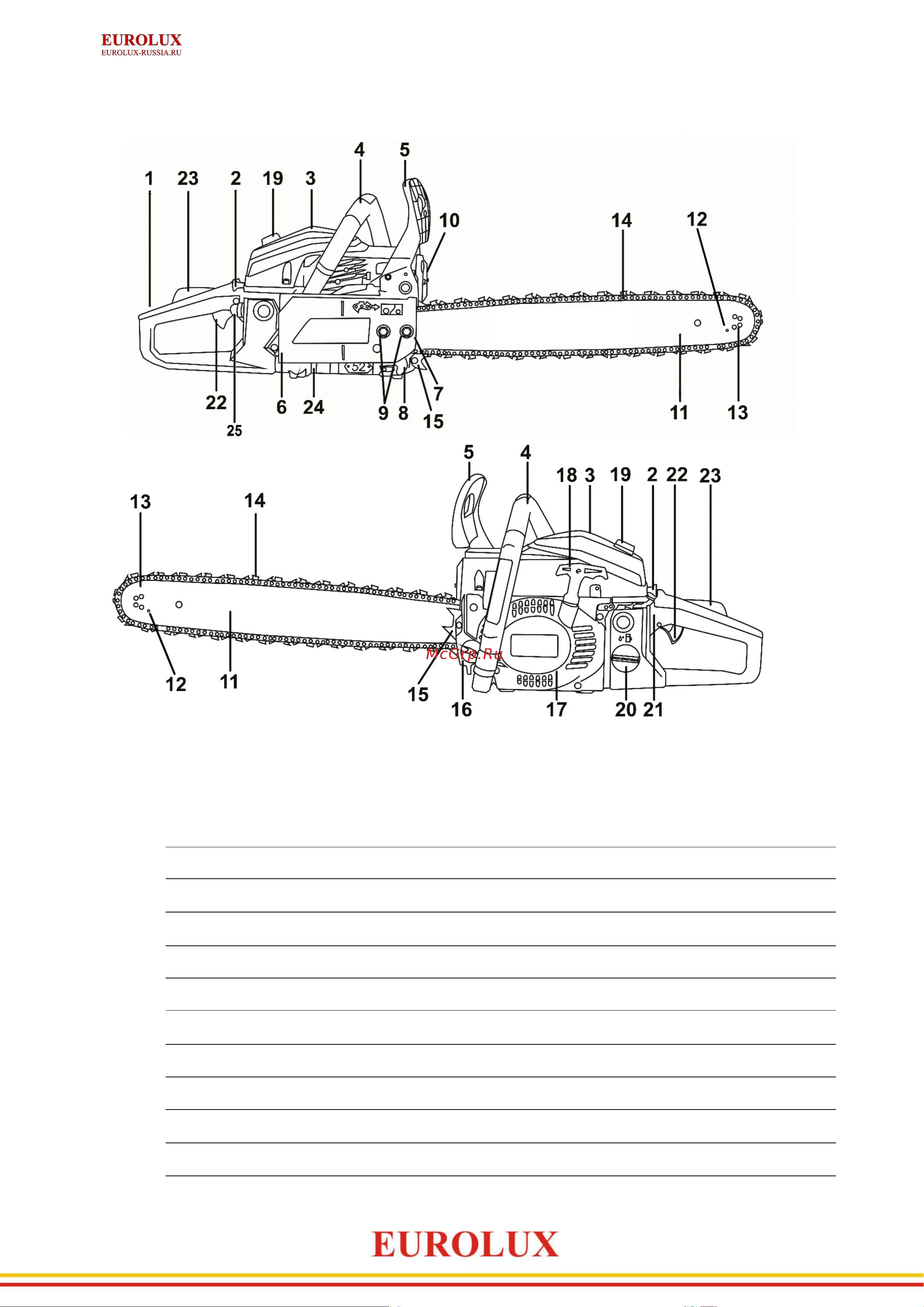

Рис. 1. Общий вид
1
Задняя ручка
13
Ведомая звездочка
2
Рычаг воздушной заслонки
14
Пильная цепь
3
Корпус
воздушного фильтра 15
Зубчатый упор
4
Передняя ручка
16
Горловина масляного бака
5
Тормоз цепи для мгновенной
остановки в аварийных случаях
17
Крышка
стартера
6
Прижимная крышка шины
18
Ручка стартера
7
Винт регулировки натяжения цепи
19
Винт
корпуса воздушного фильтра
8
Уловитель цепи предотвращает травмы
при соскальзывании и при обрыве цепи
20
Горловина топливного бака
9
Крепежные винты пильной
шины
21
Выключатель зажигания для остановки пилы
10
Глушитель для отвода выхлопных газов и
снижения шума двигателя
22
Курок
газа
11
Шина
23
Блокировка курка предотвращает случайное
нажатие
12
Отверстие для смазки ведомой
звездочки 24
Регулятор масляного насоса
