5. Монтаж

5.1. Установка проходных угловых элементов

Штуцер для коллектора монтируется

через углы при помощи ключа ШГ №12

Рис.1

Рис.2

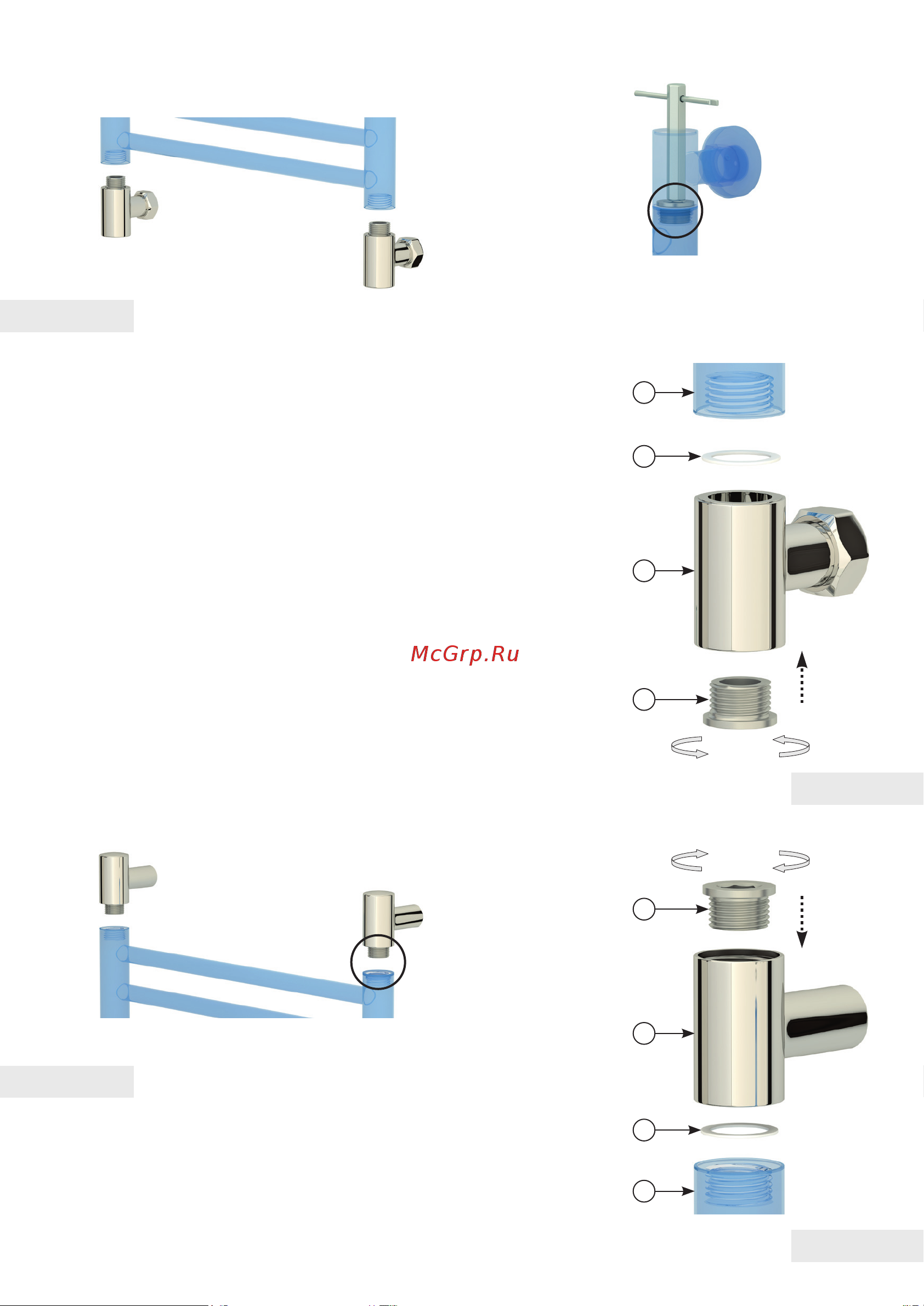

Монтаж угловых элементов Рис. 2, 4

1) Коллектор

2) Прокладка фторопластовая для коллектора

3) Угол проходной

4) Штуцер для коллектора

5) Угол глухой

Рис.4

5.1.1. Установить проходные углы на коллектор в зависимости от

необходимого варианта монтажа, используя фторопластовые прокладки,

штуцер для коллектора и ключ ШГ №12 (рис. 1, 2).

ВНИМАНИЕ! Штуцер не затягивать по резьбе до упора для обеспечения

вращения углов вокруг своей оси.

Рис.3

5.1.2. Установить глухие углы на коллектор, используя фторопласто-

вые прокладки, штуцер для коллектора и ключ ШГ №12 (рис. 3, 4).

ВНИМАНИЕ! Штуцер не затягивать по резьбе до упора для обеспечения

вращения углов вокруг своей оси.

5.2. Установка глухих угловых элементов
