1. Общие положения
1.1. Полотенцесушитель бытовой предназначен для использования в системе горячего водоснабжения
(ГВС) для сушки текстильных изделий, а также для обогрева ванных, душевых, туалетных комнат
и других помещений.
1.2. Изделие изготавливается в соответствии с требованиями ТУ 25.99.29-001-63502961-2017, конструкторской
документации, утвержденной в установленном порядке с соблюдением санитарно-эпидемиологических
требований.
2. Технические характеристики
2.1. Полотенцесушитель ТЕРМИНУС выполнен из высоколегированной коррозионностойкой нержавеющей стали.
При производстве полотенцесушителей ТЕРМИНУС используются трубы с круглым, квадратным,
прямоугольным и овальным сечением, которые изготавливаются методом лазерной сварки по европейскому
стандарту EN 10217-7.
2.3. Вид обработки - полировка, покраска.
2.4. Давление рабочее - до 9 атм.
2.5. Испытано под давлением 15 атм.
2.6. Температура теплоносителя - до 115° С
2.7. В изделиях с маркировкой «P+» применена технология внутренней защиты трубы «Inside protection», которая
препятствует контакту воды с металлом, что делает изделия менее уязвимыми для электрохимической коррозии.
3. Комплектация изделия
4. Транспортировка и хранение полотенцесушителя
4.1. Транспортировку полотенцесушителя в упакованном виде можно осуществлять
любым видом крытого транспорта при условиях соблюдения правил перевозки грузов, исключающих
механические повреждения изделия. Хранение полотенцесушителя допускается в закрытом сухом
помещении.
5. Правила монтажа и эксплуатации
5.1. Монтаж полотенцесушителя должен осуществляться только сертифицированными
специалистами-сантехниками, имеющими доступ к работе с инженерными сетями, в присутствии
представителя РЭУ с составлением Акта приемки и соблюдением «Правил и норм технической
эксплуатации жилищного фонда».
5.2. Монтаж полотенцесушителя к системе ГВС осуществляется параллельно
к основной магистрали.
5.3. Полотенцесушитель должен быть установлен с согласия жилищно-эксплуатационных служб
согласно СНиП 2.04.01-85 и правилам эксплуатации жилых помещений с последующим
испытанием и составлением Акта приемки выполненных работ.
5.4. Максимальное рабочее давление, на которое рассчитан полотенцесушитель - 9 атм.
Если рабочее давление в системе ГВС выше указанного, то следует предусмотреть
установку редуктора, ограничивающего давление до 9 атм.
5.5. Подключение полотенцесушителя к трубам системы горячего водоснабжения
осуществляется при помощи фитингов согласно Схеме 1, 2.
5.6. Полотенцесушитель навешивается на телескопические крепления, зафиксированные на стене согласно
схеме
*Диаметр шляпы самореза не больше 7,5 мм
5.7. Для сохранения полировки поверхности не рекомендуется применять абразивные
моющие средства.
5.8. Нагрузка на полотенцесушитель не должна превышать 5кг.
5.9. В соответствии с главой 1.7, 7.1, 7.2 ПУЭ и СНиП 3.05.06 все металлические приборы в ванных комнатах,
в том числе полотенцесушители, должны быть заземлены. Заземление полотенцесушителя должно
осуществляться сертифицированным специалистом.
6. Порядок установки
6 . Перекрыть подачу горячей воды в стояке с помощью предназначенных для этого вентилей..1
6.2. Демонтировать старую конструкцию и соединения, если они есть.
6 . Приложить полотенцесушитель к поверхности стены и наметить отверстия под крепления..3
6. . Просверлить отверстия в намеченных местах и установить в них дюбеля под крепеж (дюбеля 4
в комплектацию не входят).
6. . Зафиксировать телескопическое крепление с помощью крепежа.5
6 6. Навесить полотенцесушитель на крепления, закрепить винтами с помощью шестигранного ключа..
6.7. Проверить затяжку резьбовых соединений, наличие прокладок на соединениях.
7. Утилизация изделия
Изделие подвергается утилизации в соответствии с нормами, правилами и способами,
действующими в месте утилизации.

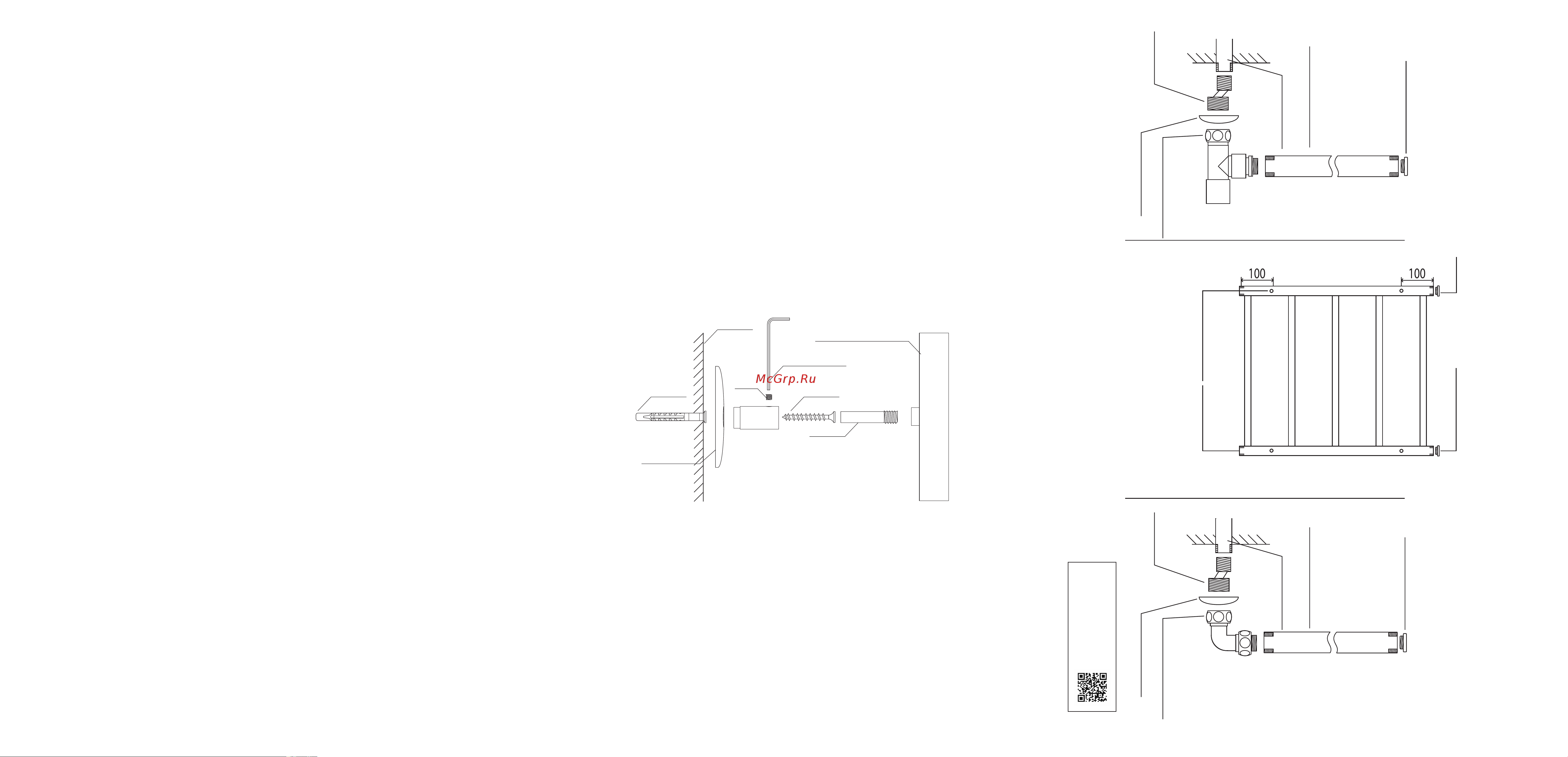

Схема 1. Нижнее подключение
Нижнее подключение 1.
Подключение вентилями
соединение
угловое
г/ш 3/4"х1/2"
Нижнее подключение 2.
Подключение уголками
заглушка
полотенцесушитель
магистраль ГВС
вентиль запорный
угловой
г/ш 3/4"x1/2"
эксцентрик
1/2"x3/4"
отражатель 3/4"
заглушка
крепление
телескопическое
заглушка
заглушка
с воздухоотводчиком*
полотенцесушитель
магистраль ГВС
эксцентрик
1/2"x3/4"
отражатель 3/4"
*Заглушки входят в комплектацию полотенцесушителя и уже установлены производителем на заводе.
Во избежание протечек заглушек не рекомендуется выкручивать и менять их при установке.
Заглушка с воздухоотодчиком (кран Маевского) и заглушка располагаются в верхней части полотенцесушителя.
внутренняя
резьба 1/2"
Схема монтажа изделия к стене с помощью телескопических креплений
3.1. Полотенцесушитель тип «Лесенка-Люкс»:
- вентиль круглый ¾"х ½" ГШ - 2 шт.
(для моделей с круглым вертикальным коллектором:
Версаль, Прованс, Астра, Европа, Кремона, Капри, Ватра,
Альба)
-вентиль квадратный ¾"х ½" ГШ - 2 шт.
(для моделей с квадратным вертикальным коллектором:
Латтэ,Тоскана, Грета, Палермо, Сицилия, Сорренто)
- эксцентрик 3/4"х1/2" - 2 шт.
- отражатель 3/4" - 2 шт.
- крепление телескопическое – 4 шт.
- заглушка – 1шт.
- заглушка с воздухоотводчиком (кран Маевского) – 1шт.
- паспорт – 1шт.
- упаковка – 1шт.
3.2. Полотенцесушитель тип «Лесенка-Стандарт»
3.2.1. «Лесенка-Стандарт»:
- крепление телескопическое – 4 шт.
- заглушка - 1 шт.
- заглушка с воздухоотводчиком (кран Маевского) – 1шт.
- паспорт – 1шт.
- упаковка – 1шт.
3.2.2 «Лесенка-Стандарт» с
маркировкой в наименовании У+:
-уголок со сгоном 3/4"х1/2 г/ш - 2 шт.
- крепление телескопическое – 4 шт.
- заглушка - 1 шт.
- заглушка с воздухоотводчиком (кран Маевского) – 1шт.
- паспорт – 1шт.
- упаковка – 1шт.
3.3. Полотенцесушитель тип «Лесенка-Эконом» с
боковым подключением:
- заглушка – 1шт.
- заглушка с воздухоотводчиком (кран Маевского) – 1 шт.
- крепление телескопическое – 2 шт.
- паспорт – 1 шт.
- упаковка – 1 шт.
3.4 Полотенцесушитель тип «Лесенка-Эконом» с нижним
подключением:
3.4.1. «Лесенка-Эконом» с нижним подключением:
- заглушка – 1шт.
- заглушка с воздухоотводчиком (кран Маевского) – 1шт.
- крепление телескопическое – 4 шт.
- паспорт – 1шт.
- упаковка – 1шт.
3.4.2. «Лесенка-Эконом» с нижним подключением
с маркировкой в наименовании У+:
-уголок со сгоном 3/4"х1/2 г/ш - 2 шт.- заглушка – 1шт.
- заглушка с воздухоотводчиком (кран Маевского) – 1шт.
- крепление телескопическое – 4 шт.
- паспорт – 1шт.
- упаковка – 1шт.
3.5. Полотенцесушитель тип «Фокстрот»/«Фокстрот-Лиана»:
- крепление телескопическое – 1 шт.
- паспорт – 1 шт.
- упаковка – 1 шт.
3.6. Полотенцесушитель тип «М-образный»/«П-образный»
- паспорт – 1 шт.
- упаковка – 1 шт.
3.7. Полотенцесушитель тип «М-образный с полкой»
- крепление телескопическое – 2 шт.
- паспорт – 1 шт.
- упаковка – 1 шт.
стена
шестигранник
дюбель
саморез*
гужон
втулка
отражатель
полотенцесушитель
Видеоинструкция
по монтажу
полотенцесушителя
