Ред. 24.1
29
4. Полотно шины
Каждые 8 часов работы переворачивайте полотно шины. Это
позволит равномерно распределять износ полотна. Держите паз
шины и отверстие для смазки в чистоте.
5. Воздушный фильтр
Перед каждым включением пилы проверяйте состояние
воздушного фильтра. Его чистота обеспечит равномерную работу
двигателя.
Открутите крепежную гайку и снимите крышку корпуса
воздушного фильтра.

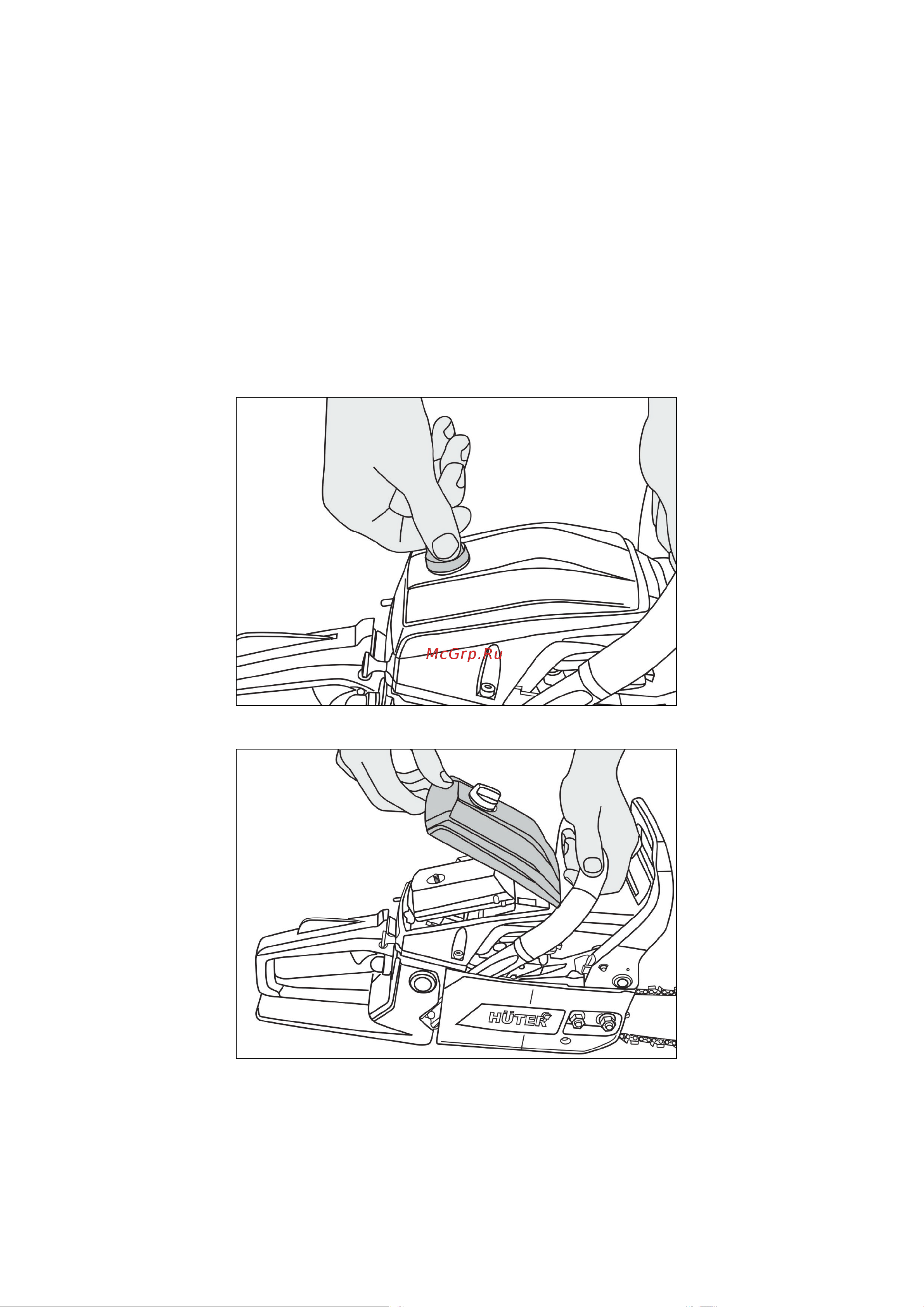

Рис. 31. Откручивание гайки кожуха воздушного фильтра
Рис. 32. Снятие крышки корпуса воздушного фильтра
