Калибр Руководство по эксплуатации

www.kalibrcompany.ru 5

2.3 Бензопила поставляется в продажу в следующей комплектации*:

Бензопила/ Направляющая шина/ Цепь пильная 1/1/1

Чехол шины 1

Ключ гаечный/ Ключ шестигранный 1/2

Отвёртка/ Напильник 1/1

Ёмкость для приготовления топливной смеси 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

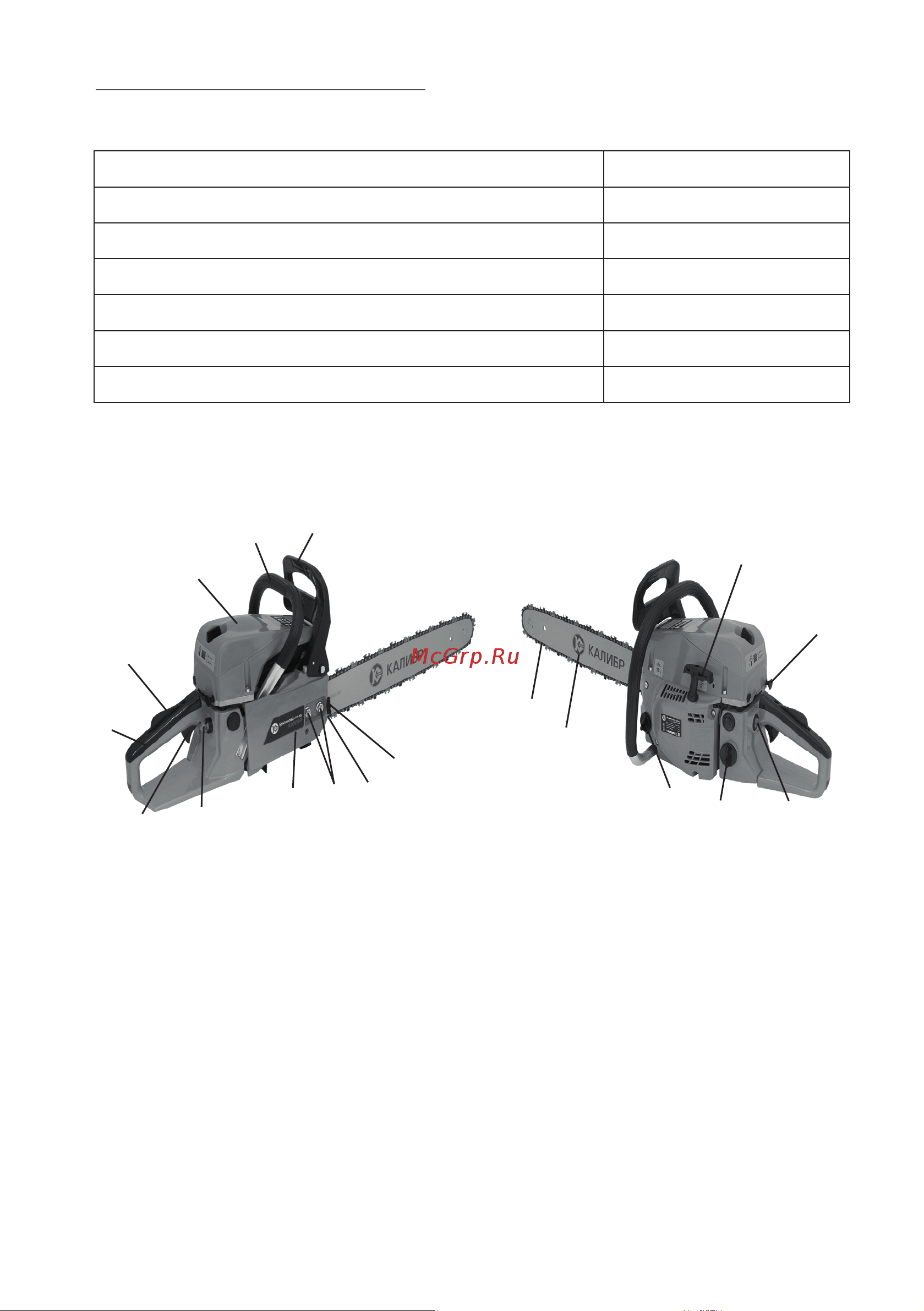

2.4 Общий вид бензопилы представлен на рис.1

1 - рычаг безопасности; 2 - задняя рукоятка; 3 - кнопка воздушной заслонки;

4 - рычаг управления дросселем; 5 - крышка воздушного фильтра;

6 - передняя рукоятка; 7 - щиток тормоза цепи; 8 - рукоятка стартера;

9 - пробка масляного бака; 10 - пробка топливного бака;

11 - переключатель зажигания; 12 - крышка тормоза цепи;

13 - гайка крепления шины;

14 - винт регулировки натяжения цепи (не представлен на рисунке);

15 - шина направляющая; 16 - упор зубчатый; 17 - цепь пильная;

18 - ручной насос (праймер);

рис. 1
