2.5 Сборка, регулировки и настройки

2.5.1 Установка зубчатого упора (рис.1 поз.16)

Перед монтажом зубчатого упора убедитесь, что переключатель зажигания

(рис.1 поз.11) находится в положении «0» - выключено.

- открутите с помощью комбинированного ключа гайки (рис.1 поз.13) кре-

пления шины и снимите тормоз цепи в сборе;

- установите зубчатый упор (рис.1

поз.16) (зубьями вверх) и зафиксируйте

двумя винтами (см.рис.).

Зубчатый упор используется, как опора

бензопилы, при пилении крупных загото-

вок (брёвен).

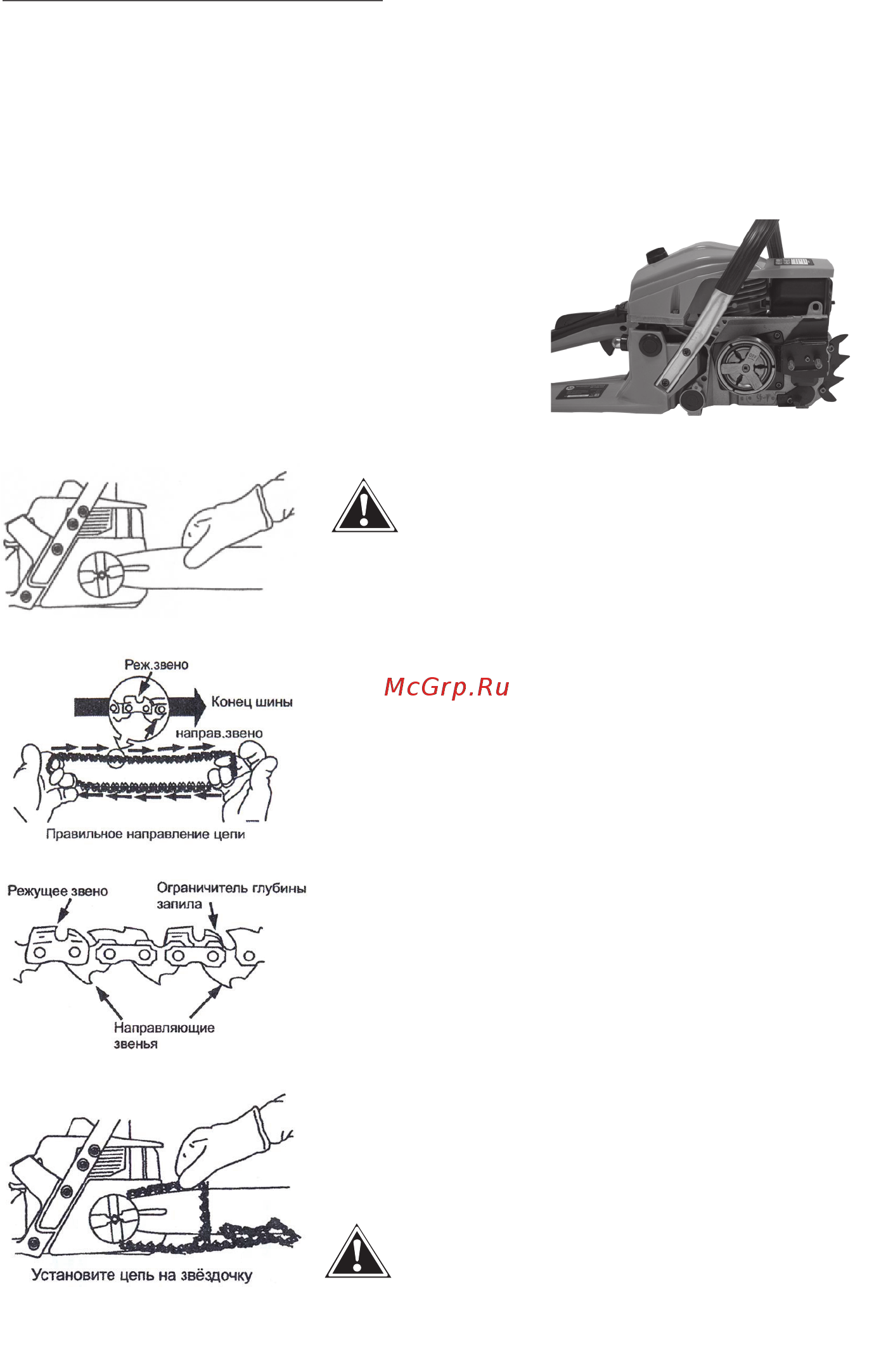

2.5.2 Установки шины и цепи

Внимание! При работе с цепью, которая

имеет остро заточенные зубья, обязатель-

но надевайте плотные перчатки.

- Ослабьте с помощью комбинированного

ключа и снимите с пилы гайки (рис.1 поз.13)

- При снятом тормозе цепи, установите шину

(рис.1 поз.15) на крепёжные шпильки в крайнее

заднее положение.

- Пильную цепь (рис.1 поз.17) наденьте на ве-

дущую звёздочку, расположенную за барабаном

сцепления. Уложите верхнюю часть цепи в паз

шины, пропустите цепь между зубцами ведомой

звёздочки на переднем конце шины. Потяните

шину вперёд так, чтобы нижняя часть цепи «села»

в паз шины. Проверьте, чтобы направление зуба

цепи совпадало с направлением, указанном на

корпусе. Убедитесь, что тормоз цепи находится в

выключенном положении.

- Удерживая шину с цепью, установите тормоз

цепи на крепёжные шпильки, так чтобы сухарь

винта натяжителя цепи (рис.1 поз.14) попал в ре-

гулировочное отверстие хвостовика шины.

- Затяните гайками (рис.1 поз.13) шину и тор-

моз цепи вручную.

Внимание! После регулировки натяжения

цепи закрепляющие гайки нужно затянуть

окончательно.
