ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-95

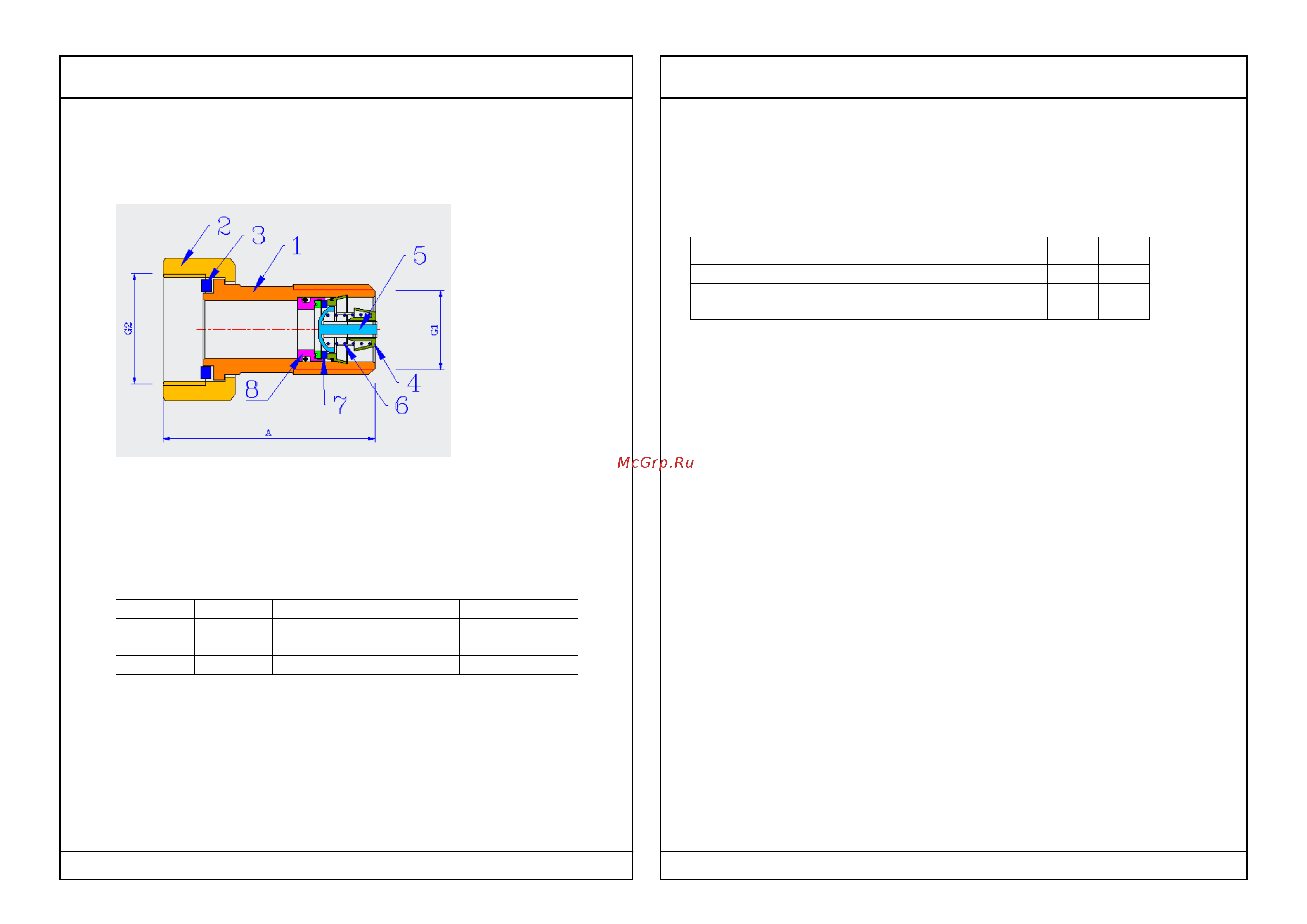

Корпус 1 и накидная гайка 2 сгона выполнены из горячештампованной

латуни марки СW 617N по стандарту EN 12165 (соответствует марке ЛС59-1

по ГОСТ 15527) с гальванопокрытием из никеля. Уплотняюшая прокладка 3

выполнена из фторопласта.

VTr.612

В канал полусгона вставлен обратный клапан состоящий из нейлонового

корпуса 4, штока с золотником 5 и пружины 6 из нержавеющей стали AISI

316. Узел седла состоит из нейлоновой седельной обоймы 8 и седла 7 из

тефлона.

5. Номенклатура и габаритные размеры

Модель

Размер

G1,

G2,

А, мм

Вес,г

VTr.611

1/2″

3/4″

3/4"

3/4″

1″

152

VTr.612

1/2″

3/4″

6. Указания по монтажу

6.1.Монтаж соединителей следует производить в соответствии с требованиями

СП 73.13330.2012 «Внутренние санитарно-технические системы».

6.2.Монтаж следует производить с помощью рожковых гаечных ключей.

Использование разводных или рычажных ключей не допускается.

6.3. Полусгон с обратным клапаном устанавливается на выходящем патрубке

счетчика, чтобы направление движения воды соответствовало стрелке на

корпусе.

Использование дополнительных уплотнительных материалов для

присоединения накидной гайки не требуется.

6.4. При монтаже фитингов запрещается прикладывать к ним крутящие

моменты, превышающие значения, указанные в таблице:

Рзмер, дюймы

1/2"

3/4"

Предельный крутящий момент (резьба), Нм

Предельный крутящий момент (накидная

гайка),Нм

7. Указания по эксплуатации и техническому обслуживанию

7.1. Изделия должны эксплуатироваться при давлении и температуре,

изложенных в таблице технических характеристик.

7.2. Накидные гайки необходимо подтягивать не реже , чем 1 раз в 6 месяцев.

7.3. При появлении течи из-под накидной гайки, следует проверить

целостность уплотнительной прокладки. В случае её повреждения, прокладку

следует заменить.

8.Условия хранения и транспортировки

8.1.Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150.

8.2.Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150.

9.Утилизация

9.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня

1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и

потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в

редакции от 01.01.2015), а также другими российскими и региональными

нормами, актами, правилами, распоряжениями и пр., принятыми во

использование указанных законов.

9.2. Содержание благородных металлов: нет
