5 МОНТАЖ

Поплавковый датчик RLF крепится c помощью штатной резьбы, уплот-

нительного кольца и гайки. Место крепления датчика должно соответ-

ствовать габаритно-монтажным чертежам, указанным в разделе 4.

Шток датчика, по которому перемещается поплавок, рекомендуется

располагать вертикально. Допускается отклонение штока от вертика-

ли на угол не более 40°.

Электрическое подключение проводов датчика к внешним цепям ре-

комендуется производить с помощь кабеля с сечением жил не более

1,5 мм

M10

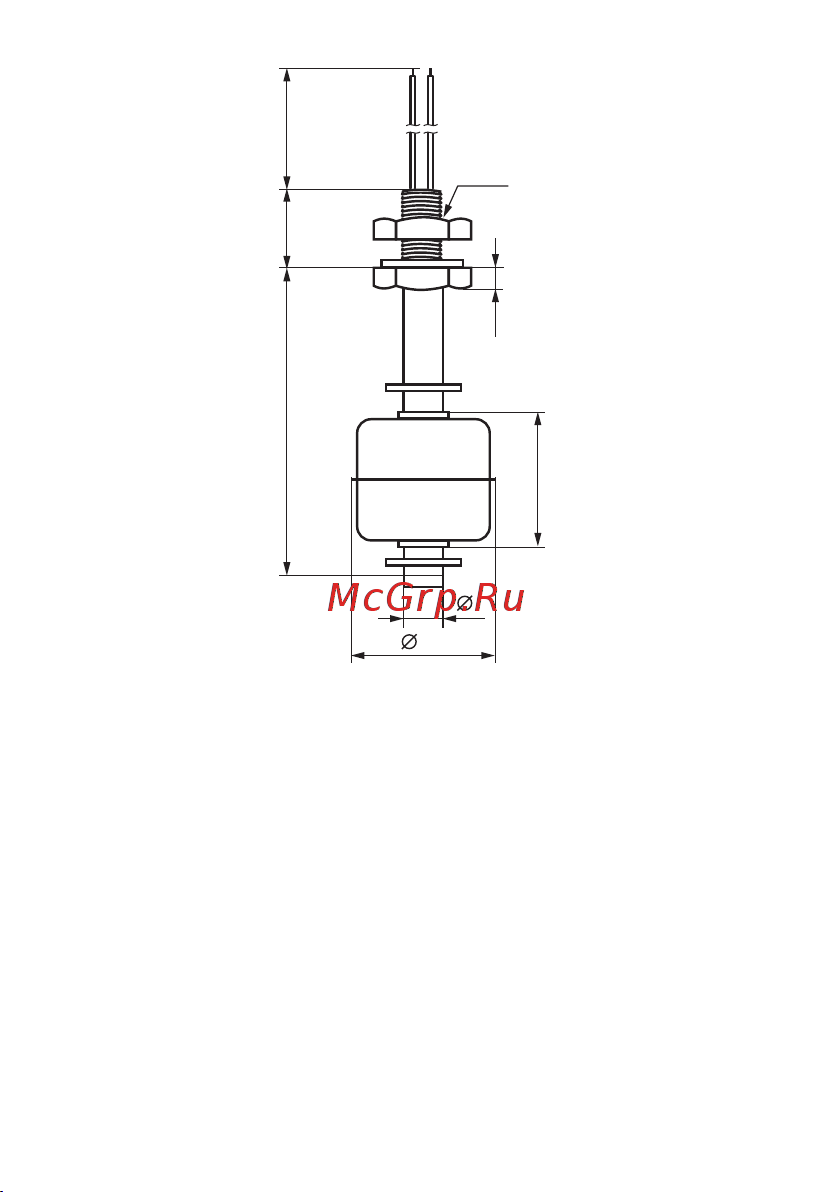

Рис. 2 – Габаритно-монтажные размеры RLF-2

300
