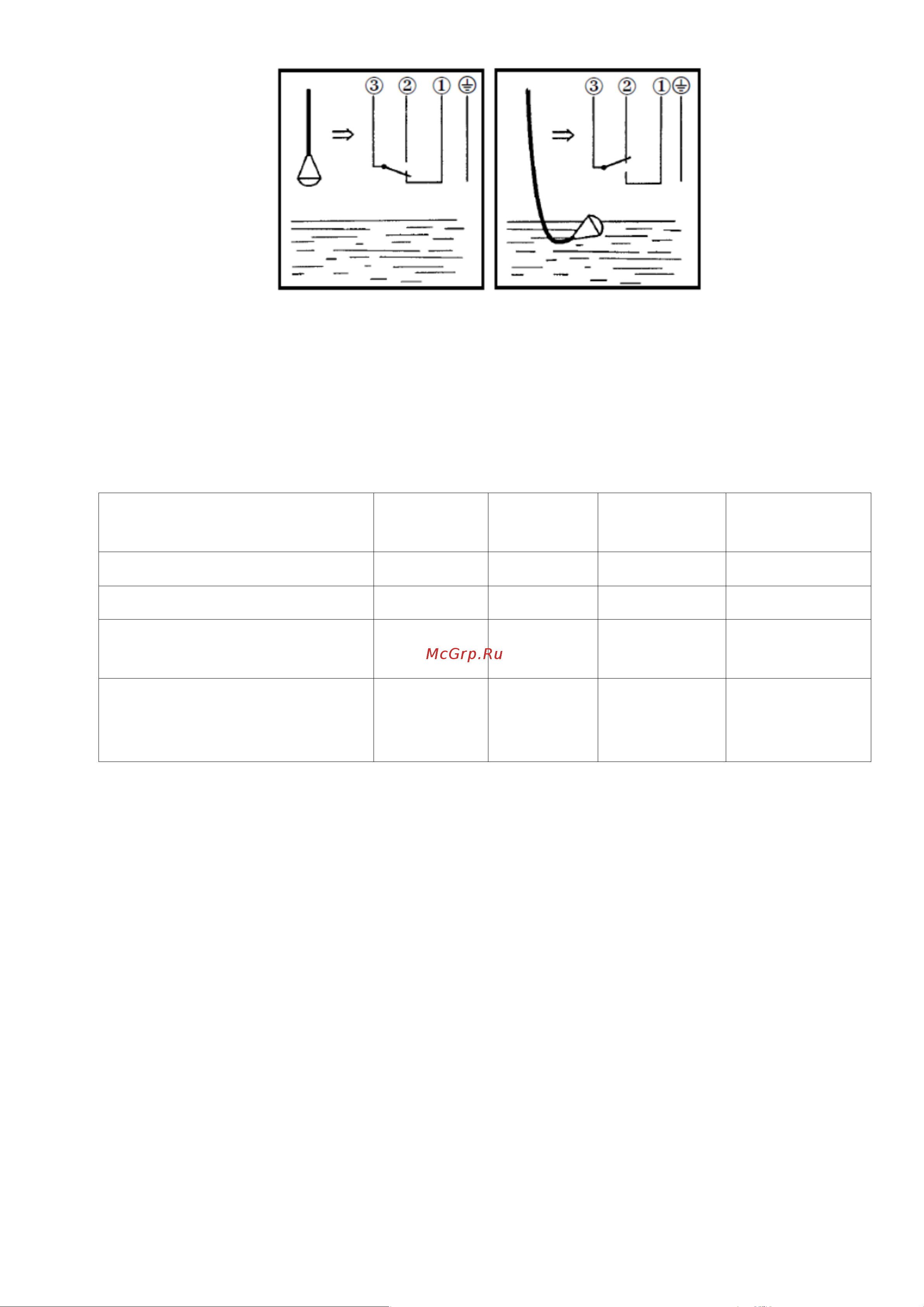

Рисунок 2. Схема электрического подключения поплавкового датчика EL MS.

Электрический кабель трехжильный ПВХ/КГ 3х0,75.

Электрические соединения должны выполняться в соответствии с

указаниями, приведенными в таблице 4:

Таблица 4

Соединения поплавкового

выключателя

Тип

контактов

1) Синий

2) Черный

3) Коричневый

При опорожнении резервуара

При заполнении резервуара

При аварийной сигнализации

об опасности затопления

При аварийной сигнализации

об опасности работы насоса

«всухую»

Контакты типа NO (замыкающие) и NC (размыкающие) выполняют

противоположные функции. Поплавковые выключатели с замыкающими

контактами используются следующим образом: ВКЛ: Когда поплавок

выключателя поднимается вверх, контакты будут замыкаться и включать

насос. ВЫКЛ: Когда поплавок выключателя опустится вниз, контакты будут

размыкаться и отключать насос.

6. Условия эксплуатации

При эксплуатации руководствуйтесь «Правилами устройства

электроустановок (ПУЭ)».

Поплавковые выключатели работают в механическом режиме

(подъем/опускание) и автоматически передают сигнал на пульт управления.

Присутствие обслуживающего персонала не требуется.

Рекомендуется проводить визуальную проверку не реже 2 раз в год.

Техническое обслуживание сводится к проверке креплений поплавковых

датчиков и очистки грязи с корпуса поплавка в случае необходимости.
