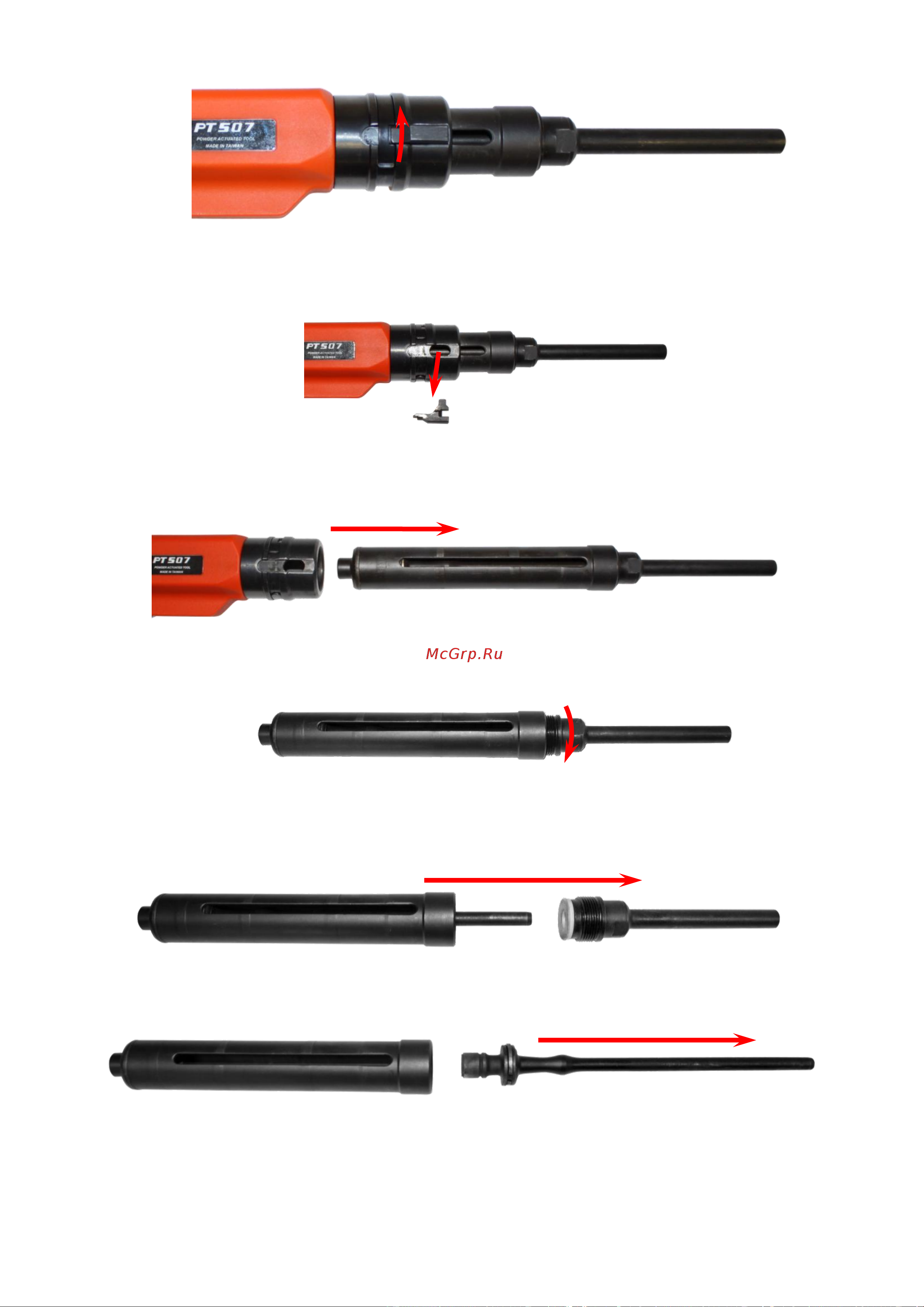

 Подденьте и поверните кольцевую пружину (Рисунок 11).

Рис. 11

 Извлеките стопор (Рисунок 12).

Рис. 12

 Извлеките ствол (Рисунок 13).

Рис. 13

 Открутите направляющий наконечник (Рисунок 14).

Рис. 14

 Снимите направляющий наконечник (Рисунок 15).

Рис. 15

 Выньте ударник из ствола (Рисунок 16).

Рис. 16

 Такая разборка называется неполной и производится:

- перед началом эксплуатации;

- после длительного хранения инструмента;

- для проверки целостности деталей пистолета в период эксплуатации;
