13

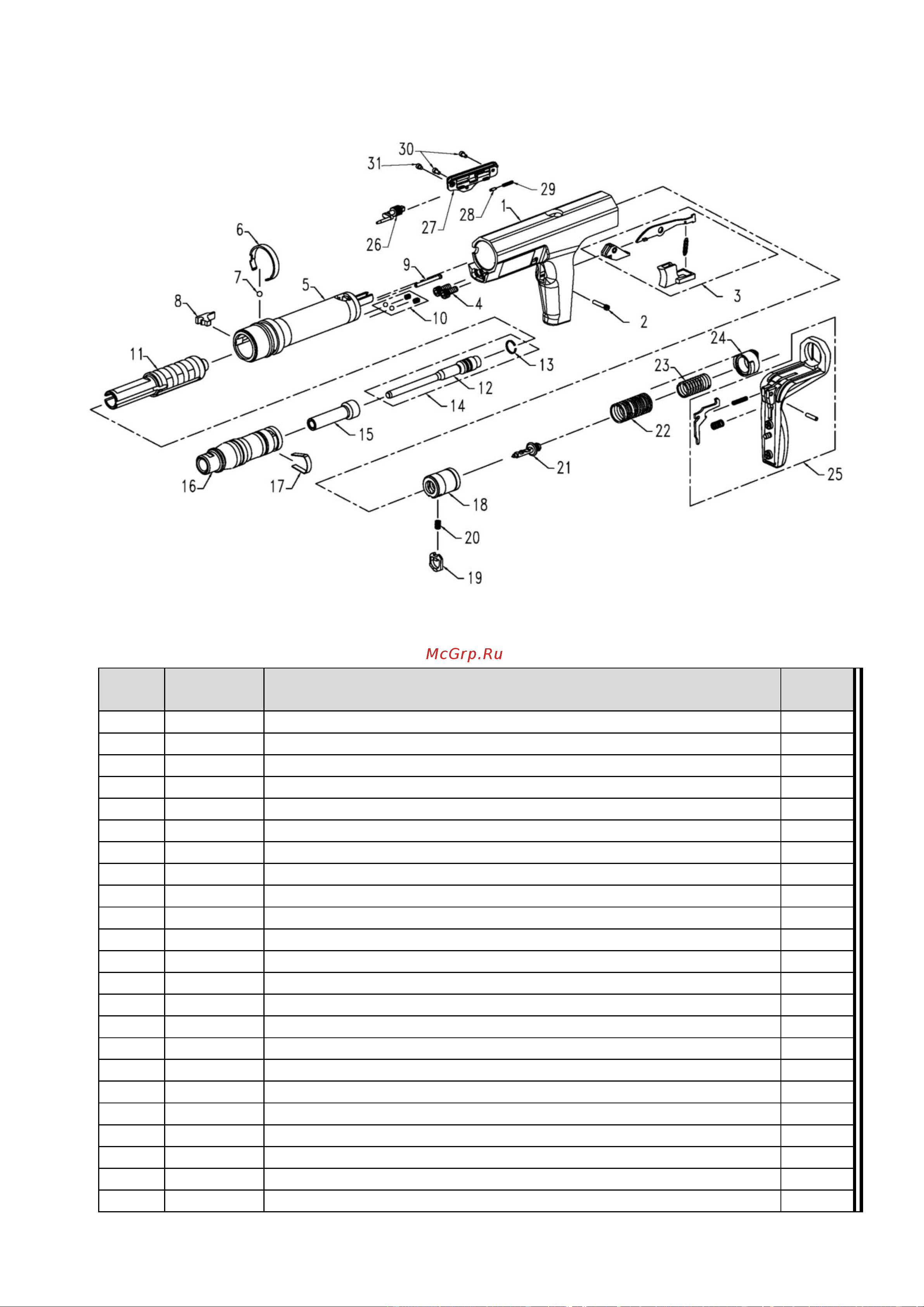

10. Схема сборки порохового монтажного пистолета

WALTE PT-355

Рис. 14

№ п/п

Арт.

Описание

Кол-во

1

385001-D

Корпус в сборе

1

2

301034

Штифт спускового крючка

1

3

301500

Спусковой механизм (комплект)

1

4

301015

Винт

2

5

355100

Втулка ствола

1

6

301014

Пружина кольцевая

1

7

301013

Стальной шарик-фиксатор

1

8

301012

Стопор

1

9

301016

Толкатель

2

10

301048

Фиксатор в сборе (комплект)

1

11

355006-A

Втулка ударника

1

12

355207

Ударник

1

13

301208

Кольцо ударника

2

14

355903-A

Ударник в сборе (комплект)

1

15

301010

Направляющая втулка

1

16

301009

Направляющий наконечник

1

17

301011

Пружина U-формы

1

18

301300

Предохранитель

1

19

301023

Шептало

1

20

301024

Пружина предохранителя

1

21

301904

Боек

1

22

301026

Пружина предохранителя

1

23

301025

Пружина бойка

1
