УСТРОЙСТВО ИЗДЕЛИЯ

КОМПРЕССОР С ПРЯМОЙ ПЕРЕ-

ДАЧЕЙ (рис.1) состоит из сле-

дующих основных сборочных

единиц и деталей: блока поршне-

вого, ресивера (воздухосборни-

ка) 1, прессостата 2, манометра

3, воздухопровода сброса давле-

ния 4, нагнетательного воздухо-

провода 5, клапана предохрани-

тельного 6, клапана обратного 7,

крана слива конденсата 8, колес

и амортизаторов 9, регулятора

давления воздуха, подаваемого

потребителю 10.

• Блок поршневой – поршне-

вого типа, одноступенчатый

с воздушным охлаждением

– предназначен для выра-

ботки сжатого воздуха.

Смазка трущихся поверхностей деталей блока поршневого осуществляется

разбрызгиванием масла. Заливка масла в картер производится через

отверстие в крышке картера, слив масла – через отверстие в днище

картера, закрытое пробкой.

• Ресивер (воздухосборник) 1 служит для сбора сжатого воздуха, устранения

пульсации давления, отделения конденсата и масла. Ресивер является

также корпусом, на котором смонтированы узлы и детали компрессора.

Ресивер имеет штуцеры для установки прессостата 2, обратного клапана 7,

крана слива конденсата 8.

• Электродвигатель входит в состав блока поршневого и составляет единое

целое.

• Прессостат 2 служит для обеспечения работы компрессора в

автоматическом режиме, поддержания давления в ресивере.

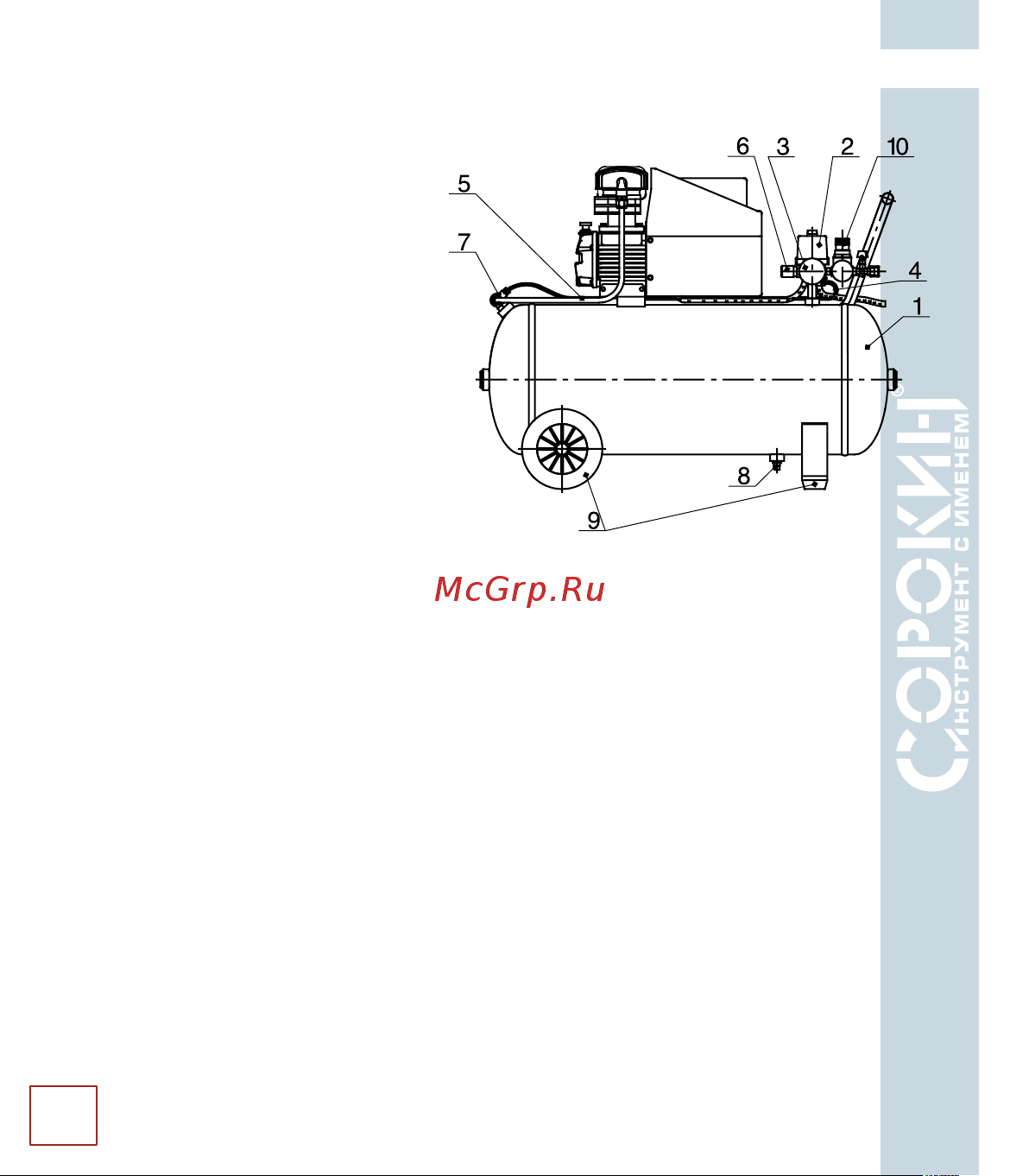

Рисунок 1 – Общее устройство

компрессора с прямой передачей
