1. Пильная цепь.

7. Рычаг акселератора.

13. Масляный бак.

2. Пильная шина.

8. Клавиша блокировки.

14. Рукоятка стартера.

3. Зубчатый упор.

9. Рукоятка воздушной

заслонки.

15. Рукоятка задняя.

4. Крышка воздушного

фильтра.

10. Выключатель

зажигания.

16. Крышка тормоза цепи.

5. Рычаг инерционного

тормоза.

11. Винт натяжения цепи.

17. Подкачка топлива

(праймер).

6. Рукоятка передняя.

12. Топливный бак.

Комплект поставки:

Руководство по эксплуатации…1 шт. Бутылка для приготовления бензосмеси........

1шт.

Бензопила……………………….1шт. Отвёртка для регулировки карбюратора........

1шт.

Шина…………………………….1шт. Шестигранный ключ........................................1шт.

Цепь……………………………...1шт. Круглый напильник..........................................1шт.

Чехол для шины………………...1шт.

Ключ-отвертка....………………..1шт.

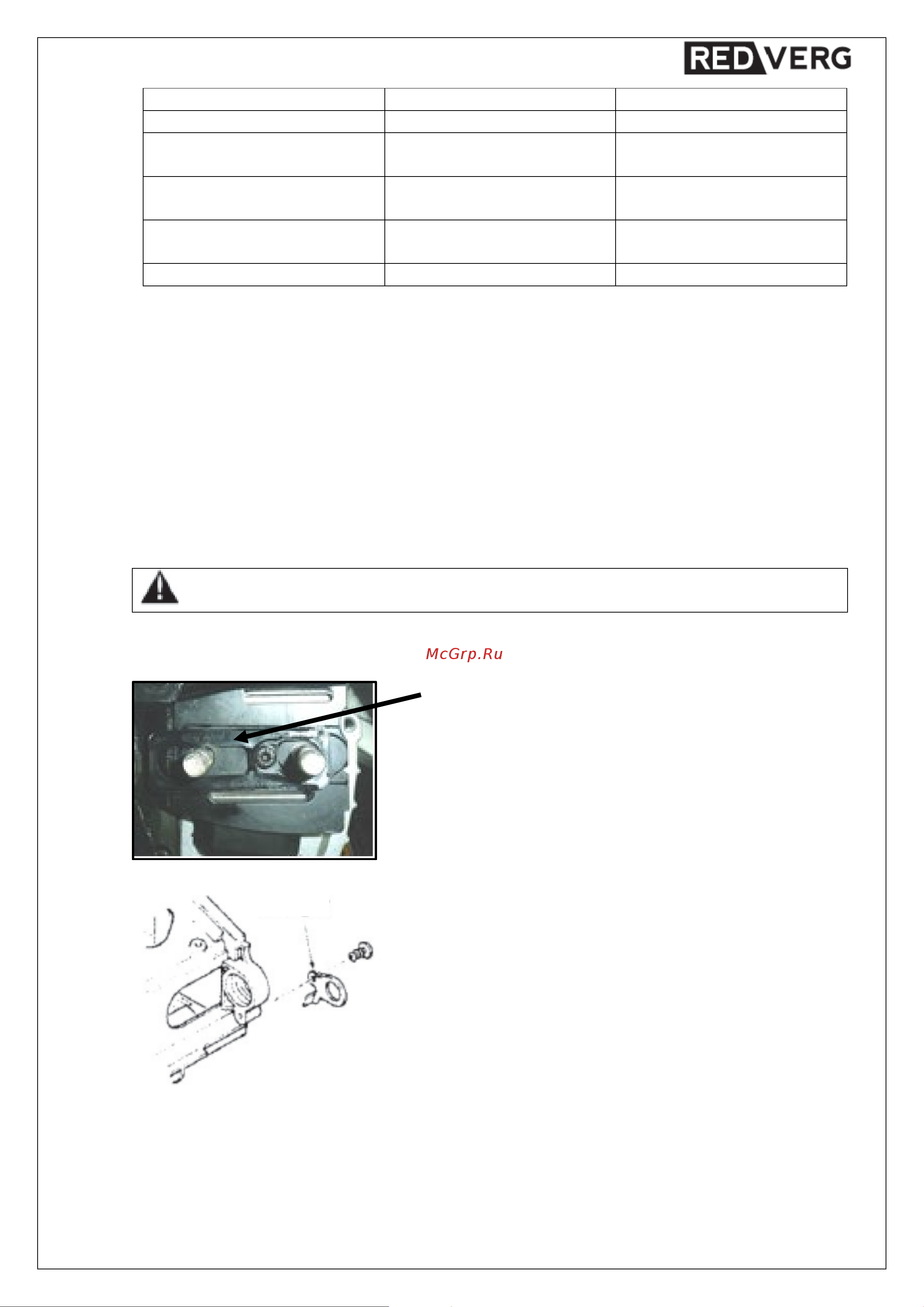

5. УСТАНОВКА ПИЛЬНОЙ ШИНЫ И ЦЕПИ.

Откройте коробку и установите пильную шину и пильную цепь на двигатель следующим

образом:

У пильной цепи очень острые края. Используйте толстые защитные

перчатки.

• Убедитесь, что тормоз цепи не включен.

• Открутите гайку (гайки) и снимите крышку тормоза цепи.

• Удалите пластиковую транспортировочную прокладку, если она имеется.

• Зафиксируйте подвес на задней части приводного блока винтом.

• Установите ползун в положение максимально близкое к звездочке ведущей путем

вращения винта натяжения цепи против часовой стрелки.

• Установите цепь на ведущую звездочку.

• Установите цепь на шину и установите шину на шпильку (шпильки) и ползун.

Подвес
