10

4. УСТРОЙСТВО БЕНЗОПИЛЫ

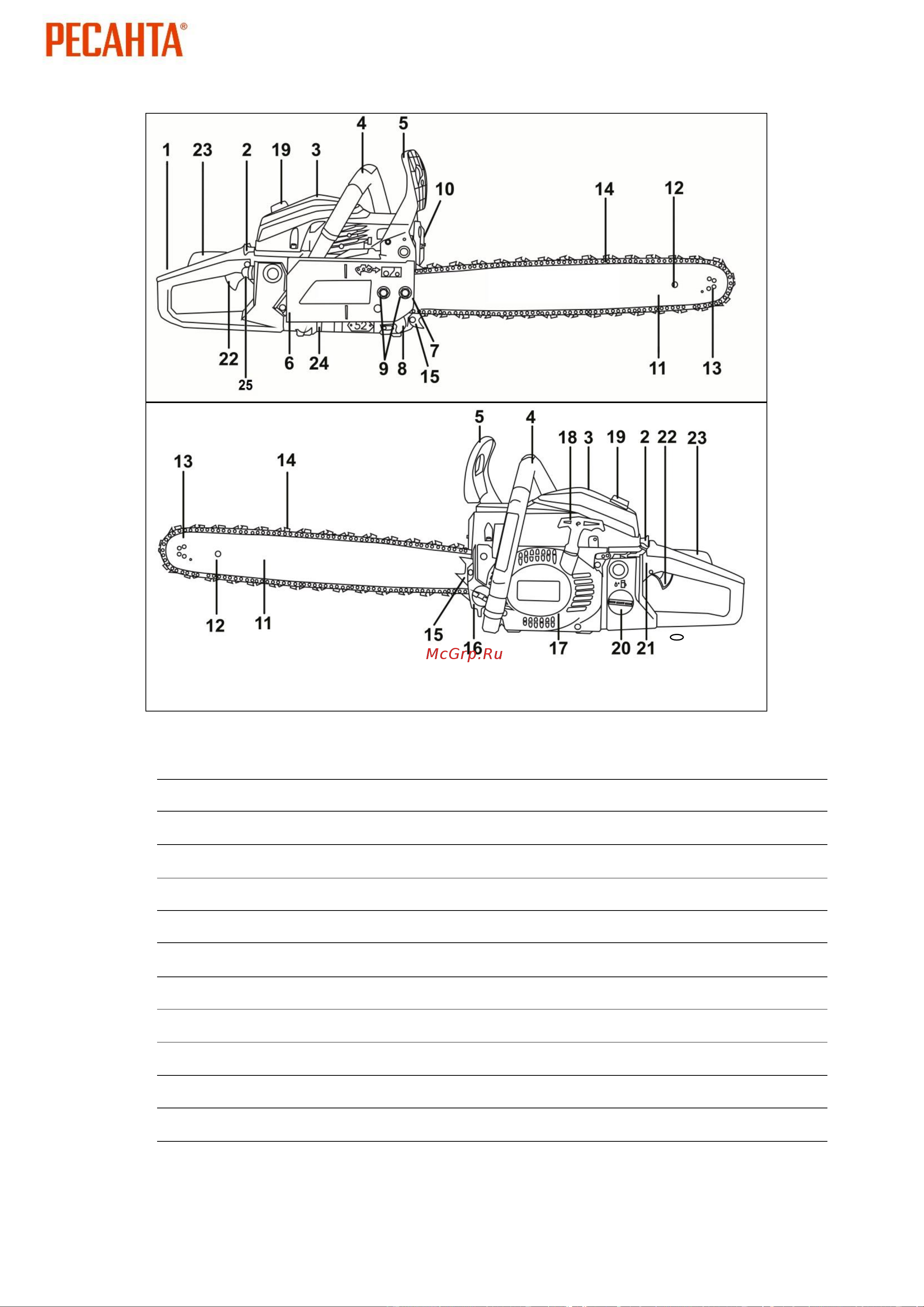

Рис. 1. Общий вид

1

Задняя ручка

13

Ведомая звездочка

2

Рычаг воздушной заслонки

14

Пильная цепь

3

Корпус воздушного фильтра

15

Зубчатый упор

4

Передняя ручка

16

Горловина масляного бака

5

Тормоз цепи для мгновенной

остановки в аварийных случаях

17

Крышка стартера

6

Прижимная крышка шины

18

Ручка стартера

7

Винт регулировки натяжения цепи

19

Винт корпуса воздушного фильтра

8

Уловитель цепи предотвращает травмы

при соскальзывании и при обрыве цепи

20

Горловина топливного бака

9

Резьбовые шпильки крепления пильной

Шины и прижимные гайки

21

Выключатель зажигания для остановки пилы

10

Глушитель для отвода выхлопных газов и

снижения шума двигателя

22

Курок газа

11

Шина

23

Блокировка курка предотвращает случайное

нажатие

12

Отверстие для смазки ведомой звездочки

24

Регулятор масляного насоса

25

Насос подкачки топлива (праймер)
