4. УСТРОЙСТВО ЭЛЕКТРОМАГНИТА

При проведении контроля электромагнит создает в изделии

переменное магнитное поле.

Работа электромагнита производится от питающей элек-

тросети 230В, 50Гц. Подключение электромагнита осуществля-

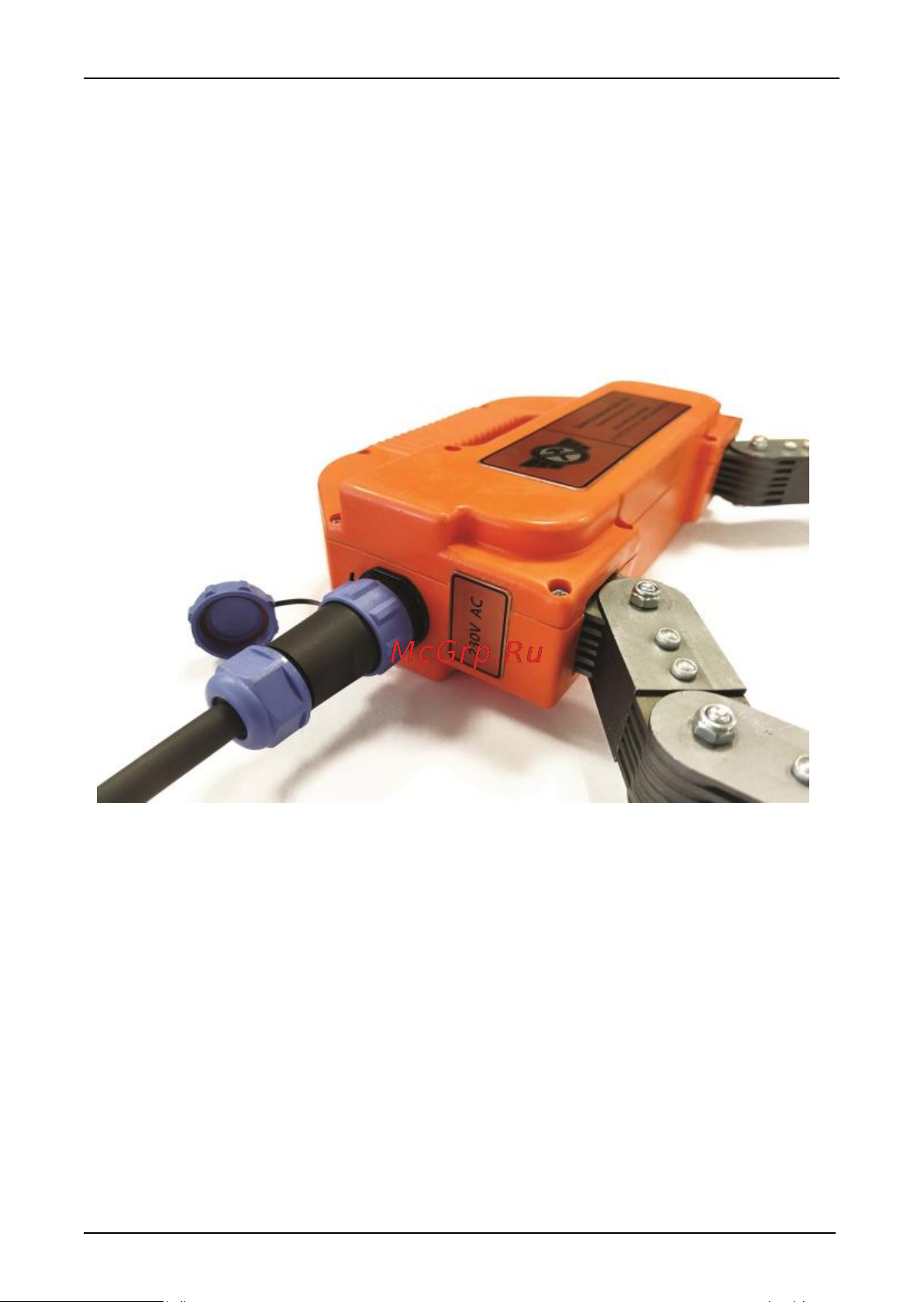

ется съемным электрическим кабелем через разъем на корпусе

(рисунок 1).

Рис. 1

Кнопка включения (кнопка “ПУСК”) расположена на рукоятке

электромагнита (рисунок 2). При нажатии на кнопку “ПУСК”

подается сигнал управления на реле (расположено внутри кор-

пуса электромагнита), которое, в свою очередь, подает ток на

обмотку электромагнита.

Для контроля объектов различных форм и размеров элек-

тромагнит оснащен ярмом (магнитопроводом) с подвижными

полюсами (рисунок 3).
