MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C
pyccкий
48

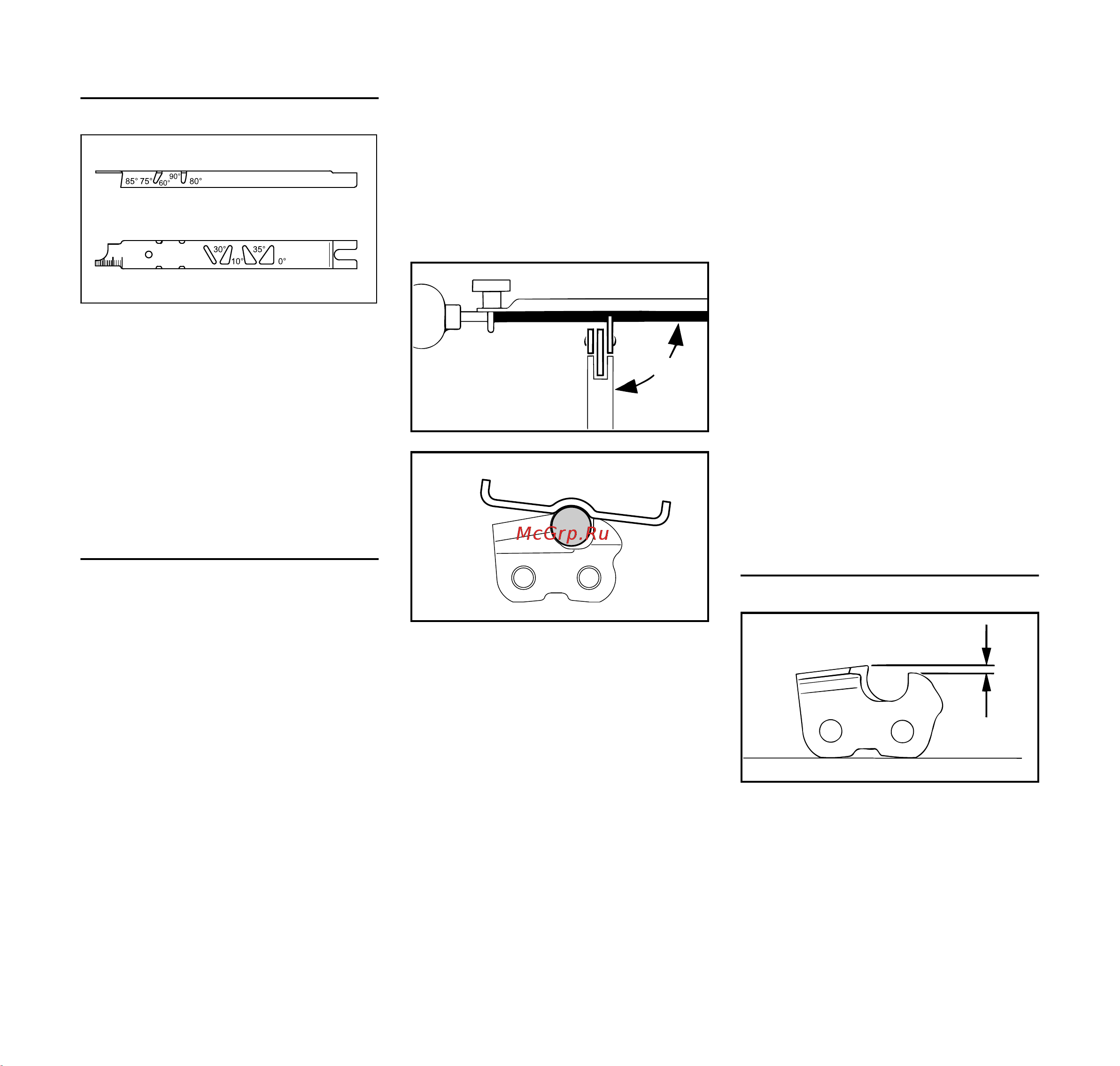

При контроле углов
Пользоваться опиловочным
шаблоном STlHL (специальные
принадлежности, см. таблицу
"Инструменты для заточки") –
универсальный инструмент для
контроля угла заточки и переднего
угла, высоты ограничителя глубины,
длины зуба, глубины паза и для
очистки пазов и впускных масляных
отверстий.
Правильная заточка
N Выбрать инструмент для заточки
в соответствии с шагом пильной
цепи
N При необходимости,
зафиксировать направляющую
шину
N Блокируйте цепь пилы –
рукооградитель сместите вперед
N Для дальнейшего вытягивания
цепи пилы рукооградитель
потяните к трубчатой ручке:
тормоз цепи отпущен. У
тормозной системы пильной цепи
QuickStop Super дополнительно
нажать стопор рычага газа
N Затачивать часто, но снимать
мало материала - для простой
дополнительной заточки обычно
достаточно два или три
опиловочных движения
N Напильник направлять:
горизонтально (под прямым
углом к боковой поверхности
направляющей шины),
соответственно заданным углам
– согласно маркировкам на
державке напильника – державку
напильника наложить на спинку
зубца и на ограничитель глубины
N Заточку производить только
изнутри наружу
N Напильник опиливает только при
движении вперед – при отводе
назад напильник приподнимать
N Не опиливайте соединительные и
ведущие звенья
N Напильник регулярно немного
поворачивать, во избежание
одностороннего износа.
N Опилки от заточки удалять куском
твердого дерева
N Проверить углы опиловочным
шаблоном
Все режущие зубцы пильной цепи
должны иметь одинаковую длину.
При неодинаковой длине зубцов
различной оказывается также высота
зубцов, что вызывает грубый ход
пильной цепи и ведет к обрыву цепи.
N Все режущие зубья опиливать на
глубину наиболее короткого
режущего зуба – лучше всего в
мастерской с помощью
электрического заточного станка
Расстояние ограничителя глубины
Ограничитель глубины определяет
глубину врезания в древесину, т.е.
толщину стружки.
a Заданное расстояние между
ограничителем глубины и
режущим краем
001BA203 KN
689BA018 KN
90°
689BA043 KN
689BA023 KN
a
