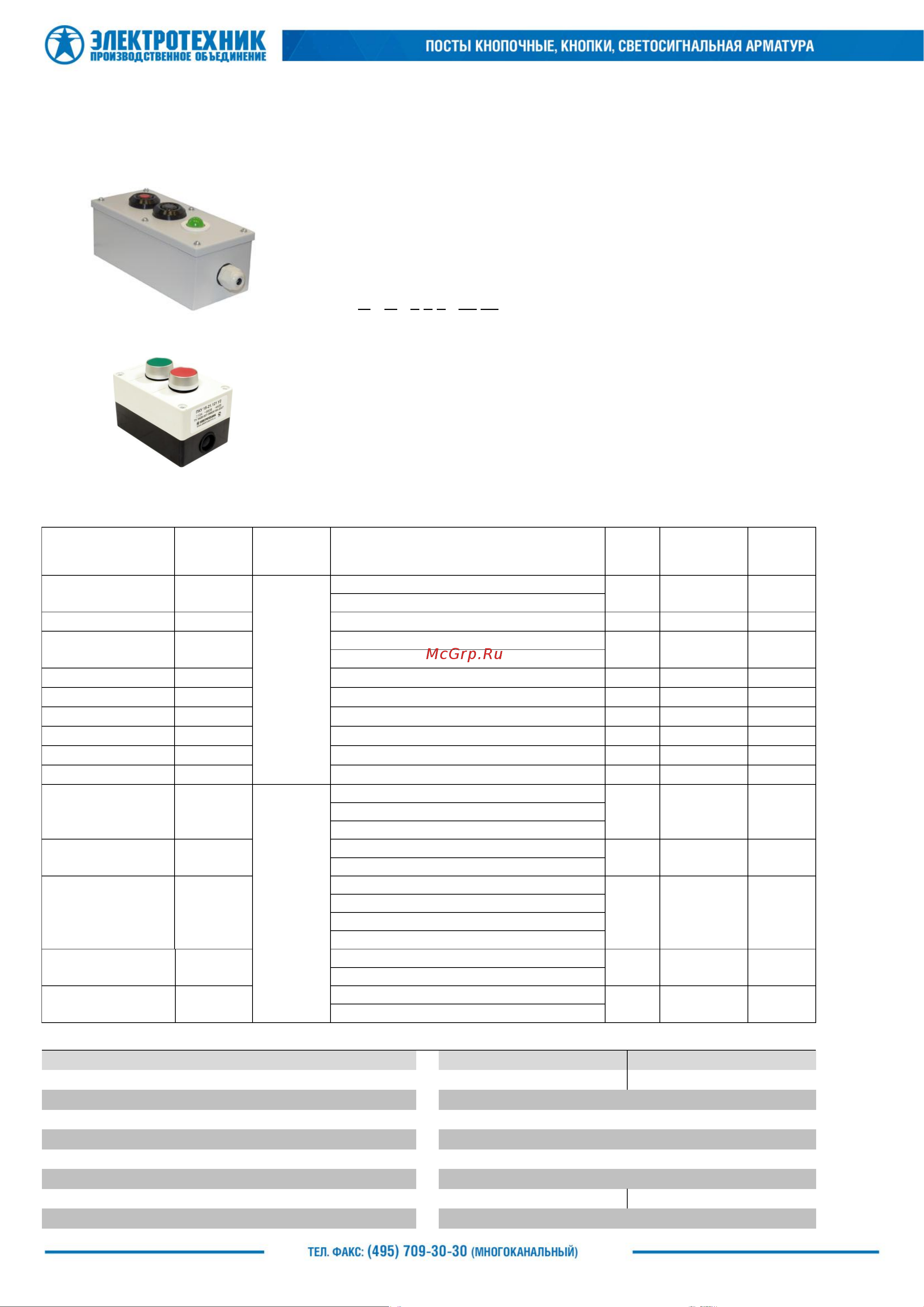

Посты управления кнопочные серии ПКУ 15-21
Производим и поставляем
Товар сертифицирован
ГОСТ Р 50030.6.2
Гарантийный срок - 1 год со дня ввода в эксплуатацию.
1. Назначение.
Посты управления кнопочные серии ПКУ 15-21 предназначены для коммутации
электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и
постоянного тока до 440В.
2. Структура условного обозначения.
ПКУ
15
-
Х
Х
Х
ХХ
ХХ
1
3
4
5
6
7
1. Условное обозначение номера серии;
2. Условное обозначение номинального теплового тока (порядковый номер тока по ГОСТ
6827-76) – 10А.
3. Количество вертикальных рядов аппарата;
4. Количество горизонтальных рядов аппарата;
5. Способ установки поста при эксплуатации или способ управления приводом контактного
элемента:
1 – для установки на ровную поверхность;
6. Степень защиты:
40 – IP40; 54 – IP54;
7. Климатическое исполнение и категория размещения по ГОСТ 15150-69.
3. Номенклатура и краткие технические характеристики.
Наименование
Количество
элементов
управления
Материал
корпуса
Стандартная комплектация
Тип
сальника
Габаритные
размеры, мм
Масса, кг
ПКУ 15-21.111
1
металл
КЕ-081/2 красная
PG 13,5
95x94x100
0,46
КЕ-081/2 черная
ПКУ 15-21.121
2
КЕ-081/2 красная, КЕ-081/2 черная
PG 19
156x94x100
0,67
ПКУ 15-21.131
3
КЕ-081/2 красная,, КЕ-081/2 черная (2 шт.)
PG 19
210x94x100
0,78
СКЛ-11-Л зеленая, КЕ-081/2 красная, КЕ-081/2 черная
ПКУ 15-21.141
4
КЕ-081/2 красная (2 шт.), КЕ-081/2 черная (2 шт.)
PG 21
260x90x100
1,1
ПКУ 15-21.231
6
КЕ-081/2 красная (2 шт.), КЕ-081/2 черная (4 шт.)
PG 36
205x170x100
1,5
ПКУ 15-21.241
8
КЕ-081/2 красная (2 шт.), КЕ-081/2 черная (6 шт.)
PG 36
260x170x100
1,7
ПКУ 15-21.331
9
КЕ-081/2 красная (3 шт.), КЕ-081/2 черная (6 шт.)
PG 36
205x240x100
2,1
ПКУ 15-21.341
12
КЕ-081/2 красная (6 шт.), КЕ-081/2 черная (6 шт.)
PG 36
260x240x100
2,6
ПКУ 15-21.441
16
КЕ-081/2 красная (8 шт.), КЕ-081/2 черная (8 шт.)
PG 29
260х310х100
3
ПКУ 15-21.111
1
пластик
ВА25-22 черная
-
78х72х85
0,16
ВА35-22 зеленая
ВА45-22 красная
ПКУ 15-21.121
2
ВА25-22 черная, ВА45-22 красная
-
109х72х85
0,22
ВА35-22 зеленая, ВА45-22 красная
ПКУ 15-21.131
3
AD22-DS зеленая, ВА25-22 черная, ВА45-22 красная
-
150х72х85
0,29
AD22-DS зеленая, ВА35-22 зеленая, ВА45-22 красная
ВА25-22 черная (2шт.), ВА45-22 красная
ВА35-22 зеленая (2шт.), ВА45-22 красная
ПКУ 15-21.141
4
ВА25-22 черная (2шт.), ВА45-22 красная (2шт.)
-
195х72х85
0,4
ВА35-22 зеленая (2шт.), ВА45-22 красная (2шт.)
ПКУ 15-21.161
6
ВА25-22 черная (4шт.), ВА45-22 красная (2шт.)
-
278х72х85
0,58
ВА35-22 зеленая (4шт.), ВА45-22 красная (2шт.)
4. Основные технические характеристики.
Материал корпуса
металл
пластик
Размер посадочного места под аппарат, мм
Ø 30
Ø 22
Номинальное напряжение изоляции Ui, В
660
Номинальный тепловой ток Ith, A
10
Коммутационная износостойкость, циклов ВО
1000000
Температура окружающей среды, °С
-40 °С +40 °С
Относительная влажность воздуха
не более 98%
Степень защиты
IP40, IP54
IP40
Климатическое исполнение и категория размещения
У2
