7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

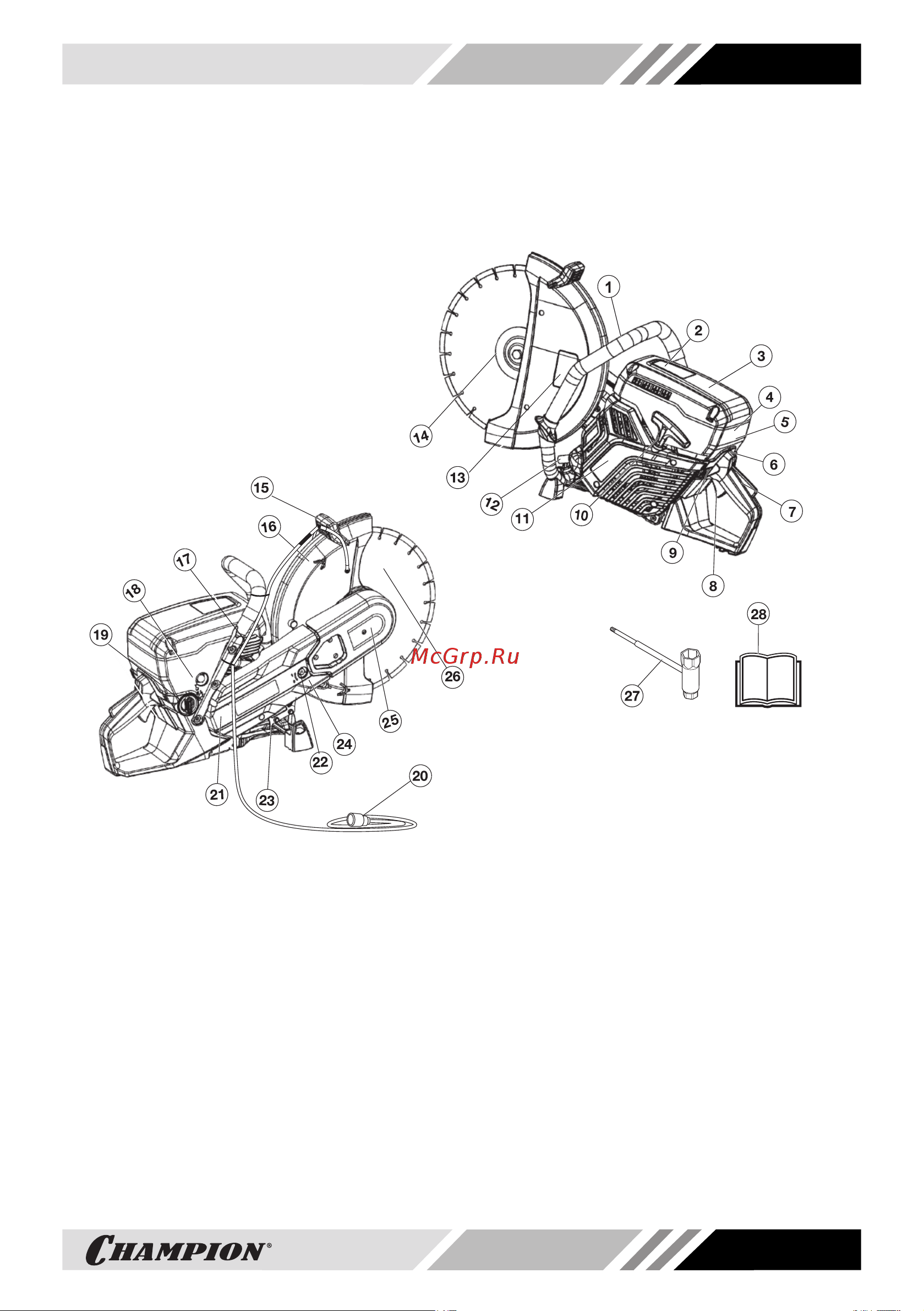

Основные узлы и органы управления приведены на Рис. 3.

Рис. 3 Основные узлы и органы управления

1. Рукоятка передняя

2. Наклейка предупреждающая

3. Крышка воздушного фильтра

4. Наклейка с инструкцией по запуску

5. Корпус двигателя

6. Рычаг управления воздушной заслонкой

комбинированный

7. Рычаг блокировки рычага газа

8. Рычаг газа

9. Выключатель зажигания

10. Рукоятка стартера

11. Корпус стартера

12. Глушитель

13. Наклейка на кожухе диска

14. Шайба прижимная

15. Ручка кожуха диска

16. Кожух диска

17. Клапан декомпрессионный

18. Насос ручной топливный

19. Крышка топливного бака

20. Адаптер и шланги для подключения воды

21. Кожух ремня

22. Натяжитель ремня

23. Табличка паспортная

24. Кронштейн режущего узла

25. Режущий узел

26. Диск отрезной (в комплект поставки не

входит)

27. Ключ комбинированный

28. Руководство пользователя
