ВНИМАНИЕ!

Никогда не используйте

одновременно два диска!

ВНИМАНИЕ!

До начала проведения

любых регулировок или

ремонтных работ убедитесь,

выключатель находится в по-

ложении выключено, также реко-

мендуется снимать свечной кол-

пачек со свечи зажигания.

11.5. Замена, чистка воздушного

фильтра, рис. 10

• Отверните крепежный элемент

крышки воздушного фильтра и сни-

мите крышку.

• Продуйте фильтрующий эле-

мент и внутреннюю поверхность, или

очистите с помощью щетки.

• Если вы используете сжатый воз-

дух, подавайте его изнутри фильтра.

• Если фильтрующий элемент

сильно загрязнен, забился, или на-

мок, замените его новым.

11.3. Замена приводного ремня,

рис. 8

• Снимите защитную крышку рем-

ня (B)

• Ослабьте затяжку двух болтов

крепления рамы(С).

• Переведите винт натяжения

ремня в минимальное положение.

• Снимите ремень со шкивов.

• Наденьте новый ремень на

шкив.

• Произведите настройку натяжки

ремня (см. пункт 11.2)

11.4. Монтаж, демонтаж отрезного

диска

• Вставьте стержень (1) через от-

верстие в ременную защиту (рис. 9).

• При помощи комбинированного

ключа поворачивайте вал до тех пор,

пока стержень не войдет в располо-

женное сзади отверстия до упора, за-

фиксировав ведомый шкив.

• При помощи комбинированного

ключа ослабьте и выкрутите шести-

гранный болт (2), рис. 9.

• Снимите с вала переднюю при-

жимную шайбу (3) и диск (рис. 9).

• Установите новый диск, устано-

вите переднюю прижимную шайбу.

Фиксирующие выступы прижимной

шайбы должны входить в пазы вала.

• Установите фиксирующий болт

и затяните его с необходимым уси-

лием.

• Достаньте стержень из ремен-

ной защиты.

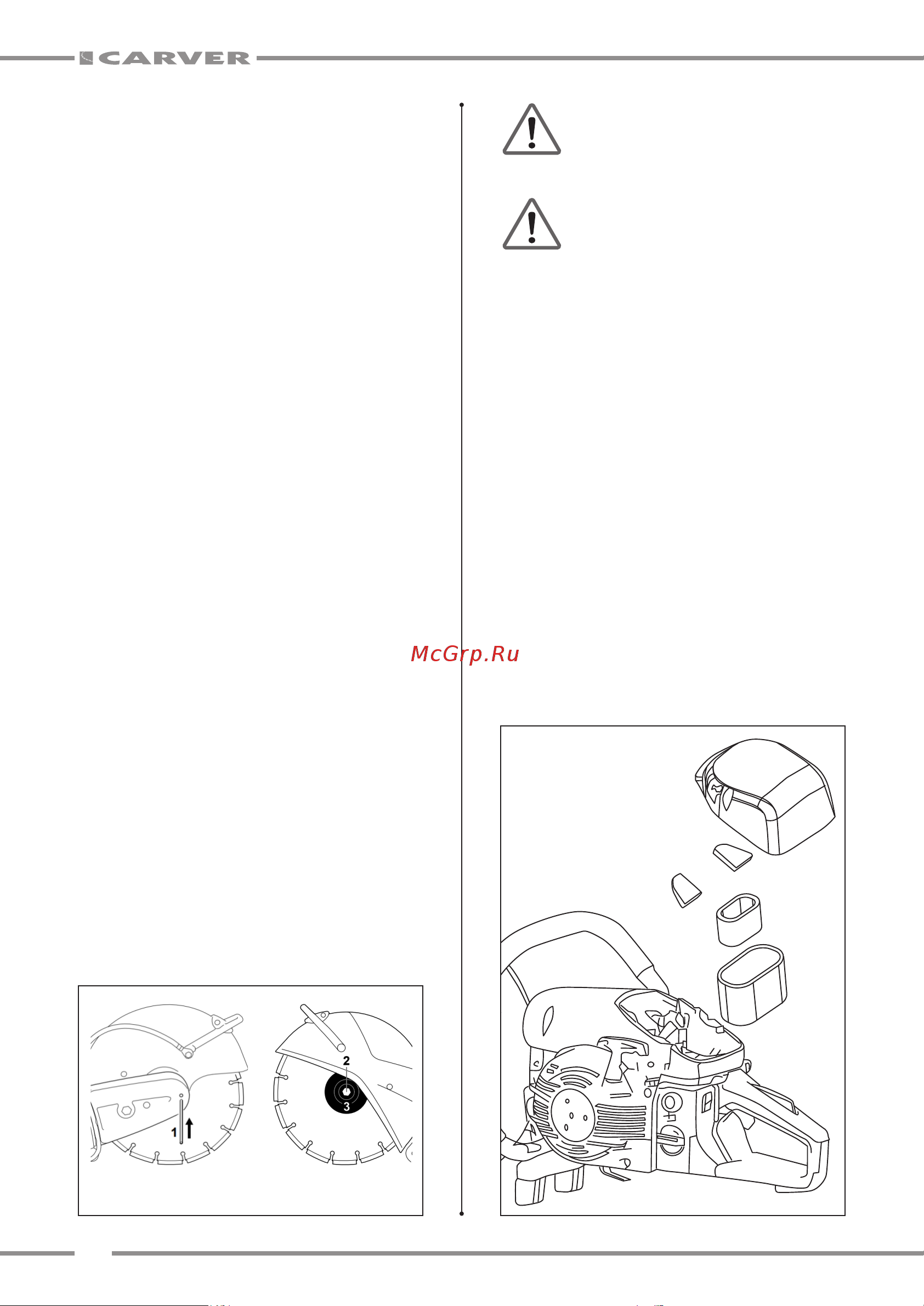

Рис. 9

Рис. 10
