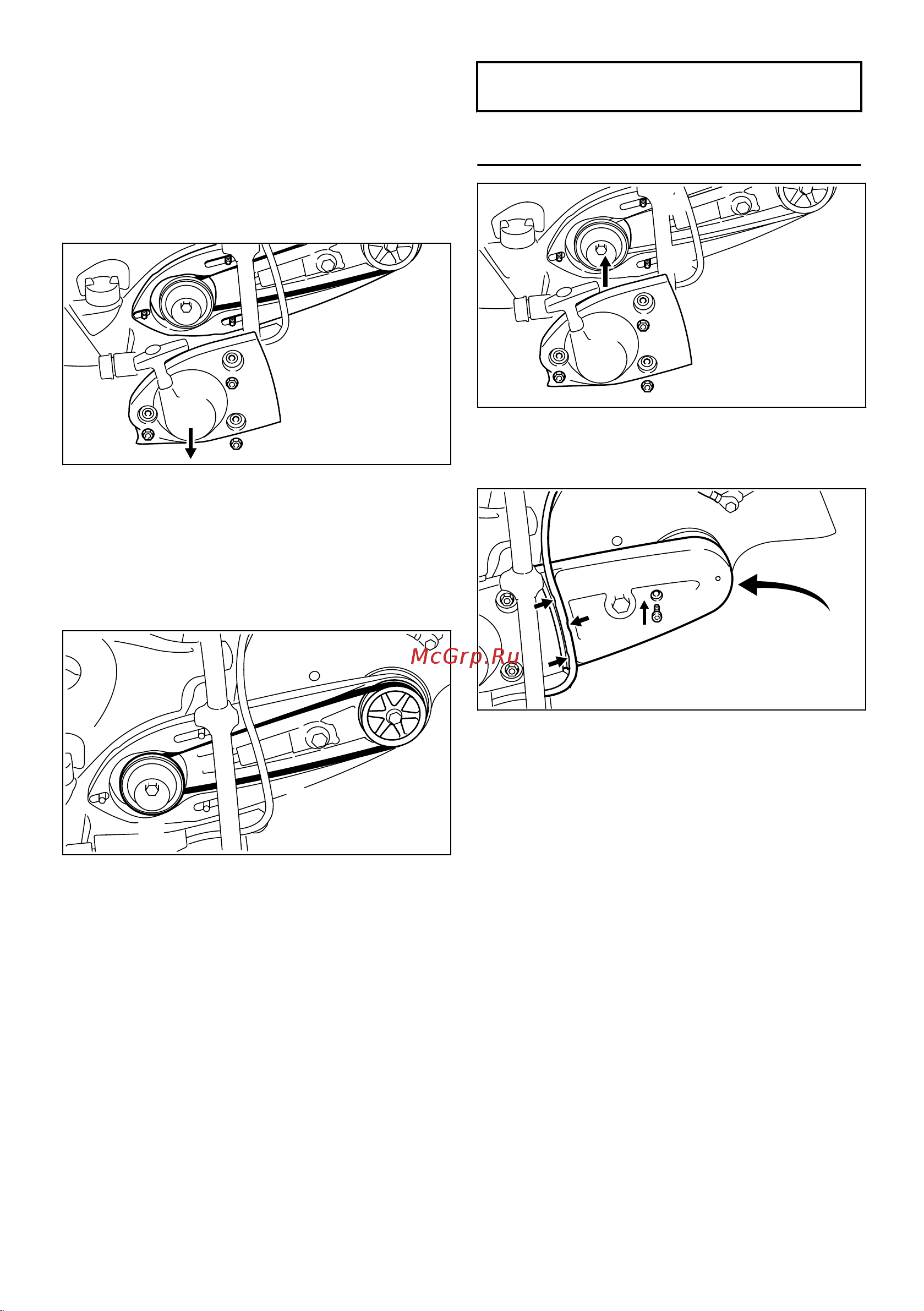

► Вытяните из направляющей защитного

кожуха клинового ремня водопроводный

шланг.

► Вывинтите винт (3).

► Приподнимите слегка защитный кожух кли‐

нового ремня (4) и стяните вперед.

► Клиновой ремень стяните с переднего

ременного шкива.

370BA062 KN

► Вывинтите гайки (1).

► Снимите крышку пускового устройства (5).

► "Соединительную деталь с защитой" (6) не

снимайте, – придерживайте рукой устано‐

вочный винт, – пока не будет снова монти‐

рована крышка пускового устройства.

► Выньте дефектный клиновой ремень.

370BA063 KN

► Новый клиновой ремень (7) наложите осто‐

рожно на ременной шкив (8) на приводном

механизме и на передний ременной

шкив (9).

УКАЗАНИЕ

Клиновой ремень должен легко переме‐

щаться.

370BA064 KN

► Крышку пускового устройства (5) наложите

на установочные винты (10).

► Затяните от руки гайки (1).

370BA065 KN

► Надвиньте защитный кожух клинового

ремня (4).

► Ввинтите винт (3) и затяните до отказа.

► Вложите в направляющую защитного

кожуха клинового ремня (стрелка) водопро‐

водный шланг от запорного крана в направ‐

лении защитного приспособления, – избе‐

гайте небольшие радиусы.

Далее см. "Натяжение клинового ремня".

17 Замена клинового ремня pyccкий
