очистка системы охлаждающего воздуха

(всасывающие шлицы, ребра цилиндра),

–

Коррозия и другие повреждения как след‐

ствие неправильного хранения

–

Повреждения устройства вследствие при‐

менения запасных частей низкого качества

21.2 Быстроизнашивающиеся

детали

Некоторые детали мотоустройства, даже при

применении их по назначению, подвержены

нормальному износу и должны своевременно

заменяться, в зависимости от вида и продол‐

жительности их использования. К этому отно‐

сятся, среди прочего:

–

муфта, клиновой ремень

–

отрезные шлифовальные круги (любого

вида)

–

фильтры (воздушный, топливный)

–

пусковое устройство

–

свеча зажигания

–

демпфирующие элементы вибрационной

системы

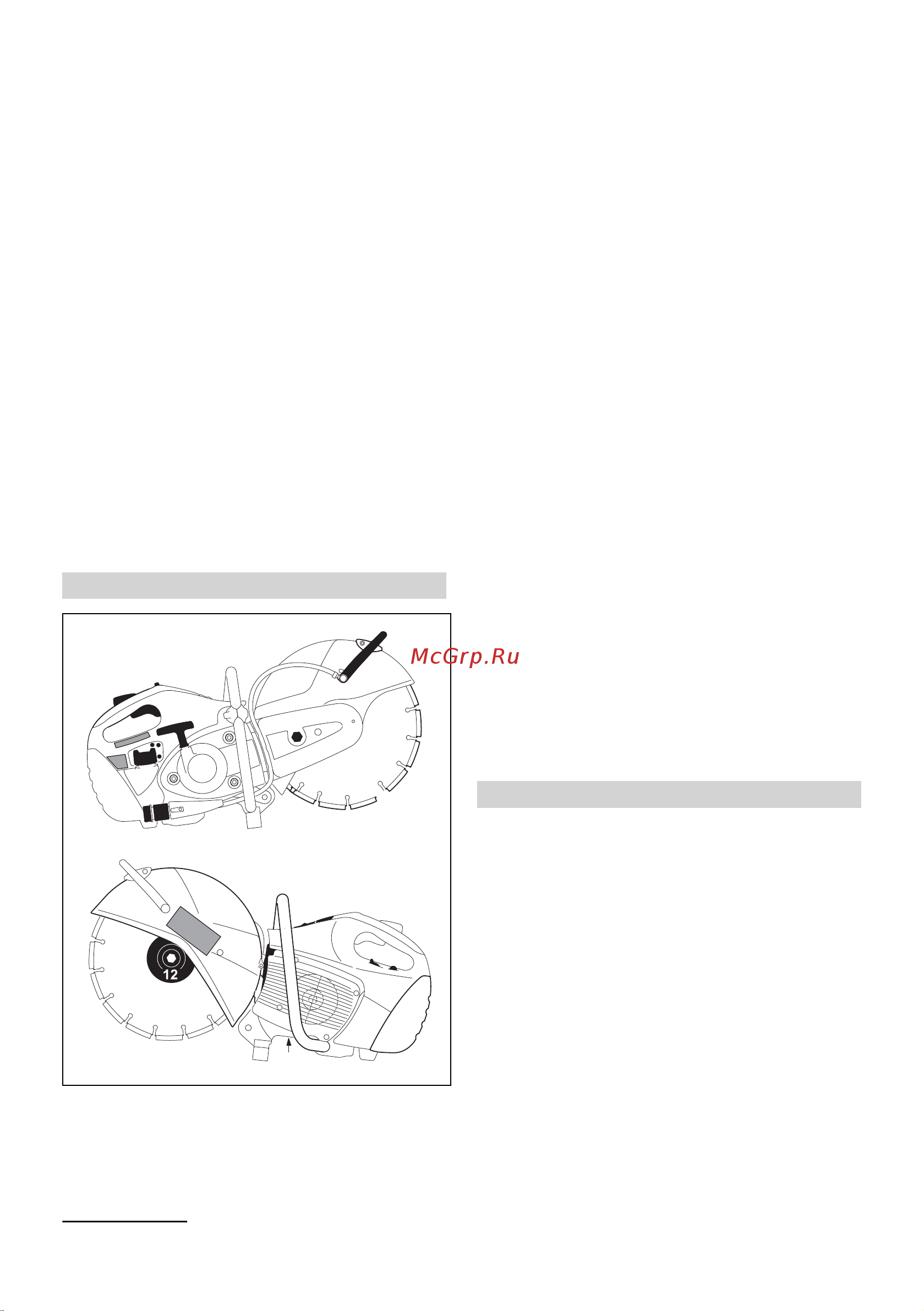

22 Важные комплектующие

7

6

3

2

5

8

10

9

11

4

1

18

15

13

19

20

16

17

#

14

A

C

B

0000-GXX-6549-A0

1 Задняя рукоятка

2 Фиксатор рычага акселератора

3 Рычаг акселератора

4 Комбинированный переключатель

5 Ручка стартера

6 Регулировочные винты карбюратора

7 Замок бака

8 Подсоединение для подачи воды

9 Натяжная гайка

10 Регулирующий рычаг

11 Абразивно-отрезной круг

12 Передний нажимной диск

13 Защита

14 Глушитель

15 Трубчатая рукоятка

16

Клапан декомпрессии

1)

1

´7

Колпачок для контактного наконечника

свечи зажигания

18 Рычаг воздушной заслонки

19 Ручной топливоподкачивающий насос

20 Крышка фильтра

# Заводской номер

A Наклейка с предупреждением по технике

безопасности

В Наклейка с предупреждением по технике

безопасности

C Наклейка с предупреждением по технике

безопасности

23 Технические данные

23.1 Силовой агрегат

Одноцилиндровый двухтактный двигатель

STIHL

23.1.1 TS 410

Объем цилиндра:

66,7 см

3

Диаметр цилиндра: 50 мм

Ход поршня: 34 мм

Мощность согласно

ISO 7293:

3,2 кВт (4,4 л.с.) при

9000 1/мин

Число оборотов холостого

хода:

2500 об/мин

Макс. частота вращения

шпинделя согласно

ISO 19432:

5080 1/мин

23.1.2 TS 420

Объем цилиндра:

66,7 см

3

1) В зависимости от оснащения

22 Важные комплектующие pyccкий

0458-370-1821-H 39
